9.3.1.5 Clean Air Control

Die Funktion Clean Air Control wird in Anlagen verwen-
det, in denen der Volumenstrom nach dem Anteil der
Emissionen/Verunreinigungen in der Raumluft gesteuert
werden soll.
Hierfür ist das Zubehör VOC-Fühler (Volatile Organic Com-
pounds) TBLZ-1-60 erforderlich. Der VOC-Fühler misst den
Anteil von Emissionen/Verunreinigungen in der Einheit %
VOC.
Wenn eine Person CO produziert, verursacht dies eine
2
vom VOC-Fühler messbare Menge von Emissionen/Verun-
reinigungen. Eine ungefähre Umrechung von % VOC in
den CO -Gehalt finden Sie im Diagramm.
2
Wenn das Gerät zum ersten Mal Netzspannung erhält,
erfolgt eine Initiierung des VOC-Fühlers, der sechs Stun-
den lang ein festes Signal von etwa 50% VOC sendet
(gilt für VOC-Fühler mit der Artikelnummer 328964-01,
der VOC-Fühler mit der Artikelnummer 328964-02 ist
werkseitig initiiert.). Wenn die Stromzufuhr zum Gerät zu
einem späteren Zeitpunkt unterbrochen und wieder eing-
eschaltet wird, erfolgt ebenfalls eine Initiierung, allerdings
nur 15 Minuten lang (unter der Voraussetzung, dass die
Stromzufuhr während der ersten Initiierung nicht unter-
brochen wurde).
Wenn der VOC-Fühler einen geringeren Anteil von Emis-
sionen/Verunreinigungen als den voreingestellten Wert
misst, ist der Volumenstrom von Zu- und Abluft so groß
wie der voreingestellte Minimalvolumenstrom. Wenn der
VOC-Fühler einen höheren Anteil von Emissionen/Verun-
reinigungen als den voreingestellten Wert misst, wird der
Volumenstrom von Zu- und Abluft schrittweise erhöht, bis
der voreingestellte Wert oder der Maximalvolumenstrom
erreicht ist.
Wenn die Funktion Clean Air Control aktiviert ist, wird die
Regelung der Ventilatoren automatisch gewählt (Abluft-
ventilator bedarfsgesteuert, Zuluftventilator nebengesteu-
ert). Sie können dann nur unter Funktionen abgelesen
werden.
Einstellungen:
Wert
Clean Air Control
VOC Niedrigbetrieb
VOC Normalbetrieb
Min. Volumenstrom
Max. Volumenstrom
*) Der Einstellbereich entspricht der Min.-/Max.-Einstellung des
Geräts.
** Größe 02 = 0,2 m3/s, Größe 03 = 0,3 m3/s
Änderungsrechte vorbehalten.
Einstellungs- Werkseitige
bereich Einstellung
Nicht aktiv/Aktiv Nicht aktiv
10 - 90 % 50 %
10-90 % 30 %
* m3/s 0,08 m3/s
* m3/s 0,2/0,3 m3/s**
INSTALLATION
FUNKTIONEN
*FUNKTIONEN*
TEMPERATUR
VOL. STROM/DRUCK
FILTER
BETRIEB
HEIZUNG
KÜHLUNG
EIN/AUSGÄNGE
IQnomic Plus
2000
1500
1000
400
10 20 30 40

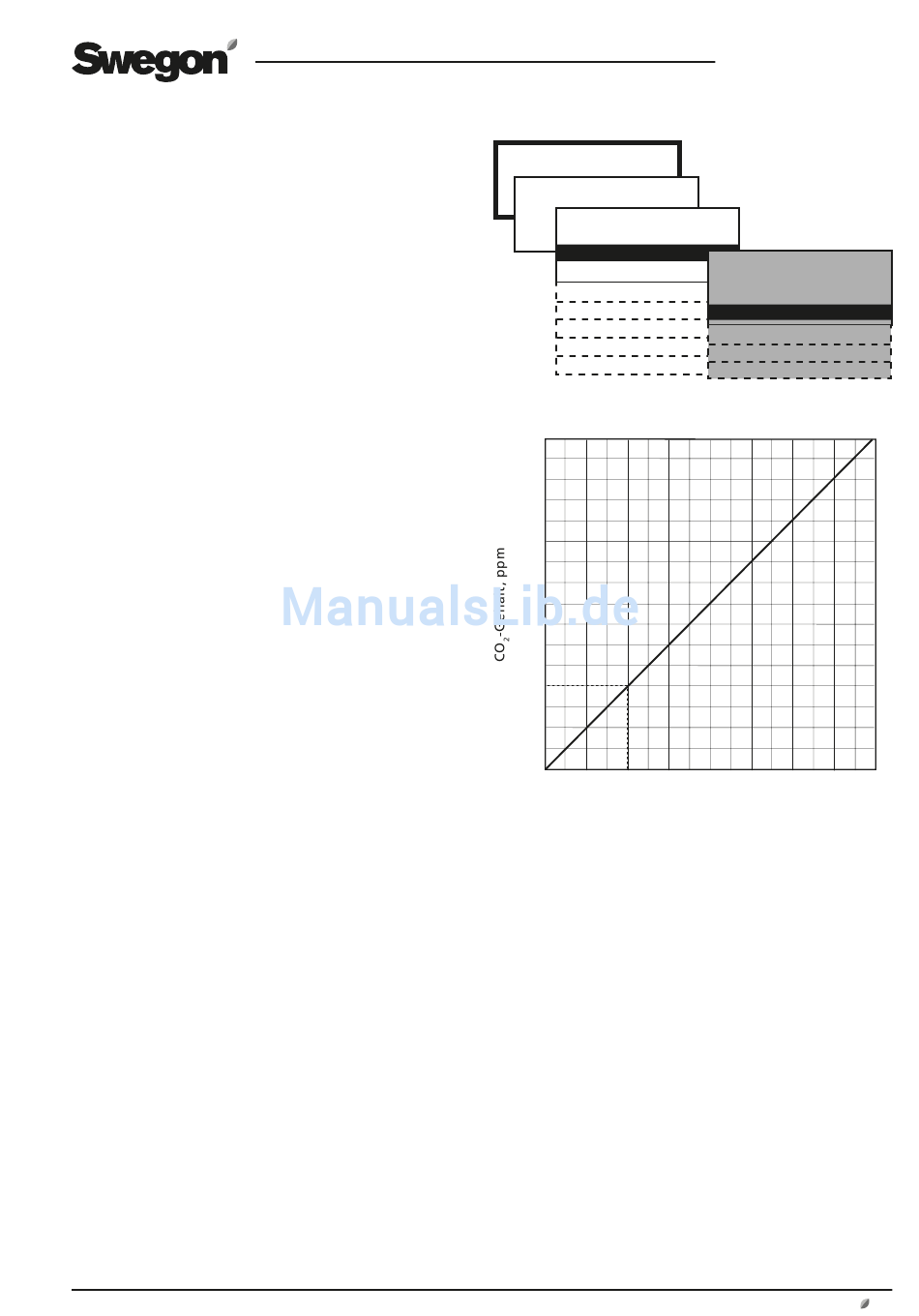

Beispiel:
800 ppm entsprechen etwa 30% VOC.
Wenn andere Emissionen/Verunreinigungen wie Speise-
gerüche, Zigarettenrauch etc. hinzukommen, steigt der
VOC-Gehalt im Verhältnis zum CO
DE.COMPACTUT.121211
* VOL. STROM/DRUCK *
ZU VENT. REGELUNG
AB VENT. REGELUNG
CLEAN AIR CONTROL
AUSS. KOMPENS.
REDUZIERUNG
SLAVE-STEUERUNG
50 60 70 80
% VOC
-Gehalt.
2
