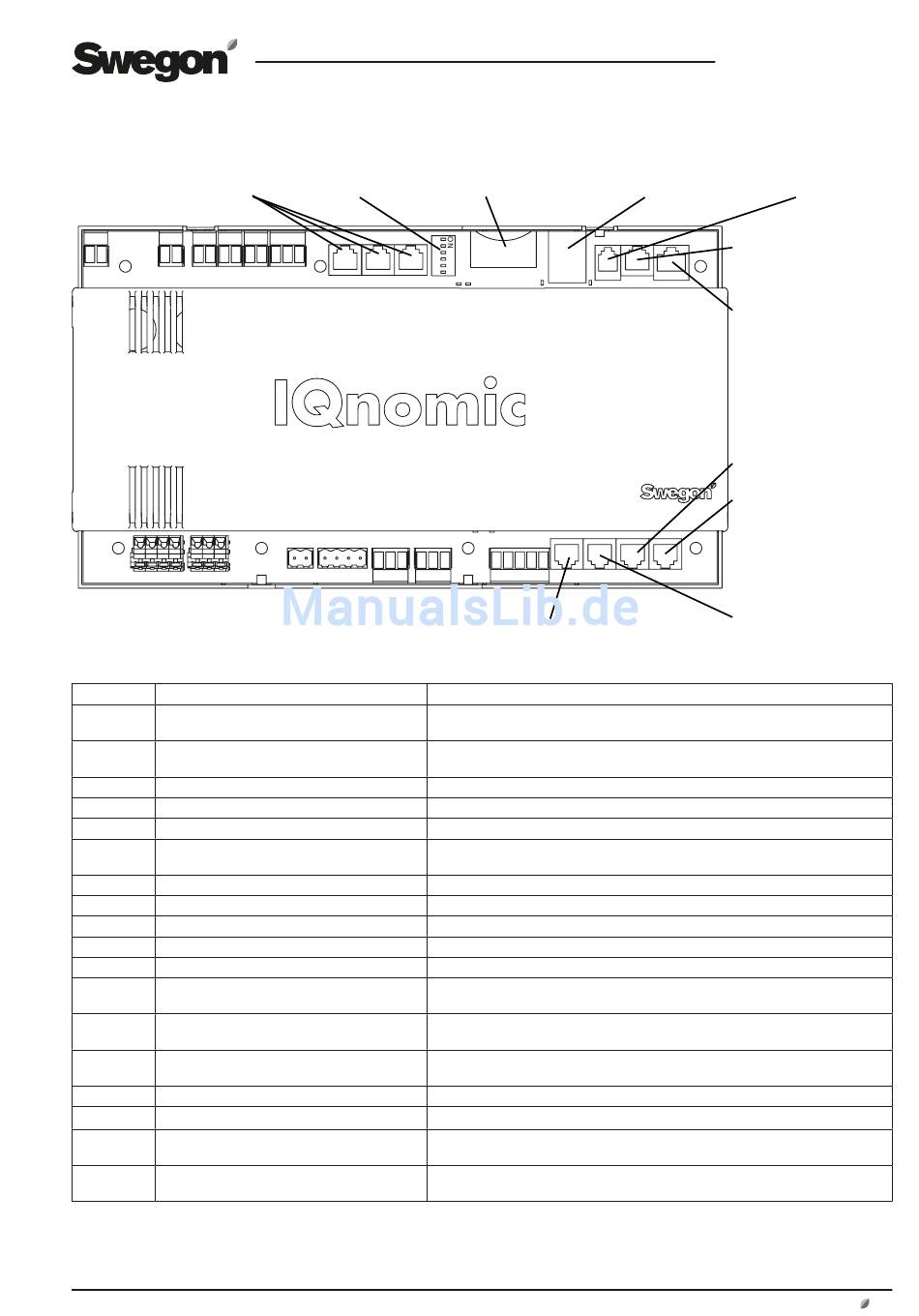

20.3.2 Klemmenanschluss

Externe Fühler und
IQnomic Plus-Module
1 2 3 4 5 6 7 8 9 10 1112 13
1415 16 17 18 19 20
Digitale Eingänge, Klemmen 5-8, sind vom Typ Niederspannung. Analoge
Eingänge, Klemme 37 besitzen eine Eingangsimpedanz von 66 kΩ.
* COMPACT Gerät: Die Bezeichnungen gelten für Rechtsausführung. Bei Linksbetrieb wechseln die Fühler Funktion und Bezeich-
nung (d. h. die Teile werden entsprechend der Funktion – Zuluft oder Abluft – bezeichnet).
Klemme Funktion
1,2 Ausgang 1
3,4 Ausgang 2
5,6 Eingang 1
7,8 Eingang 2
9,10 Betriebsspannung
11,12,13 Anschlüsse für EIA 485
14,15,16, 17 VVX-Motor
18,19,20 Rotationsüberwachungsfühler
21,22 Spannungszufuhr, VXX-Steuerung
23,24 Spannungszufuhr, Steuereinheit
25,26 Spannungszufuhr, Ausgänge 24 V
27,28,29 Klappenstellantrieb, Wechselklappe
(Nur COMPACT Heat)
30,31,32 Klappenstellantrieb, Umluftklappe
33 Ausgang, feste Versorgungsspannung 12 VDC
aus
34 Eingang PWM für Clean Air Control
35 Messnull, GND
36 Ausgang, feste Versorgungsspannung 10 VDC
aus
37 Eingang, 0-10 VDC, für Bedarfssteuerung des
Volumenstroms oder sollwertverschiebung

DIL-Schalter:

COMPACT Gerät, Rechtsausführung: Der DIL-Schalter 4 muss in der Position ON stehen, alle anderen in Position OFF.
COMPACT Gerät, Linksausführung: Die DIL-Schalter 1 und 4 müssen in der Position ON stehen, alle anderen in Position OFF.
COMPACT Top: Der DIL-Schalter 3 muss in der Position ON stehen, alle anderen in Position OFF.
Änderungsrechte vorbehalten.
Speicherkarte zum Einlog-
DIL-Schalter gen und Aktualisieren
21 22 2324 2526 272829 303132
Kommentar
Die Funktion wird individuell gewählt. Freiliegender Kontakt, max. 5 A/AC1,
1A/AC3, 250 VAC.
Die Funktion wird individuell gewählt. Freiliegender Kontakt, max. 5 A/AC1,
1A/AC3, 250 VAC.
Die Funktion wird individuell gewählt.
Die Funktion wird individuell gewählt.
Betriebsspannung 24 VAC, maximale Belastung 28 VA. 9 (G), 10 (G0).
11 Kommunikationsanschluss A/RT+, 12 Kommunikationsanschluss B/RT-,
13 = GND/COM.
14 Erde, 15 Rot, 16 Gelb, 17 Schwarz.
18 Braun, 19 Blau, 20 Schwarz.
36 VAC, in
18 VAC, in
24 VAC, in
27 (G0) Schwarz 24 VAC(-), 28 (G) Rot 24 VAC(+), 29 (NO) Weiß 24 VAC Ausgabe
wenn aktiv.
30 (G0) Schwarz 24 VAC(-), 31 (G) Rot 24 VAC(+), 32 (NO) Weiß 24 VAC Ausgabe
wenn aktiv.
12 VDC an GND. Max. Belastung 500 mA.
VOC-Fühler.
10 VDC an GND. Wird mit max. 20 mA belastet
Luftqualitätsfühler
Netzwerkanschluss
3334353637
Temperaturfühler, Außenluft*
DE.COMPACTUT.121211
Fühler, Zulufttemperatur
Kommunikation,
Bedienterminal
Steuerung, Luftheizung
Druckfühler,
Abluftventilator*
Druckfühler,
Zuluftventilator*
Temperaturfühler, Abluft*
