Prace nastawcze
2

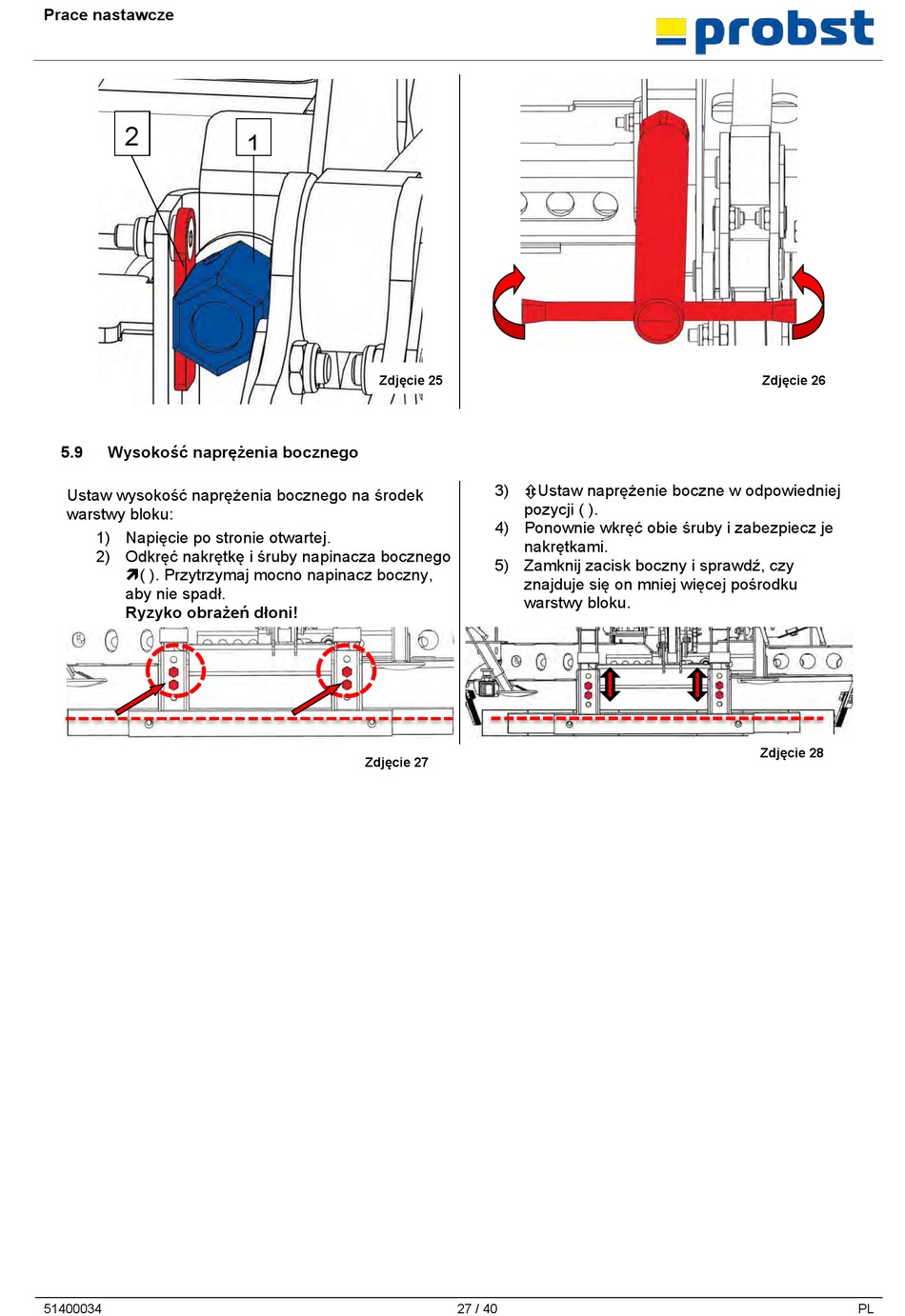

5.9 Wysokość naprężenia bocznego
Ustaw wysokość naprężenia bocznego na środek
warstwy bloku:
1) Napięcie po stronie otwartej.
2) Odkręć nakrętkę i śruby napinacza bocznego
( ). Przytrzymaj mocno napinacz boczny,
aby nie spadł.
Ryzyko obrażeń dłoni!
51400034
1
Zdjęcie 25
Zdjęcie 27
3) Ustaw naprężenie boczne w odpowiedniej
pozycji ( ).
4) Ponownie wkręć obie śruby i zabezpiecz je
nakrętkami.
5) Zamknij zacisk boczny i sprawdź, czy
znajduje się on mniej więcej pośrodku
warstwy bloku.
27 / 40
Zdjęcie 26
Zdjęcie 28
