Manipulowanie

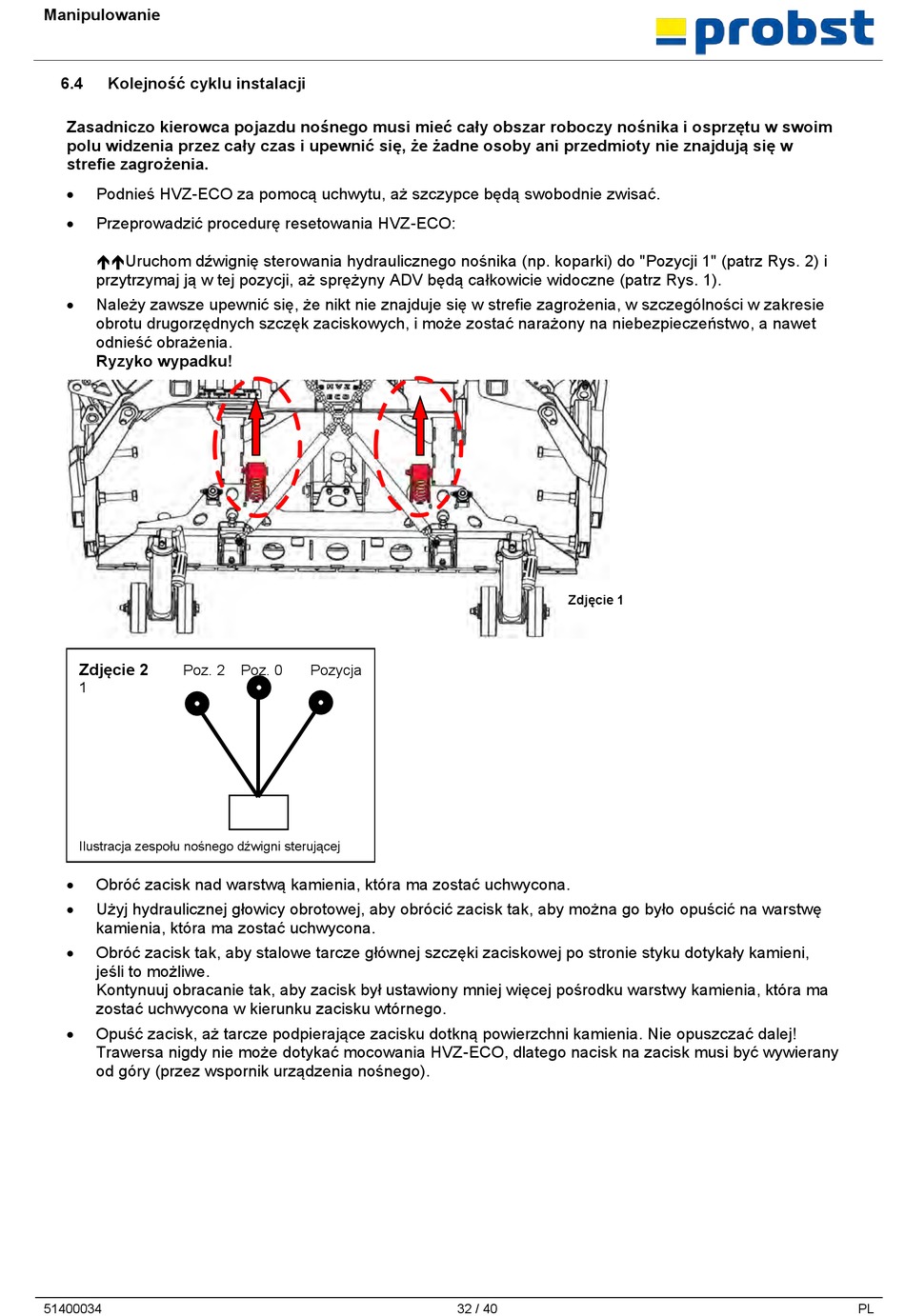

6.4 Kolejność cyklu instalacji
Zasadniczo kierowca pojazdu nośnego musi mieć cały obszar roboczy nośnika i osprzętu w swoim
polu widzenia przez cały czas i upewnić się, że żadne osoby ani przedmioty nie znajdują się w
strefie zagrożenia.
• Podnieś HVZ-ECO za pomocą uchwytu, aż szczypce będą swobodnie zwisać.
Przeprowadzić procedurę resetowania HVZ-ECO:
•
Uruchom dźwignię sterowania hydraulicznego nośnika (np. koparki) do "Pozycji 1" (patrz Rys. 2) i
przytrzymaj ją w tej pozycji, aż sprężyny ADV będą całkowicie widoczne (patrz Rys. 1).
Należy zawsze upewnić się, że nikt nie znajduje się w strefie zagrożenia, w szczególności w zakresie
•
obrotu drugorzędnych szczęk zaciskowych, i może zostać narażony na niebezpieczeństwo, a nawet
odnieść obrażenia.
Ryzyko wypadku!
Zdjęcie 2
Poz. 2
1
Ilustracja zespołu nośnego dźwigni sterującej
Obróć zacisk nad warstwą kamienia, która ma zostać uchwycona.
•
• Użyj hydraulicznej głowicy obrotowej, aby obrócić zacisk tak, aby można go było opuścić na warstwę
kamienia, która ma zostać uchwycona.
• Obróć zacisk tak, aby stalowe tarcze głównej szczęki zaciskowej po stronie styku dotykały kamieni,
jeśli to możliwe.
Kontynuuj obracanie tak, aby zacisk był ustawiony mniej więcej pośrodku warstwy kamienia, która ma
zostać uchwycona w kierunku zacisku wtórnego.
Opuść zacisk, aż tarcze podpierające zacisku dotkną powierzchni kamienia. Nie opuszczać dalej!
•
Trawersa nigdy nie może dotykać mocowania HVZ-ECO, dlatego nacisk na zacisk musi być wywierany
od góry (przez wspornik urządzenia nośnego).
51400034
Poz. 0 Pozycja
Zdjęcie 1
