Einstellungen

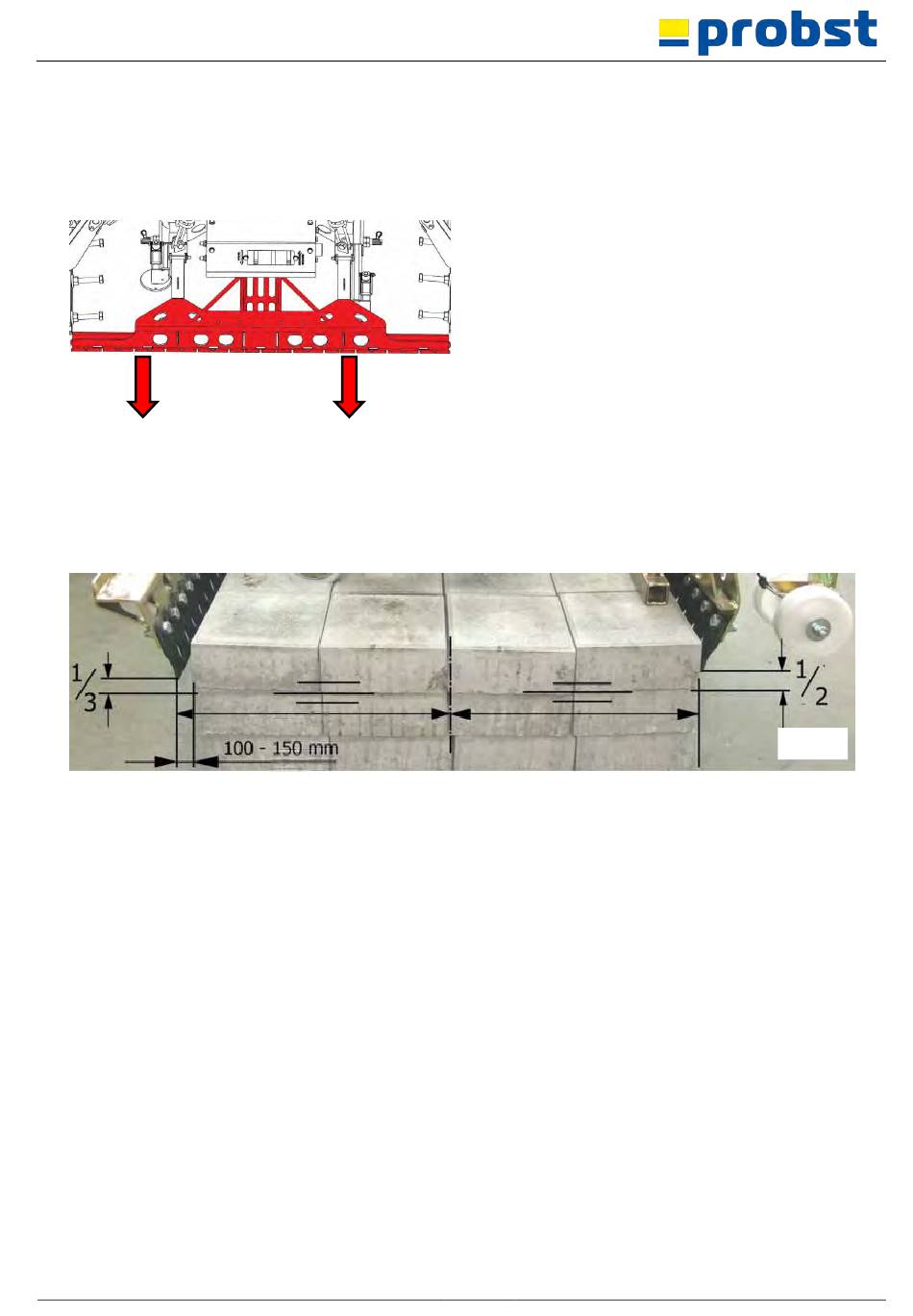

Hauptspannung auf entsprechende Bohrungsposition
ziehen (Bild 19), Steckbolzen wieder einstecken
(siehe Bild 17), Steckbolzen mit Klappsplint sichern
(siehe Bild 17) und beide Federriegel um 180° (siehe
Bild 14) verdrehen und in entsprechende Bohrung
einrasten lassen
(siehe Bild 14).
Planumseite
Das Gerät (HVZ-ECO) ist optimal eingestellt, wenn beim Greifvorgang bei geöffneter Zange, die Stahl-
Lamellen (Maschinenseite) direkt an der Steinlage anliegen u. die Stahl-Lamellen (Planumseite) etwa einen
Abstand zur Steinlage von 100 -150 mm haben (Bild 20).
51400034
Bild 19
24 / 40
Bild 20
