probst HVZ-ECO Betriebsanleitung Seite 83

Informacje ogólne
3 Informacje ogólne
3.1 Stosowanie zgodnie z przeznaczeniem
• Hydrauliczny zacisk do układania HVZ-ECO nadaje się uniwersalnie do układania wszystkich dostępnych na
rynku bloków blokujących w połączeniu z dowolnym urządzeniem nośnym (minikoparka, koparka hydrauliczna).
Do obsługi HVZ-ECO wymagane są dwa oddzielne obwody sterowania hydraulicznego na nośniku (koparce).
•
• To urządzenie HVZ-ECO może być używane do podnoszenia i układania jednej warstwy bloków blokujących na
raz.
Nie wolno przekraczać nośności i szerokości nominalnych hydraulicznego zacisku do układania HVZ-ECO.
• Chwytane mogą być wyłącznie kamienie o doskonałej jakości; nie mogą one mieć "nóżek, brzuszków ani
ślepych przekładek". Może to spowodować wypadnięcie całej warstwy kamieni.
To urządzenie jest standardowo wyposażone w:
Wymagania dotyczące napędu hydraulicznego (hydraulika robocza nośnika):
• Przepływ objętościowy, użytkowy [l/min]: min. 25, optymalnie 35-40, maks. 80
Ciśnienie robocze, użytkowe [bar]: min. 180, optymalne 200, maks. 320
•
Ciśnienie wsteczne: maks. 10 barów
•
Minimalna masa robocza koparki
od ok. 2,3
•
(Ciężar roboczy może się różnić w zależności od typu i formy koparki. Brak wiążących informacji, należy sprawdzić
w każdym indywidualnym przypadku.
do skoordynowania).

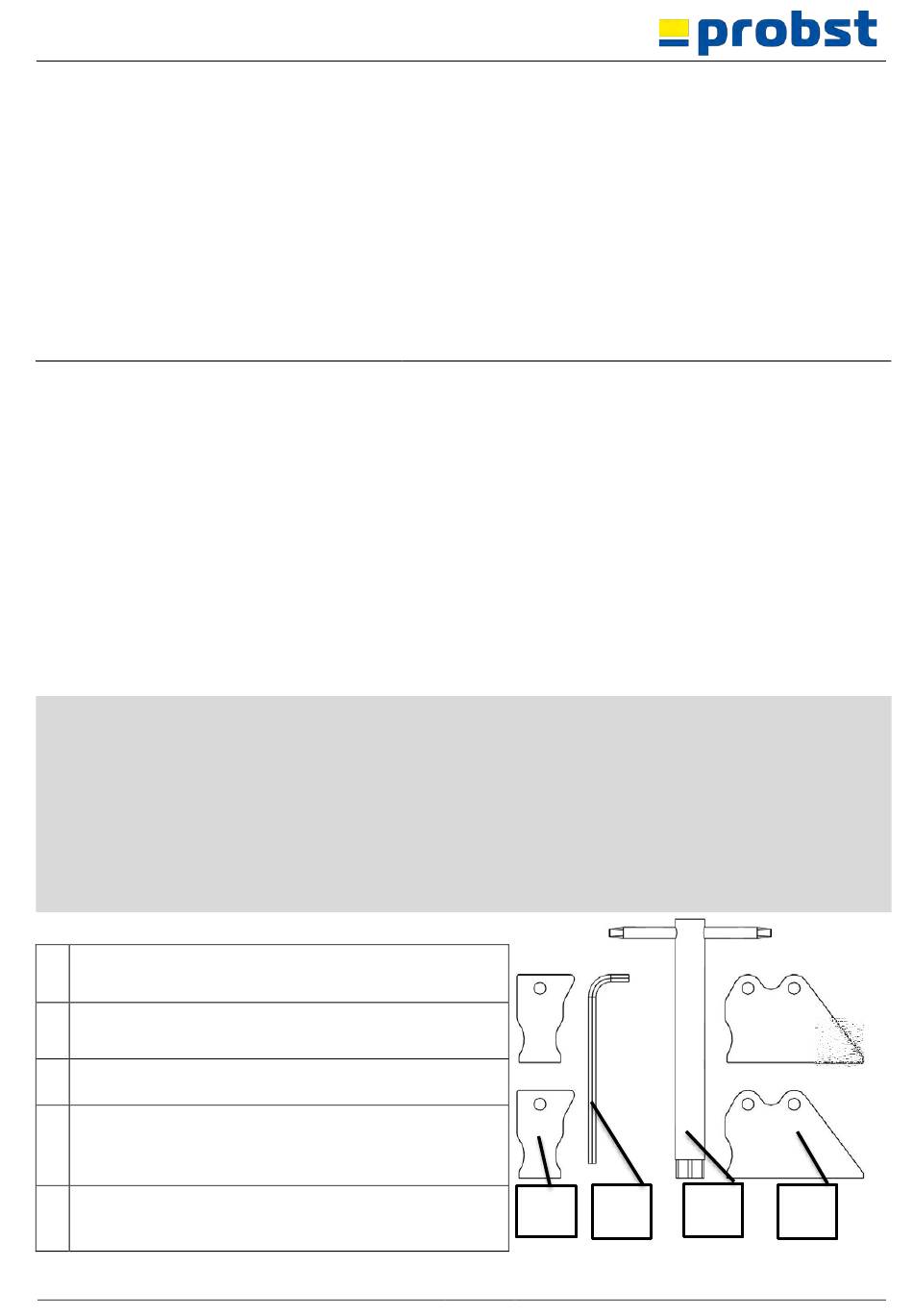

3.2 Zestaw akcesoriów
A Klucz nasadowy rurkowy do ustawiania napięcia wtórnego
(70630001)
B Klucz imbusowy SW08 do przesuwania szyny adaptera
pozycji (70630001)
C Tarcze ze stali sprężynowej do zwiększania szerokości
szczęk w głównym zacisku (34010100)
D Tarcze ze stali sprężynowej zmniejszające szerokość
szczęk w głównym zacisku (34010016)
51400034
Uniwersalnie regulowana główna szerokość mocowania,
•
może być przesuwana równolegle na bezobsługowych
stalowo-poliamidowych prowadnicach ślizgowych.
Uniwersalnie regulowany przęsło pomocnicze do dokładnego
•
formowania formacji układania.
Z 2 uchwytami do optymalnego prowadzenia szczypiec.
•
Wspornik z regulacją wysokości do ustawiania głębokości
•
chwytania.
Z manometrem ciśnienia oleju.
•
Z zaworem bezpieczeństwa chroniącym komponenty przed
•
przeciążeniem.
Z indywidualnie sprężynowanymi stalowymi tarczami jako
•
elementami chwytającymi.
• Uniwersalne zawieszenie koparki z hydraulicznym silnikiem
obrotowym (360°).
D
11 / 40
A
B C
PL
