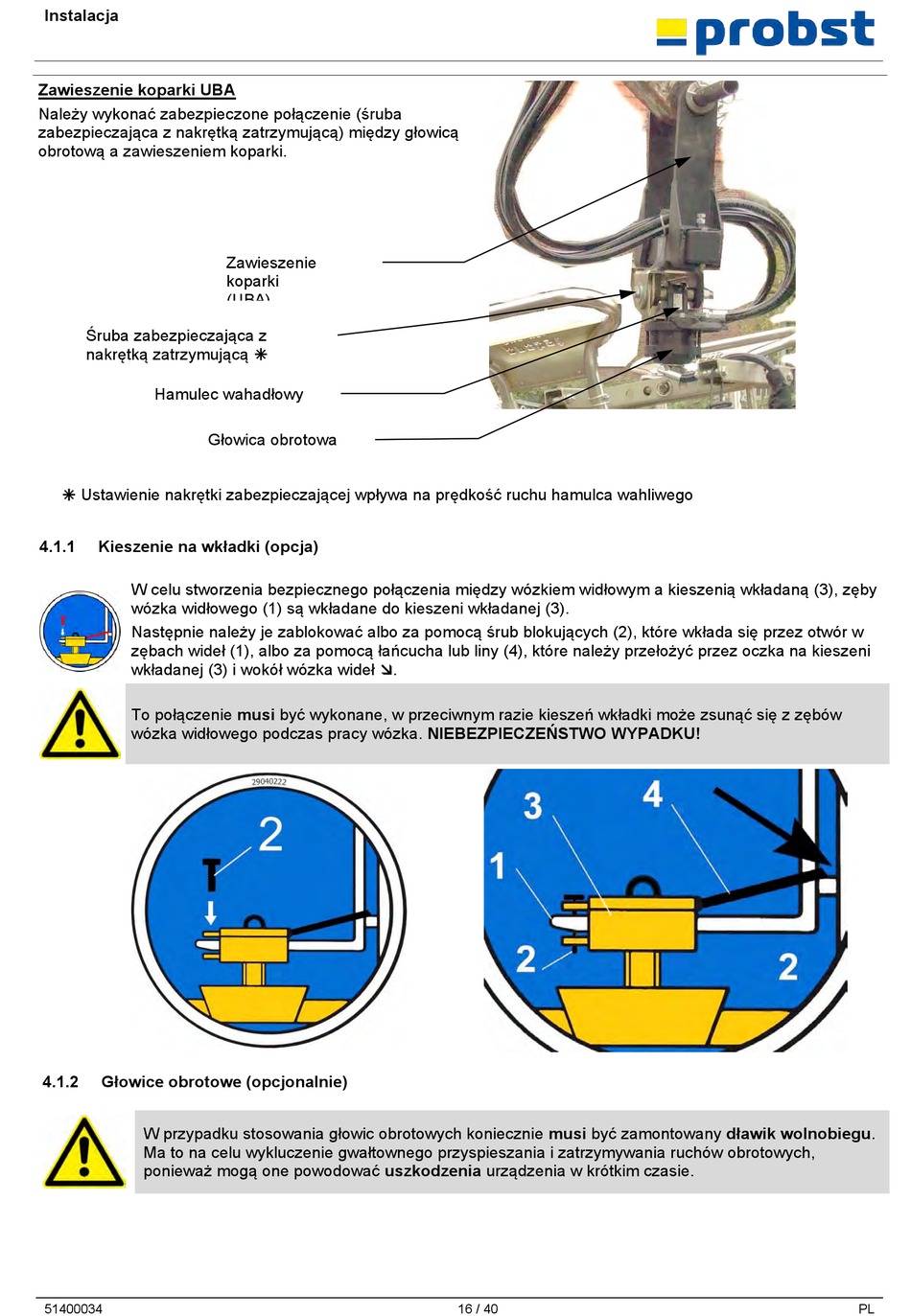

Instalacja
Zawieszenie koparki UBA
Należy wykonać zabezpieczone połączenie (śruba
zabezpieczająca z nakrętką zatrzymującą) między głowicą
obrotową a zawieszeniem koparki.
Śruba zabezpieczająca z
nakrętką zatrzymującą 
Hamulec wahadłowy
Głowica obrotowa
 Ustawienie nakrętki zabezpieczającej wpływa na prędkość ruchu hamulca wahliwego
4.1.1 Kieszenie na wkładki (opcja)
W celu stworzenia bezpiecznego połączenia między wózkiem widłowym a kieszenią wkładaną (3), zęby
wózka widłowego (1) są wkładane do kieszeni wkładanej (3).
Następnie należy je zablokować albo za pomocą śrub blokujących (2), które wkłada się przez otwór w
zębach wideł (1), albo za pomocą łańcucha lub liny (4), które należy przełożyć przez oczka na kieszeni
wkładanej (3) i wokół wózka wideł .
To połączenie musi być wykonane, w przeciwnym razie kieszeń wkładki może zsunąć się z zębów
wózka widłowego podczas pracy wózka. NIEBEZPIECZEŃSTWO WYPADKU!
4.1.2 Głowice obrotowe (opcjonalnie)
W przypadku stosowania głowic obrotowych koniecznie musi być zamontowany dławik wolnobiegu.
Ma to na celu wykluczenie gwałtownego przyspieszania i zatrzymywania ruchów obrotowych,
ponieważ mogą one powodować uszkodzenia urządzenia w krótkim czasie.
51400034
Zawieszenie
koparki
(UBA)
16 / 40 PL
