Installation
4 Installation
4.1 Mechanischer Anbau
Nur Original-Probst-Zubehör verwenden, im Zweifelsfall Rücksprache mit dem Hersteller halten.
Die Tragfähigkeit des Trägergerätes/Hebezeuges darf durch die Last des Gerätes, der optionalen
Anbaugeräte (Drehmotor, Einstecktasche, Kranausleger etc.) und die zusätzliche Last der Greifgüter
nicht überschritten werden!
Greifgeräte müssen immer kardanisch aufgehängt werden, so dass sie in jeder Position frei
auspendeln können.
Auf keinen Fall dürfen die Greifgeräte auf starre Weise mit dem Hebezeug/Trägergerät verbunden
werden!
Es kann in kurzer Zeit zum Bruch der Aufhängung führen. Tod, schwerste Verletzungen und
Sachschaden können die Folge sein!
Bei Verwendung des Gerätes an optionalen Anbaugeräten (wie Einstecktasche, Kranausleger etc.) ist
es aufgrund der möglichst niedrigen Bauweise des Gesamtgerätes (zur Vermeidung von
Hubhöhenverlust) nicht auszuschließen, dass bei pendelnder Aufhängung des Gerätes und
ungünstiger Positionierung bei Fahrbewegungen des Trägergerätes, das Gerät mit angrenzenden
Bauteilen zusammenstoßen kann. Dies ist durch geeignete Positionierung des Gerätes und
angepasster Fahrweise möglichst zu vermeiden. Daraus resultierende Schäden werden nicht im
Rahmen der Gewährleistung reguliert.

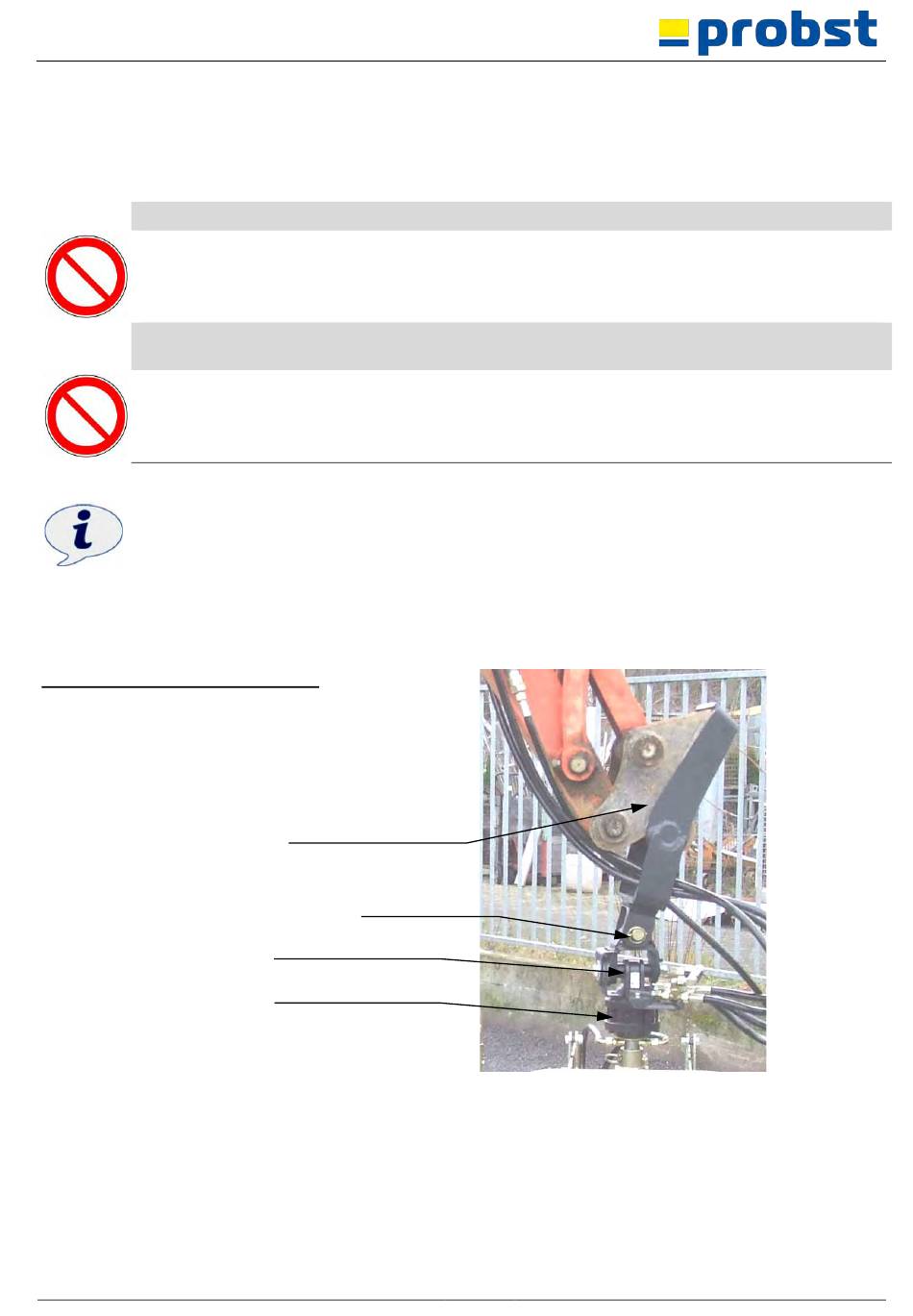

Die mechanische Verbindung der HVZ-ECO mit dem Trägergerät (Bagger) erfolgt über die eine Baggeraufhängung
(UBA, bzw. Lehnhofadapter).
Baggeraufhängung Lehnhofadapter
Es muss eine gesicherte Verbindung (Steckbolzen mit
Sicherungsring) zwischen Drehkopf und
Baggeraufhängung hergestellt werden.
Baggeraufhängung
(Lehnhofadapter)
Steckbolzen mit Sicherungsring
Pendelbremse
Drehkopf
