Bedienung
6.3 Hinweise zur normgerechten Verlegung von Betonpflastersteinen
• Es wird davon ausgegangen, dass die zur Verlegung kommenden Betonstein- Verlegeinheiten eine
normgerechte, gleichförmiges Verlegemuster erlauben.
Es wird davon ausgegangen, dass die zur Verlegung kommenden Betonpflastersteine mit
•
sogenannten Abstandshilfen mit mindestens 2,5 mm Dicke versehen sind.
Durch den Einbau der Technologie der Abdrückvorrichtung ADV sind die optimalen Voraussetzungen
•
gegeben, dass die sich die Einzelsteine beim Ablegevorgang nicht verkanten und dass sich zwischen
den Einzelsteinen in Greifrichtung beim Ablegevorgang durch das Abstützen an den Oberkanten der
Steine ein zusätzlicher geringfügiger Fugenabstand einstellt.
Nach dem Ablegevorgang dürfen diese zusätzlichen, geringen Fugenabstände auf keinen Fall durch
zusammenklopfen mit dem Gummihammer von der Planumseite her beseitigt werden.
Nach dem Ablegevorgang müssen die Steine der frisch verlegten Steinlage, am besten nur mit den
Schuhen des Ausrichters, geringfügig zum Planum hin auseinandergetrieben werden.
Nur so lässt sich eine normgerechte Fuge in der Größe 3 bis 5 mm erzielen!
Ist vor dem Beginn einer maschinellen Verlegefläche eine Handverlegeanfang erforderlich, müssen bei
der Handverlegung die Rastermaße der Verlegeeinheit eingehalten werden.

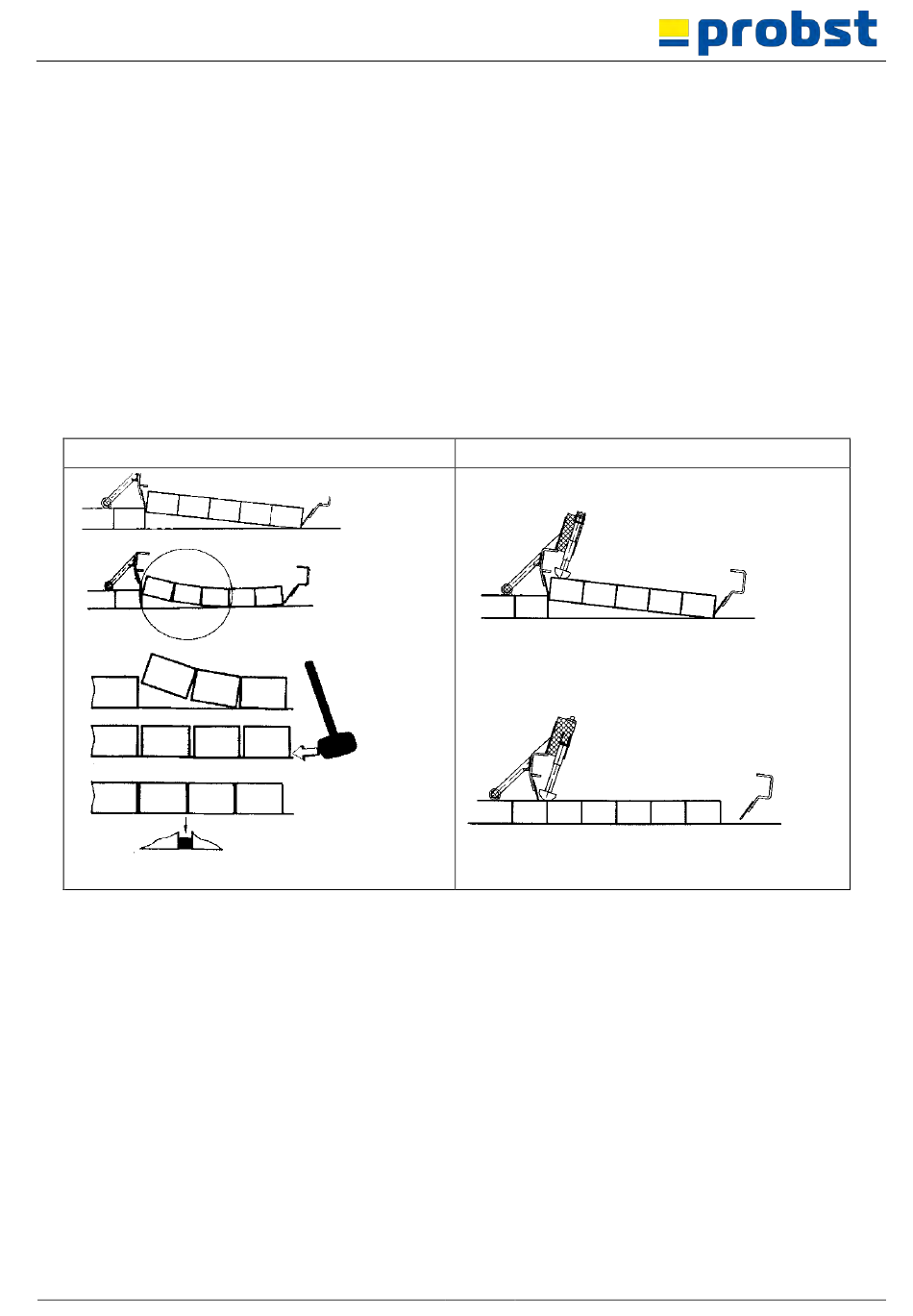

OHNE ADV
• Durch die Einstellung der Greifweite der Nebenspannung (Einstellung P) wird sichergestellt, dass die
Einzelsteine in Greifrichtung der Nebenspannung nicht knirsch aneinandergepresst liegen, sondern
einen geringen, zusätzlichen Fugenabstand in Richtung der Nebenspannung aufweisen.
Nach dem Ablegevorgang dürfen diese zusätzlichen, geringen Fugenabstände auf keinen Fall durch
zusammenklopfen mit dem Gummihammer von der Planumseite her beseitigt werden.
Nur so lässt sich eine normgerechte Fuge in der Größe 3 bis 5 mm erzielen!
Ist vor dem Beginn einer maschinellen Verlegefläche eine Handverlegeanfang erforderlich, müssen bei
der Handverlegung die Rastermaße der Verlegeeinheit eingehalten werden.
51400034
MIT ADV
