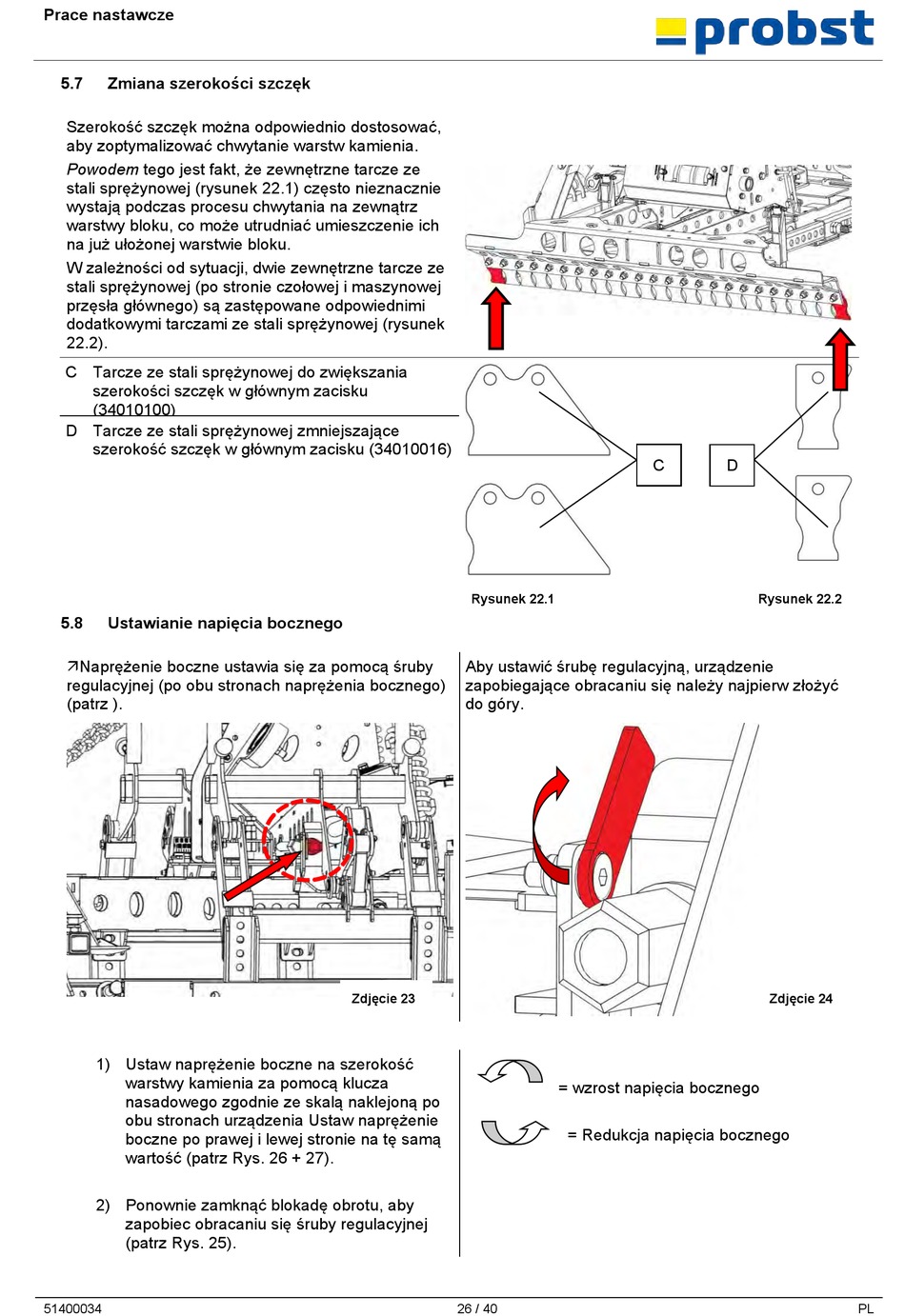

Prace nastawcze

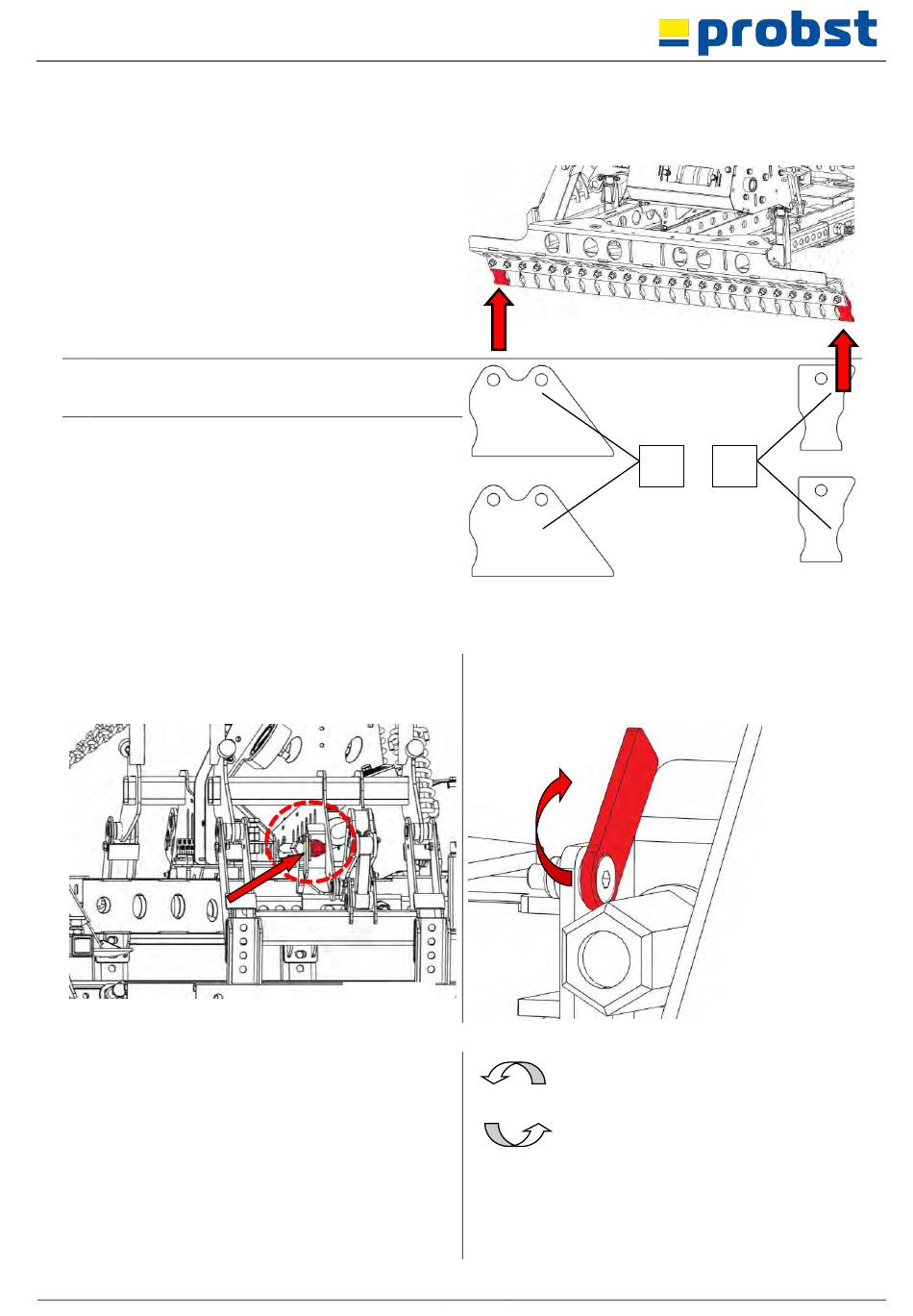

5.7 Zmiana szerokości szczęk
Szerokość szczęk można odpowiednio dostosować,
aby zoptymalizować chwytanie warstw kamienia.
Powodem tego jest fakt, że zewnętrzne tarcze ze
stali sprężynowej (rysunek 22.1) często nieznacznie
wystają podczas procesu chwytania na zewnątrz
warstwy bloku, co może utrudniać umieszczenie ich
na już ułożonej warstwie bloku.
W zależności od sytuacji, dwie zewnętrzne tarcze ze
stali sprężynowej (po stronie czołowej i maszynowej
przęsła głównego) są zastępowane odpowiednimi
dodatkowymi tarczami ze stali sprężynowej (rysunek
22.2).
C Tarcze ze stali sprężynowej do zwiększania
szerokości szczęk w głównym zacisku
(34010100)
D Tarcze ze stali sprężynowej zmniejszające
szerokość szczęk w głównym zacisku (34010016)
5.8 Ustawianie napięcia bocznego
Naprężenie boczne ustawia się za pomocą śruby
regulacyjnej (po obu stronach naprężenia bocznego)
(patrz ).
1) Ustaw naprężenie boczne na szerokość
warstwy kamienia za pomocą klucza
nasadowego zgodnie ze skalą naklejoną po
obu stronach urządzenia Ustaw naprężenie
boczne po prawej i lewej stronie na tę samą
wartość (patrz Rys. 26 + 27).
2) Ponownie zamknąć blokadę obrotu, aby
zapobiec obracaniu się śruby regulacyjnej
(patrz Rys. 25).
51400034
Rysunek 22.1
Aby ustawić śrubę regulacyjną, urządzenie
zapobiegające obracaniu się należy najpierw złożyć
do góry.
Zdjęcie 23
26 / 40
C
D
= wzrost napięcia bocznego
= Redukcja napięcia bocznego
Rysunek 22.2
Zdjęcie 24
