Prace nastawcze

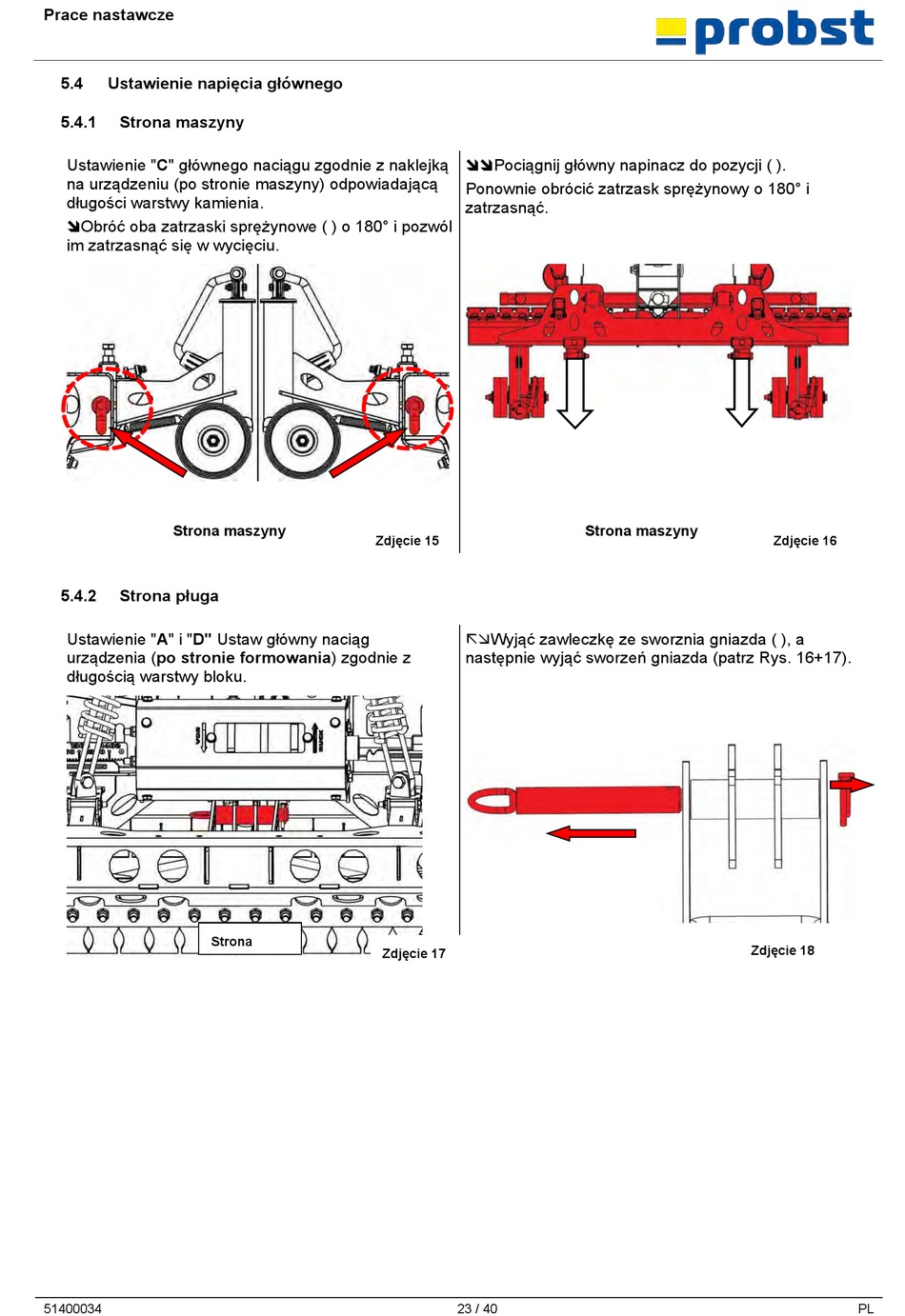

5.4 Ustawienie napięcia głównego
5.4.1 Strona maszyny
Ustawienie "C" głównego naciągu zgodnie z naklejką
na urządzeniu (po stronie maszyny) odpowiadającą
długości warstwy kamienia.
Obróć oba zatrzaski sprężynowe ( ) o 180° i pozwól
im zatrzasnąć się w wycięciu.
Strona maszyny
5.4.2 Strona pługa
Ustawienie "A" i "D" Ustaw główny naciąg
urządzenia (po stronie formowania) zgodnie z
długością warstwy bloku.
Strona
Planum
51400034
Pociągnij główny napinacz do pozycji ( ).
Ponownie obrócić zatrzask sprężynowy o 180° i
zatrzasnąć.
Zdjęcie 15
Wyjąć zawleczkę ze sworznia gniazda ( ), a
następnie wyjąć sworzeń gniazda (patrz Rys. 16+17).
Zdjęcie 17
23 / 40
Strona maszyny
Zdjęcie 18
Zdjęcie 16
PL
