Prace nastawcze
5.5 Młotek do koralików
Regulowany pręt do łamania koralików (maks. 1200
mm) powinien być wysunięty z warstwy bloku o
szerokości ponad 1000 mm.
Wyciągnij zawleczkę sprężyny i jednocześnie lekko ją
przekręć. Następnie ponownie zwolnij zawleczkę.
Przesuń odpowiednio popychacz, wyciągnij lekko
zawleczkę sprężynową i jednocześnie lekko ją
przekręć, aż wskoczy z powrotem do otworu.
5.6 Regulacja tarcz ze stali sprężynowej
Stalowe tarcze nie powinny wystawać poza obrys kamienia, ponieważ w przeciwnym razie mogłyby
zaczepić o już ułożone kamienie podczas procesu układania i wcisnąć je w podłoże.
W zależności od długości pakietu należy usunąć wystające na bok lamele lub zastąpić je 1,5-krotnymi
lamelami lub półlamelami.
W przypadku niektórych systemów bloków może być korzystne lub nawet konieczne (np. bloki sześciokątne)
użycie specjalnych listew. W razie potrzeby należy skontaktować się z producentem szczypiec do układania.

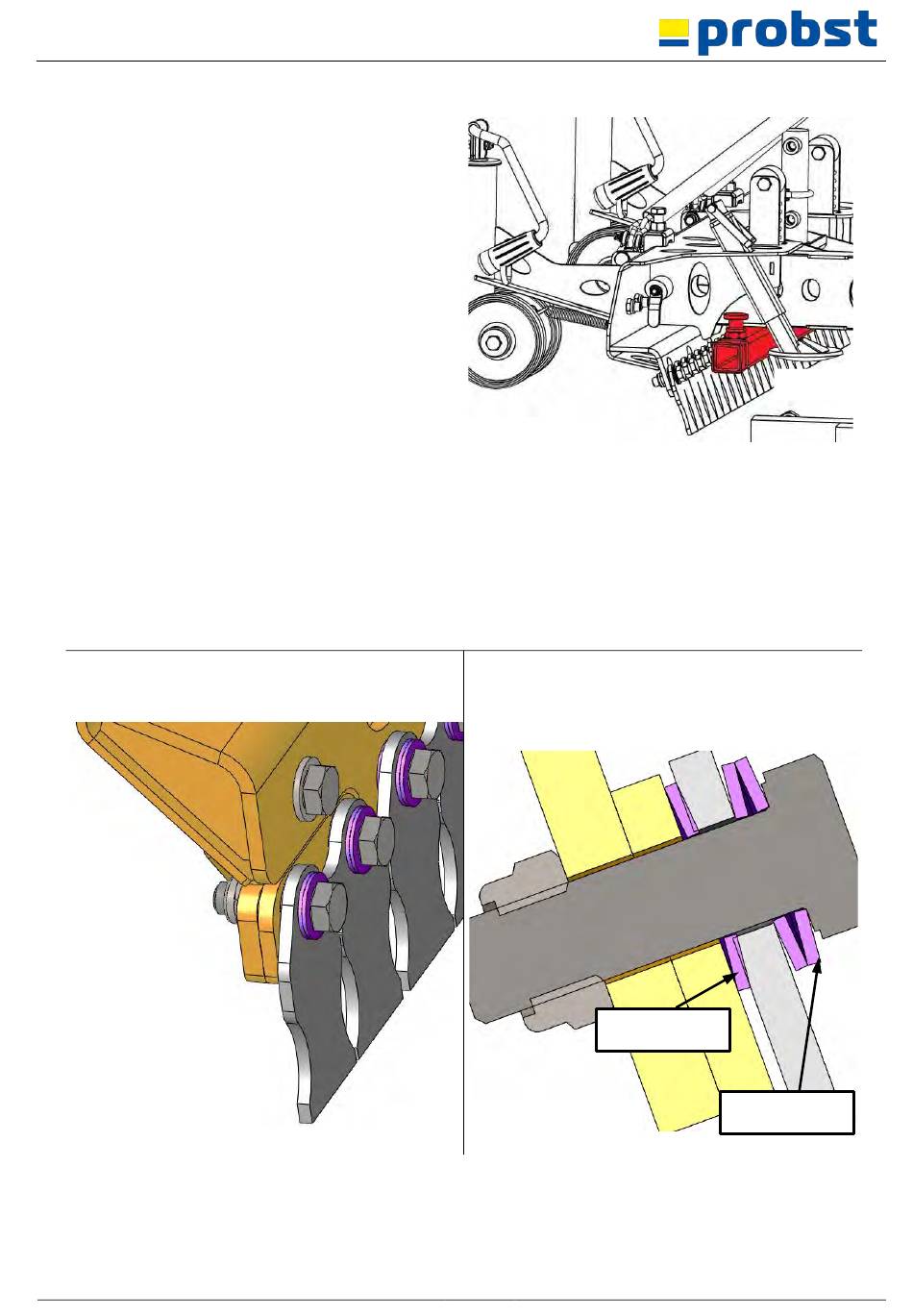

Zdjęcie A
Dokręć mocno nakrętki samozabezpieczające i poluzuj je ponownie o ½ obrotu, aby zapewnić początkową
elastyczność tarcz za pomocą sprężyn tarczowych, a tym samym umożliwić delikatne i bezpieczne
chwytanie.
51400034
Podczas montażu śrub mocujących tarcze należy
upewnić się, że rozmieszczenie trzech sprężyn tarcz
jest zgodne z rysunkiem (Rys. B).
Stalowe listwy
Zdjęcie B
25 / 40
Zdjęcie 21
Stalowe listwy
