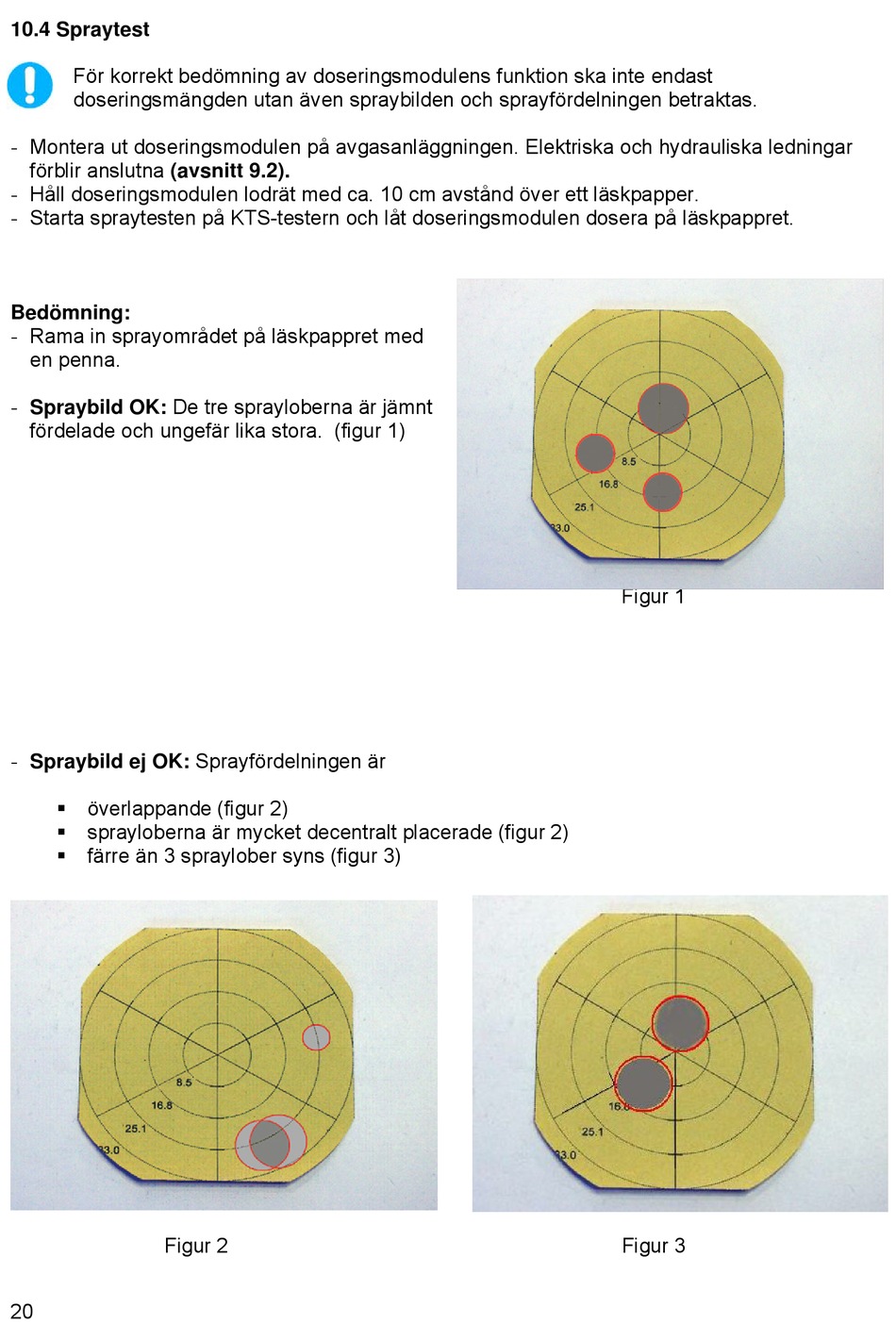

10.4 Spraytest
För korrekt bedömning av doseringsmodulens funktion ska inte endast
doseringsmängden utan även spraybilden och sprayfördelningen betraktas.
- Montera ut doseringsmodulen på avgasanläggningen. Elektriska och hydrauliska ledningar
förblir anslutna (avsnitt 9.2).
- Håll doseringsmodulen lodrät med ca. 10 cm avstånd över ett läskpapper.
- Starta spraytesten på KTS-testern och låt doseringsmodulen dosera på läskpappret.
Bedömning:
- Rama in sprayområdet på läskpappret med
en penna.
- Spraybild OK: De tre sprayloberna är jämnt
fördelade och ungefär lika stora. (figur 1)
- Spraybild ej OK: Sprayfördelningen är
 överlappande (figur 2)
 sprayloberna är mycket decentralt placerade (figur 2)
 färre än 3 spraylober syns (figur 3)
Figur 2
20
Figur 1
Figur 3
