9.2 Dosiermodul am Fahrzeug aus- und einbauen
Beim Aus- und Einbau des Dosiermoduls an einer heißen Abgasanlage besteht
höchste Verbrennungs- und Verletzungsgefahr!

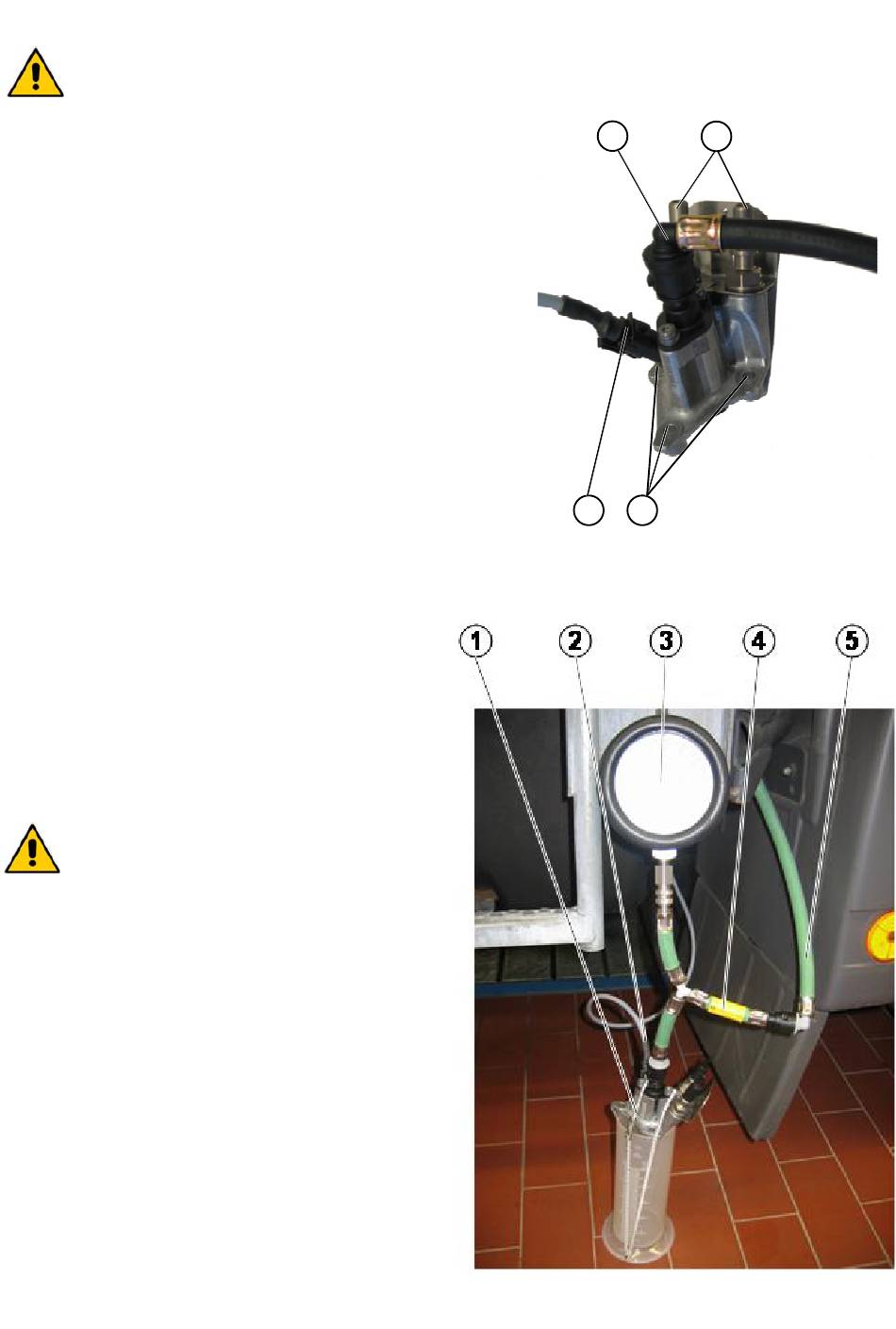

- AdBlue-Druckleitung (1) am Dosiermodul abbauen
- Steckanschlüsse (2) für Zu- und Rücklauf der
Kühlmittelleitungen markieren und diese am
Dosiermodul demontieren. (vorheriges verschließen /
abklemmen der Leitungen notwendig, ansonsten tritt
Kühlwasser aus)
- Anschlussstecker (4) am Dosiermodul abziehen.
- Schrauben (3) lösen und Dosiermodul aus dem
Abgasrohr herausnehmen.
- Einbau in umgekehrter Reihenfolge vornehmen.
(eventuell Kühlkreislauf entlüften)
9.3 Fahrzeugeigenes Dosiermodul bzw.
Prüfdosiermodul anschließen
- Fahrzeugeigenes Dosiermodul am
Abgasrohr ausbauen (Abschnitt 9.2).
- Dosiermodul mit Halteband (1) auf dem
Messbecher fixieren.
- Elektrische Verlängerungsleitung (2)
Nr. 0 986 610 451 am fahrzeugseitigen
Stecker und am Dosiermodul anschließen.
Achtung:
Sicherheits- und Sauberkeitsregeln für
Arbeiten am AdBlue System beachten!
- Wenn noch nicht geschehen AdBlue-
Druckleitung am Dosiermodul abbauen.
- Manometer (3) mit Prüfdruckleitung Y-
Adapter (4) 0 986 610 523 zwischen
Druckleitung und Dosiermodul anschließen,
falls notwendig die AdBlue-Druckleitung mit
der Prüfdruckleitung (5) 0 986 610 454
verlängern.
- Entsprechenden Test durchführen
(Abschnitt 10.1).
Hinweis: Die hydraulische Verlängerungs-
Leitung Nr. 0 986 610 454 aus dem Prüf-
koffer nur falls notwendig verwenden, da sich
die hydraulischen Verhältnisse ändern können.
