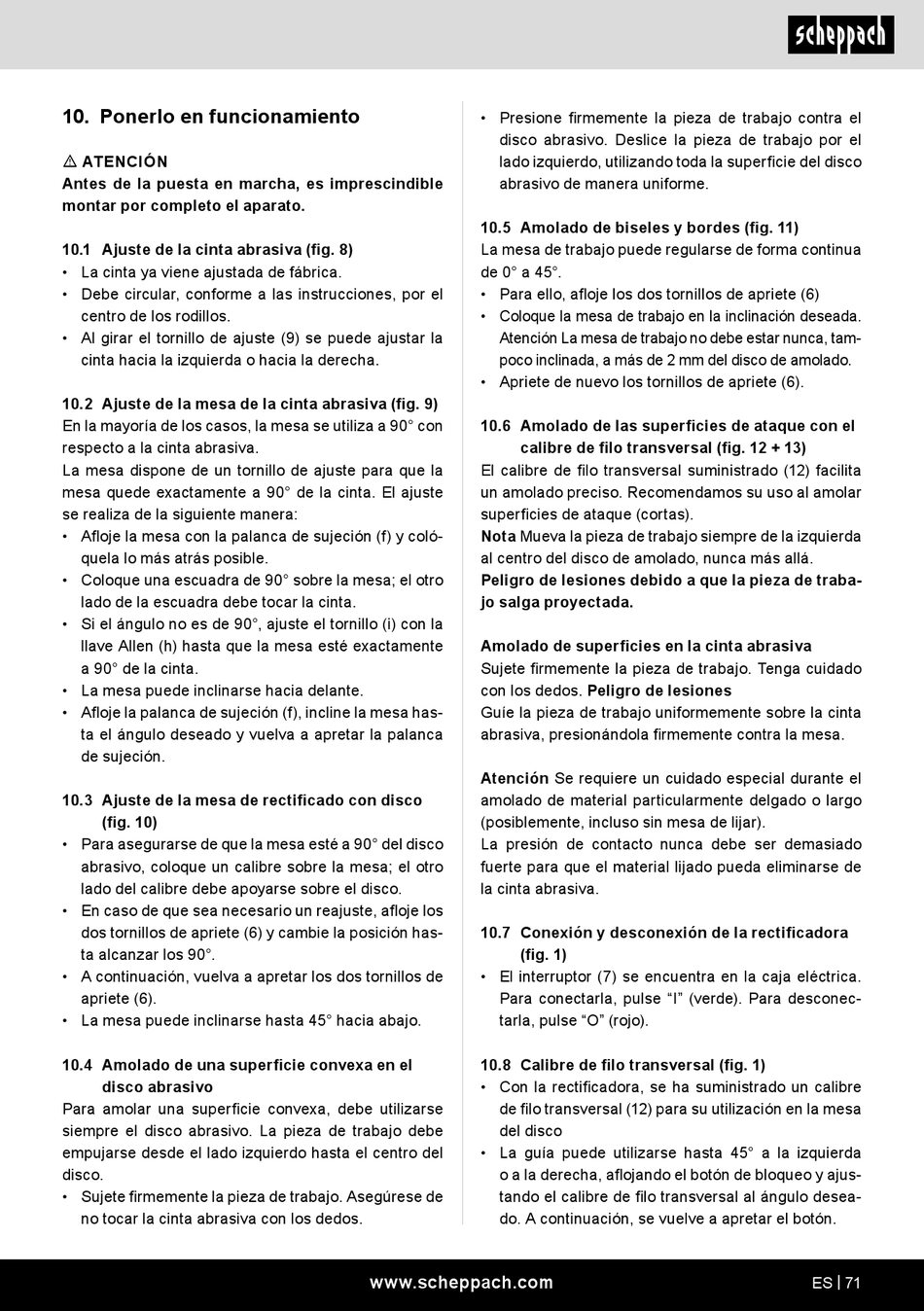

10. Ponerlo en funcionamiento
m ATENCIÓN
Antes de la puesta en marcha, es imprescindible
montar por completo el aparato.
10.1 Ajuste de la cinta abrasiva (fig. 8)
• La cinta ya viene ajustada de fábrica.
• Debe circular, conforme a las instrucciones, por el
centro de los rodillos.
• Al girar el tornillo de ajuste (9) se puede ajustar la
cinta hacia la izquierda o hacia la derecha.
10.2 Ajuste de la mesa de la cinta abrasiva (fig. 9)
En la mayoría de los casos, la mesa se utiliza a 90° con
respecto a la cinta abrasiva.
La mesa dispone de un tornillo de ajuste para que la
mesa quede exactamente a 90° de la cinta. El ajuste
se realiza de la siguiente manera:
• Afloje la mesa con la palanca de sujeción (f) y coló-
quela lo más atrás posible.
• Coloque una escuadra de 90° sobre la mesa; el otro
lado de la escuadra debe tocar la cinta.
• Si el ángulo no es de 90°, ajuste el tornillo (i) con la
llave Allen (h) hasta que la mesa esté exactamente
a 90° de la cinta.
• La mesa puede inclinarse hacia delante.
• Afloje la palanca de sujeción (f), incline la mesa has-
ta el ángulo deseado y vuelva a apretar la palanca
de sujeción.
10.3 Ajuste de la mesa de rectificado con disco
(fig. 10)
• Para asegurarse de que la mesa esté a 90° del disco
abrasivo, coloque un calibre sobre la mesa; el otro
lado del calibre debe apoyarse sobre el disco.
• En caso de que sea necesario un reajuste, afloje los
dos tornillos de apriete (6) y cambie la posición has-
ta alcanzar los 90°.
• A continuación, vuelva a apretar los dos tornillos de
apriete (6).
• La mesa puede inclinarse hasta 45° hacia abajo.
10.4 Amolado de una superficie convexa en el
disco abrasivo
Para amolar una superficie convexa, debe utilizarse
siempre el disco abrasivo. La pieza de trabajo debe
empujarse desde el lado izquierdo hasta el centro del
disco.
• Sujete firmemente la pieza de trabajo. Asegúrese de
no tocar la cinta abrasiva con los dedos.
• Presione firmemente la pieza de trabajo contra el
disco abrasivo. Deslice la pieza de trabajo por el
lado izquierdo, utilizando toda la superficie del disco
abrasivo de manera uniforme.
10.5 Amolado de biseles y bordes (fig. 11)
La mesa de trabajo puede regularse de forma continua
de 0° a 45°.
• Para ello, afloje los dos tornillos de apriete (6)
• Coloque la mesa de trabajo en la inclinación deseada.
Atención La mesa de trabajo no debe estar nunca, tam-
poco inclinada, a más de 2 mm del disco de amolado.
• Apriete de nuevo los tornillos de apriete (6).
10.6 Amolado de las superficies de ataque con el
calibre de filo transversal (fig. 12 + 13)
El calibre de filo transversal suministrado (12) facilita
un amolado preciso. Recomendamos su uso al amolar
superficies de ataque (cortas).
Nota Mueva la pieza de trabajo siempre de la izquierda
al centro del disco de amolado, nunca más allá.
Peligro de lesiones debido a que la pieza de traba-
jo salga proyectada.
Amolado de superficies en la cinta abrasiva
Sujete firmemente la pieza de trabajo. Tenga cuidado
con los dedos. Peligro de lesiones
Guíe la pieza de trabajo uniformemente sobre la cinta
abrasiva, presionándola firmemente contra la mesa.
Atención Se requiere un cuidado especial durante el
amolado de material particularmente delgado o largo
(posiblemente, incluso sin mesa de lijar).
La presión de contacto nunca debe ser demasiado
fuerte para que el material lijado pueda eliminarse de
la cinta abrasiva.
10.7 Conexión y desconexión de la rectificadora
(fig. 1)
• El interruptor (7) se encuentra en la caja eléctrica.
Para conectarla, pulse "I" (verde). Para desconec-
tarla, pulse "O" (rojo).
10.8 Calibre de filo transversal (fig. 1)
• Con la rectificadora, se ha suministrado un calibre
de filo transversal (12) para su utilización en la mesa
del disco
• La guía puede utilizarse hasta 45° a la izquierda
o a la derecha, aflojando el botón de bloqueo y ajus-
tando el calibre de filo transversal al ángulo desea-
do. A continuación, se vuelve a apretar el botón.
