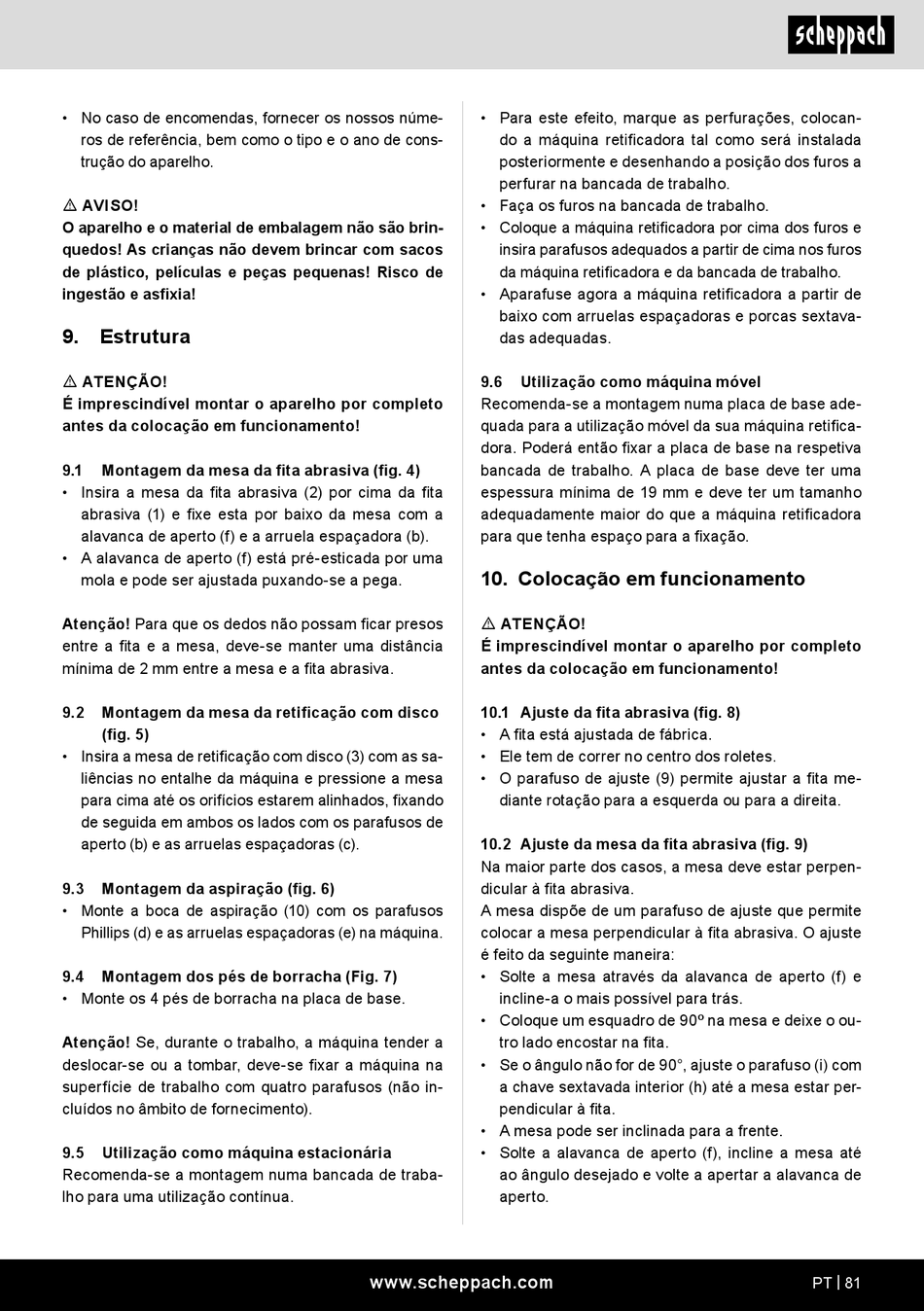

• No caso de encomendas, fornecer os nossos núme-
ros de referência, bem como o tipo e o ano de cons-
trução do aparelho.
m AVISO!
O aparelho e o material de embalagem não são brin-
quedos! As crianças não devem brincar com sacos
de plástico, películas e peças pequenas! Risco de
ingestão e asfixia!
9. Estrutura
m ATENÇÃO!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
9.1 Montagem da mesa da fita abrasiva (fig. 4)
• Insira a mesa da fita abrasiva (2) por cima da fita
abrasiva (1) e fixe esta por baixo da mesa com a
alavanca de aperto (f) e a arruela espaçadora (b).
• A alavanca de aperto (f) está pré-esticada por uma
mola e pode ser ajustada puxando-se a pega.
Atenção! Para que os dedos não possam ficar presos
entre a fita e a mesa, deve-se manter uma distância
mínima de 2 mm entre a mesa e a fita abrasiva.
9.2 Montagem da mesa da retificação com disco
(fig. 5)
• Insira a mesa de retificação com disco (3) com as sa-
liências no entalhe da máquina e pressione a mesa
para cima até os orifícios estarem alinhados, fixando
de seguida em ambos os lados com os parafusos de
aperto (b) e as arruelas espaçadoras (c).
9.3 Montagem da aspiração (fig. 6)
• Monte a boca de aspiração (10) com os parafusos
Phillips (d) e as arruelas espaçadoras (e) na máquina.
9.4 Montagem dos pés de borracha (Fig. 7)
• Monte os 4 pés de borracha na placa de base.
Atenção! Se, durante o trabalho, a máquina tender a
deslocar-se ou a tombar, deve-se fixar a máquina na
superfície de trabalho com quatro parafusos (não in-
cluídos no âmbito de fornecimento).
9.5 Utilização como máquina estacionária
Recomenda-se a montagem numa bancada de traba-
lho para uma utilização contínua.
• Para este efeito, marque as perfurações, colocan-
do a máquina retificadora tal como será instalada
posteriormente e desenhando a posição dos furos a
perfurar na bancada de trabalho.
• Faça os furos na bancada de trabalho.
• Coloque a máquina retificadora por cima dos furos e
insira parafusos adequados a partir de cima nos furos
da máquina retificadora e da bancada de trabalho.
• Aparafuse agora a máquina retificadora a partir de
baixo com arruelas espaçadoras e porcas sextava-
das adequadas.
9.6 Utilização como máquina móvel
Recomenda-se a montagem numa placa de base ade-
quada para a utilização móvel da sua máquina retifica-
dora. Poderá então fixar a placa de base na respetiva
bancada de trabalho. A placa de base deve ter uma
espessura mínima de 19 mm e deve ter um tamanho
adequadamente maior do que a máquina retificadora
para que tenha espaço para a fixação.
10. Colocação em funcionamento
m ATENÇÃO!
É imprescindível montar o aparelho por completo
antes da colocação em funcionamento!
10.1 Ajuste da fita abrasiva (fig. 8)
• A fita está ajustada de fábrica.
• Ele tem de correr no centro dos roletes.
• O parafuso de ajuste (9) permite ajustar a fita me-
diante rotação para a esquerda ou para a direita.
10.2 Ajuste da mesa da fita abrasiva (fig. 9)
Na maior parte dos casos, a mesa deve estar perpen-
dicular à fita abrasiva.
A mesa dispõe de um parafuso de ajuste que permite
colocar a mesa perpendicular à fita abrasiva. O ajuste
é feito da seguinte maneira:
• Solte a mesa através da alavanca de aperto (f) e
incline-a o mais possível para trás.
• Coloque um esquadro de 90º na mesa e deixe o ou-
tro lado encostar na fita.
• Se o ângulo não for de 90°, ajuste o parafuso (i) com
a chave sextavada interior (h) até a mesa estar per-
pendicular à fita.
• A mesa pode ser inclinada para a frente.
• Solte a alavanca de aperto (f), incline a mesa até
ao ângulo desejado e volte a apertar a alavanca de
aperto.
