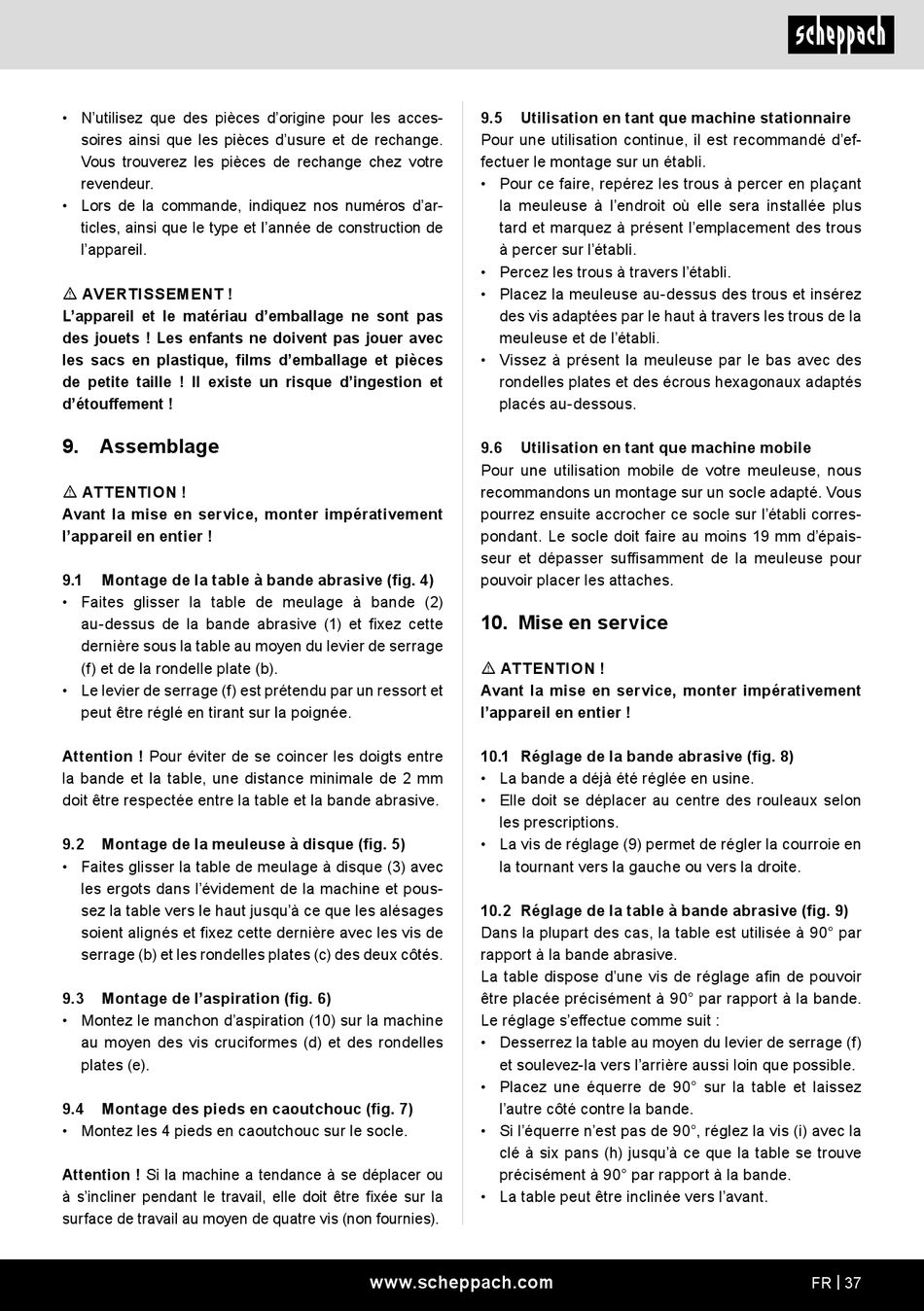

• N'utilisez que des pièces d'origine pour les acces-
soires ainsi que les pièces d'usure et de rechange.
Vous trouverez les pièces de rechange chez votre
revendeur.
• Lors de la commande, indiquez nos numéros d'ar-
ticles, ainsi que le type et l'année de construction de
l'appareil.
m AVERTISSEMENT !
L'appareil et le matériau d'emballage ne sont pas
des jouets ! Les enfants ne doivent pas jouer avec
les sacs en plastique, films d'emballage et pièces
de petite taille ! Il existe un risque d'ingestion et
d'étouffement !
9. Assemblage
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
9.1 Montage de la table à bande abrasive (fig. 4)
• Faites glisser la table de meulage à bande (2)
au-dessus de la bande abrasive (1) et fixez cette
dernière sous la table au moyen du levier de serrage
(f) et de la rondelle plate (b).
• Le levier de serrage (f) est prétendu par un ressort et
peut être réglé en tirant sur la poignée.
Attention ! Pour éviter de se coincer les doigts entre
la bande et la table, une distance minimale de 2 mm
doit être respectée entre la table et la bande abrasive.
9.2 Montage de la meuleuse à disque (fig. 5)
• Faites glisser la table de meulage à disque (3) avec
les ergots dans l'évidement de la machine et pous-
sez la table vers le haut jusqu'à ce que les alésages
soient alignés et fixez cette dernière avec les vis de
serrage (b) et les rondelles plates (c) des deux côtés.
9.3 Montage de l'aspiration (fig. 6)
• Montez le manchon d'aspiration (10) sur la machine
au moyen des vis cruciformes (d) et des rondelles
plates (e).
9.4 Montage des pieds en caoutchouc (fig. 7)
• Montez les 4 pieds en caoutchouc sur le socle.
Attention ! Si la machine a tendance à se déplacer ou
à s'incliner pendant le travail, elle doit être fixée sur la
surface de travail au moyen de quatre vis (non fournies).
9.5 Utilisation en tant que machine stationnaire
Pour une utilisation continue, il est recommandé d'ef-
fectuer le montage sur un établi.
• Pour ce faire, repérez les trous à percer en plaçant
la meuleuse à l'endroit où elle sera installée plus
tard et marquez à présent l'emplacement des trous
à percer sur l'établi.
• Percez les trous à travers l'établi.
• Placez la meuleuse au-dessus des trous et insérez
des vis adaptées par le haut à travers les trous de la
meuleuse et de l'établi.
• Vissez à présent la meuleuse par le bas avec des
rondelles plates et des écrous hexagonaux adaptés
placés au-dessous.
9.6 Utilisation en tant que machine mobile
Pour une utilisation mobile de votre meuleuse, nous
recommandons un montage sur un socle adapté. Vous
pourrez ensuite accrocher ce socle sur l'établi corres-
pondant. Le socle doit faire au moins 19 mm d'épais-
seur et dépasser suffisamment de la meuleuse pour
pouvoir placer les attaches.
10. Mise en service
m ATTENTION !
Avant la mise en service, monter impérativement
l'appareil en entier !
10.1 Réglage de la bande abrasive (fig. 8)
• La bande a déjà été réglée en usine.
• Elle doit se déplacer au centre des rouleaux selon
les prescriptions.
• La vis de réglage (9) permet de régler la courroie en
la tournant vers la gauche ou vers la droite.
10.2 Réglage de la table à bande abrasive (fig. 9)
Dans la plupart des cas, la table est utilisée à 90° par
rapport à la bande abrasive.
La table dispose d'une vis de réglage afin de pouvoir
être placée précisément à 90° par rapport à la bande.
Le réglage s'effectue comme suit :
• Desserrez la table au moyen du levier de serrage (f)
et soulevez-la vers l'arrière aussi loin que possible.
• Placez une équerre de 90° sur la table et laissez
l'autre côté contre la bande.
• Si l'équerre n'est pas de 90°, réglez la vis (i) avec la
clé à six pans (h) jusqu'à ce que la table se trouve
précisément à 90° par rapport à la bande.
• La table peut être inclinée vers l'avant.
