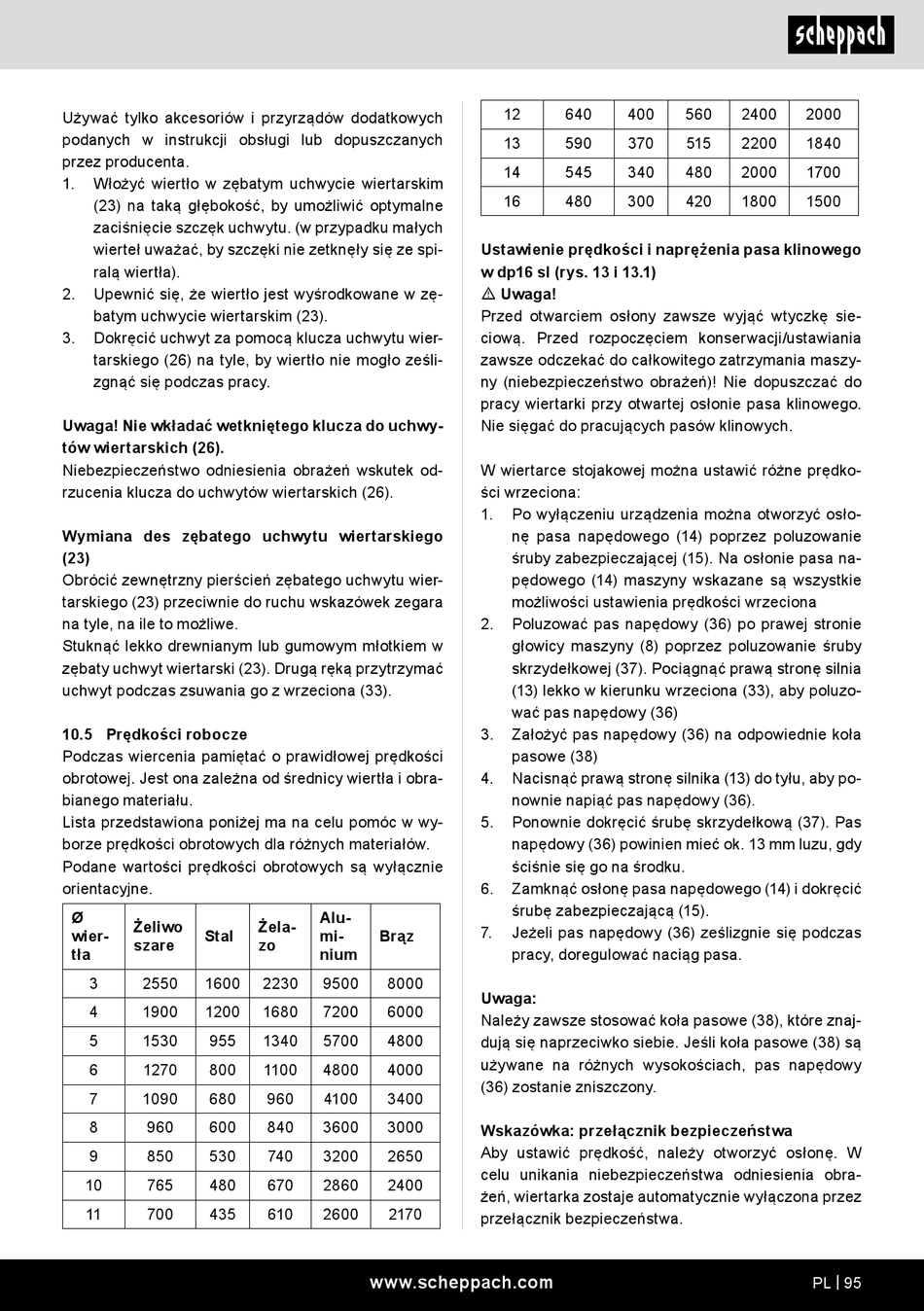

Używać tylko akcesoriów i przyrządów dodatkowych
podanych w instrukcji obsługi lub dopuszczanych
przez producenta.
1. Włożyć wiertło w zębatym uchwycie wiertarskim
(23) na taką głębokość, by umożliwić optymalne
zaciśnięcie szczęk uchwytu. (w przypadku małych
wierteł uważać, by szczęki nie zetknęły się ze spi-
ralą wiertła).
2. Upewnić się, że wiertło jest wyśrodkowane w zę-
batym uchwycie wiertarskim (23).
3. Dokręcić uchwyt za pomocą klucza uchwytu wier-
tarskiego (26) na tyle, by wiertło nie mogło ześli-
zgnąć się podczas pracy.
Uwaga! Nie wkładać wetkniętego klucza do uchwy-
tów wiertarskich (26).
Niebezpieczeństwo odniesienia obrażeń wskutek od-
rzucenia klucza do uchwytów wiertarskich (26).
Wymiana des zębatego uchwytu wiertarskiego
(23)
Obrócić zewnętrzny pierścień zębatego uchwytu wier-
tarskiego (23) przeciwnie do ruchu wskazówek zegara
na tyle, na ile to możliwe.
Stuknąć lekko drewnianym lub gumowym młotkiem w
zębaty uchwyt wiertarski (23). Drugą ręką przytrzymać
uchwyt podczas zsuwania go z wrzeciona (33).
10.5 Prędkości robocze
Podczas wiercenia pamiętać o prawidłowej prędkości
obrotowej. Jest ona zależna od średnicy wiertła i obra-
bianego materiału.
Lista przedstawiona poniżej ma na celu pomóc w wy-
borze prędkości obrotowych dla różnych materiałów.
Podane wartości prędkości obrotowych są wyłącznie
orientacyjne.
Ø
Żeliwo
wier- Stal
szare
tła
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
Alu-
Żela-
mi- Brąz
zo
nium
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
www.scheppach.com
12 640 400
13 590 370
14 545 340
16 480 300
Ustawienie prędkości i naprężenia pasa klinowego
w dp16 sl (rys. 13 i 13.1)
m Uwaga!
Przed otwarciem osłony zawsze wyjąć wtyczkę sie-
ciową. Przed rozpoczęciem konserwacji/ustawiania
zawsze odczekać do całkowitego zatrzymania maszy-
ny (niebezpieczeństwo obrażeń)! Nie dopuszczać do
pracy wiertarki przy otwartej osłonie pasa klinowego.
Nie sięgać do pracujących pasów klinowych.
W wiertarce stojakowej można ustawić różne prędko-
ści wrzeciona:
1. Po wyłączeniu urządzenia można otworzyć osło-
nę pasa napędowego (14) poprzez poluzowanie
śruby zabezpieczającej (15). Na osłonie pasa na-
pędowego (14) maszyny wskazane są wszystkie
możliwości ustawienia prędkości wrzeciona
2. Poluzować pas napędowy (36) po prawej stronie
głowicy maszyny (8) poprzez poluzowanie śruby
skrzydełkowej (37). Pociągnąć prawą stronę silnia
(13) lekko w kierunku wrzeciona (33), aby poluzo-
wać pas napędowy (36)
3. Założyć pas napędowy (36) na odpowiednie koła
pasowe (38)
4. Nacisnąć prawą stronę silnika (13) do tyłu, aby po-
nownie napiąć pas napędowy (36).
5. Ponownie dokręcić śrubę skrzydełkową (37). Pas
napędowy (36) powinien mieć ok. 13 mm luzu, gdy
ściśnie się go na środku.
6. Zamknąć osłonę pasa napędowego (14) i dokręcić
śrubę zabezpieczającą (15).
7. Jeżeli pas napędowy (36) ześlizgnie się podczas
pracy, doregulować naciąg pasa.
Uwaga:
Należy zawsze stosować koła pasowe (38), które znaj-
dują się naprzeciwko siebie. Jeśli koła pasowe (38) są
używane na różnych wysokościach, pas napędowy
(36) zostanie zniszczony.
Wskazówka: przełącznik bezpieczeństwa
Aby ustawić prędkość, należy otworzyć osłonę. W
celu unikania niebezpieczeństwa odniesienia obra-
żeń, wiertarka zostaje automatycznie wyłączona przez
przełącznik bezpieczeństwa.
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
