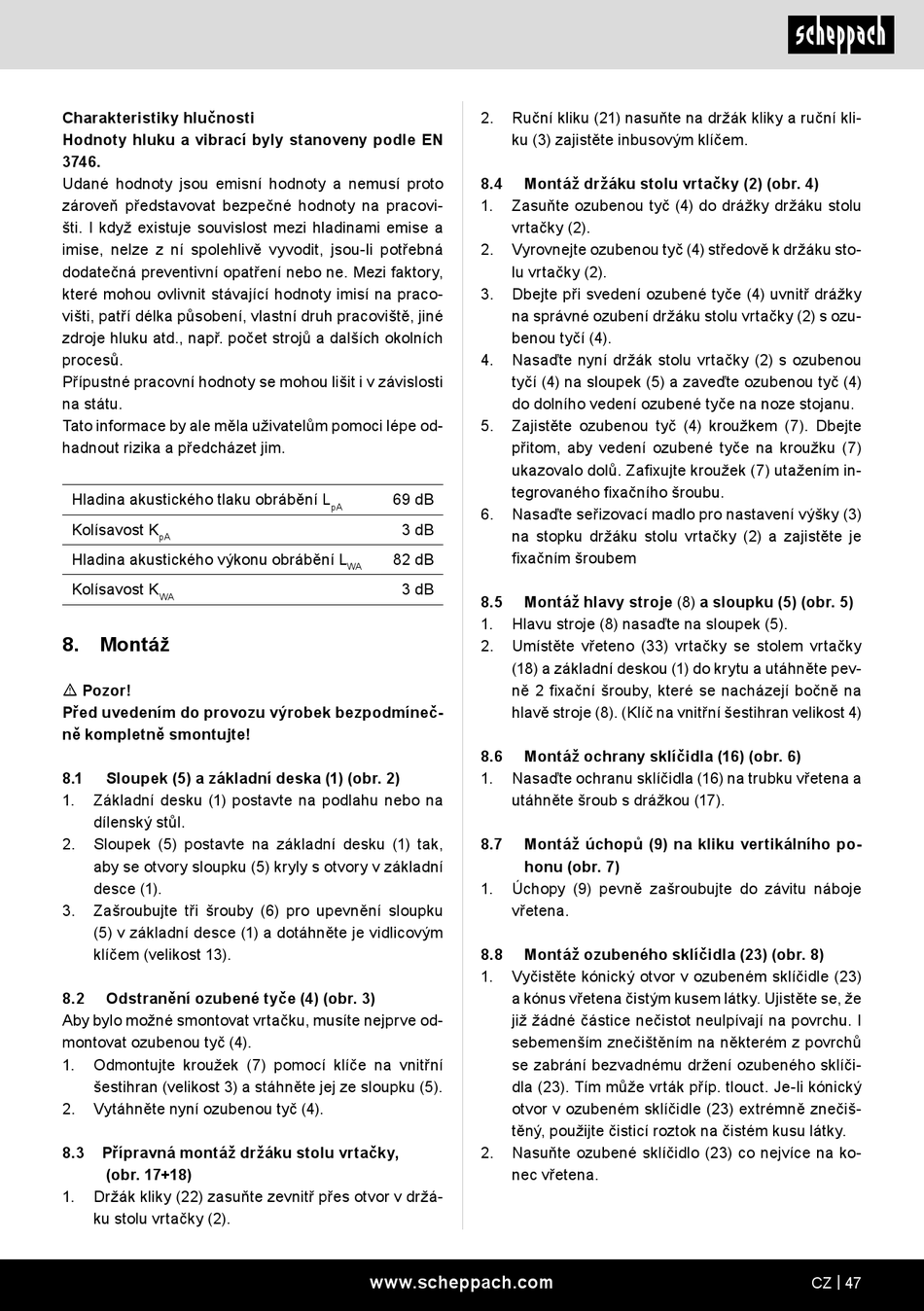

Scheppach DP16SL Originalbetriebsanleitung Seite 47

Charakteristiky hlučnosti
Hodnoty hluku a vibrací byly stanoveny podle EN
3746.
Udané hodnoty jsou emisní hodnoty a nemusí proto
zároveň představovat bezpečné hodnoty na pracovi-
šti. I když existuje souvislost mezi hladinami emise a
imise, nelze z ní spolehlivě vyvodit, jsou-li potřebná
dodatečná preventivní opatření nebo ne. Mezi faktory,
které mohou ovlivnit stávající hodnoty imisí na praco-
višti, patří délka působení, vlastní druh pracoviště, jiné
zdroje hluku atd., např. počet strojů a dalších okolních
procesů.
Přípustné pracovní hodnoty se mohou lišit i v závislosti
na státu.
Tato informace by ale měla uživatelům pomoci lépe od-
hadnout rizika a předcházet jim.
Hladina akustického tlaku obrábění L
Kolísavost K
pA
Hladina akustického výkonu obrábění L
Kolísavost K
WA
8. Montáž
m Pozor!
Před uvedením do provozu výrobek bezpodmíneč-
ně kompletně smontujte!
8.1 Sloupek (5) a základní deska (1) (obr. 2)
1. Základní desku (1) postavte na podlahu nebo na
dílenský stůl.
2. Sloupek (5) postavte na základní desku (1) tak,
aby se otvory sloupku (5) kryly s otvory v základní
desce (1).
3. Zašroubujte tři šrouby (6) pro upevnění sloupku
(5) v základní desce (1) a dotáhněte je vidlicovým
klíčem (velikost 13).
8.2 Odstranění ozubené tyče (4) (obr. 3)
Aby bylo možné smontovat vrtačku, musíte nejprve od-
montovat ozubenou tyč (4).
1. Odmontujte kroužek (7) pomocí klíče na vnitřní
šestihran (velikost 3) a stáhněte jej ze sloupku (5).
2. Vytáhněte nyní ozubenou tyč (4).
8.3 Přípravná montáž držáku stolu vrtačky,
(obr. 17+18)
1. Držák kliky (22) zasuňte zevnitř přes otvor v držá-
ku stolu vrtačky (2).
2.
8.4
1.
2.
3.
4.
5.
69 dB
pA
6.
3 dB
82 dB
WA
3 dB
8.5
1.
2.
8.6
1.
8.7
1.
8.8
1.
2.
www.scheppach.com
Ruční kliku (21) nasuňte na držák kliky a ruční kli-
ku (3) zajistěte inbusovým klíčem.
Montáž držáku stolu vrtačky (2) (obr. 4)
Zasuňte ozubenou tyč (4) do drážky držáku stolu
vrtačky (2).
Vyrovnejte ozubenou tyč (4) středově k držáku sto-
lu vrtačky (2).
Dbejte při svedení ozubené tyče (4) uvnitř drážky
na správné ozubení držáku stolu vrtačky (2) s ozu-
benou tyčí (4).
Nasaďte nyní držák stolu vrtačky (2) s ozubenou
tyčí (4) na sloupek (5) a zaveďte ozubenou tyč (4)
do dolního vedení ozubené tyče na noze stojanu.
Zajistěte ozubenou tyč (4) kroužkem (7). Dbejte
přitom, aby vedení ozubené tyče na kroužku (7)
ukazovalo dolů. Zafixujte kroužek (7) utažením in-
tegrovaného fixačního šroubu.
Nasaďte seřizovací madlo pro nastavení výšky (3)
na stopku držáku stolu vrtačky (2) a zajistěte je
fixačním šroubem
Montáž hlavy stroje (8) a sloupku (5) (obr. 5)
Hlavu stroje (8) nasaďte na sloupek (5).
Umístěte vřeteno (33) vrtačky se stolem vrtačky
(18) a základní deskou (1) do krytu a utáhněte pev-
ně 2 fixační šrouby, které se nacházejí bočně na
hlavě stroje (8). (Klíč na vnitřní šestihran velikost 4)
Montáž ochrany sklíčidla (16) (obr. 6)
Nasaďte ochranu sklíčidla (16) na trubku vřetena a
utáhněte šroub s drážkou (17).
Montáž úchopů (9) na kliku vertikálního po-
honu (obr. 7)
Úchopy (9) pevně zašroubujte do závitu náboje
vřetena.
Montáž ozubeného sklíčidla (23) (obr. 8)
Vyčistěte kónický otvor v ozubeném sklíčidle (23)
a kónus vřetena čistým kusem látky. Ujistěte se, že
již žádné částice nečistot neulpívají na povrchu. I
sebemenším znečištěním na některém z povrchů
se zabrání bezvadnému držení ozubeného sklíči-
dla (23). Tím může vrták příp. tlouct. Je-li kónický
otvor v ozubeném sklíčidle (23) extrémně znečiš-
těný, použijte čisticí roztok na čistém kusu látky.
Nasuňte ozubené sklíčidlo (23) co nejvíce na ko-
nec vřetena.
