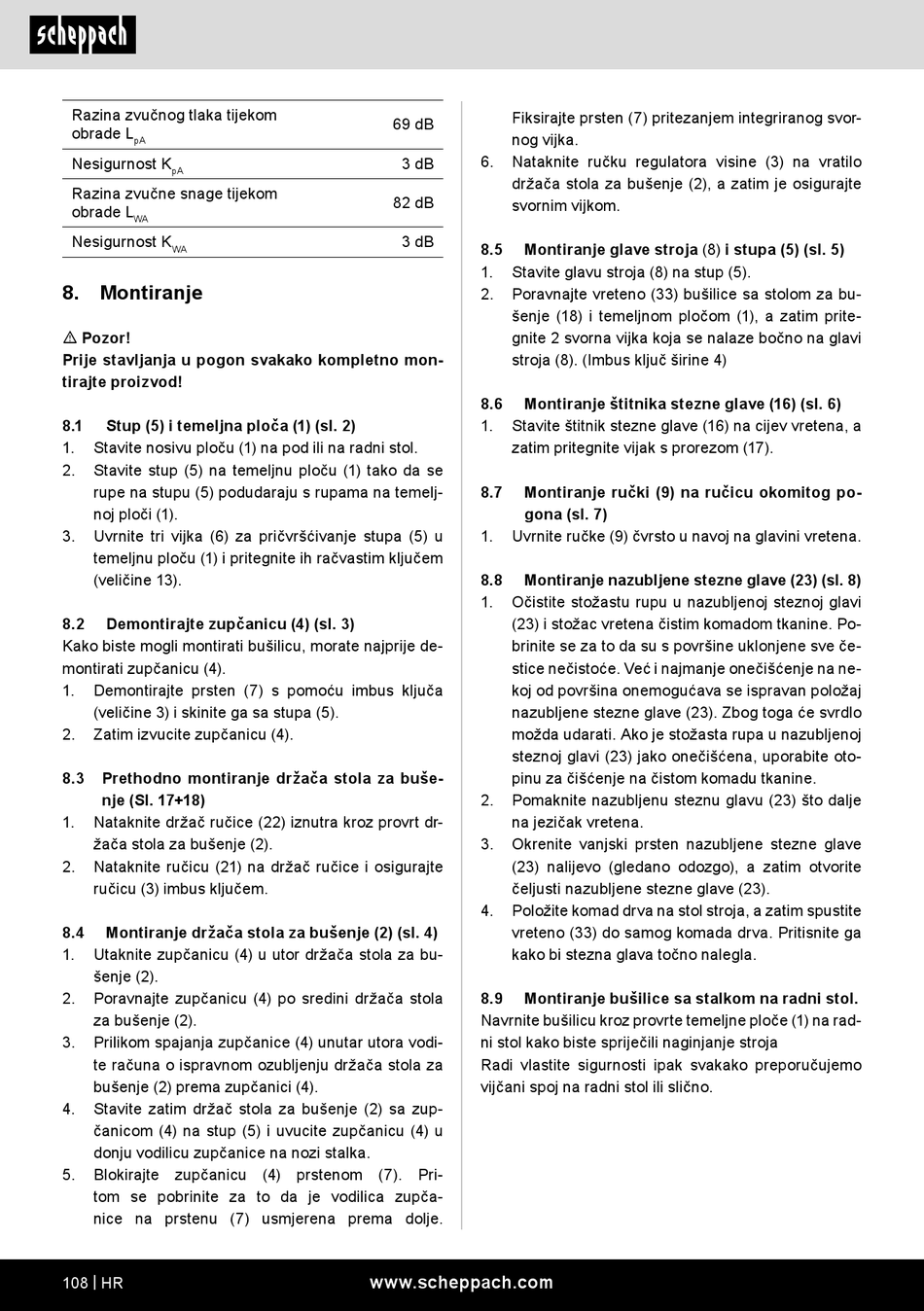

Scheppach DP16SL Originalbetriebsanleitung Seite 108

Razina zvučnog tlaka tijekom
obrade L
pA
Nesigurnost K
pA
Razina zvučne snage tijekom
obrade L
WA
Nesigurnost K
WA
8. Montiranje
m Pozor!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
8.1 Stup (5) i temeljna ploča (1) (sl. 2)
1. Stavite nosivu ploču (1) na pod ili na radni stol.
2. Stavite stup (5) na temeljnu ploču (1) tako da se
rupe na stupu (5) podudaraju s rupama na temelj-
noj ploči (1).
3. Uvrnite tri vijka (6) za pričvršćivanje stupa (5) u
temeljnu ploču (1) i pritegnite ih račvastim ključem
(veličine 13).
8.2 Demontirajte zupčanicu (4) (sl. 3)
Kako biste mogli montirati bušilicu, morate najprije de-
montirati zupčanicu (4).
1. Demontirajte prsten (7) s pomoću imbus ključa
(veličine 3) i skinite ga sa stupa (5).
2. Zatim izvucite zupčanicu (4).
8.3 Prethodno montiranje držača stola za buše-
nje (Sl. 17+18)
1. Nataknite držač ručice (22) iznutra kroz provrt dr-
žača stola za bušenje (2).
2. Nataknite ručicu (21) na držač ručice i osigurajte
ručicu (3) imbus ključem.
8.4 Montiranje držača stola za bušenje (2) (sl. 4)
1. Utaknite zupčanicu (4) u utor držača stola za bu-
šenje (2).
2. Poravnajte zupčanicu (4) po sredini držača stola
za bušenje (2).
3. Prilikom spajanja zupčanice (4) unutar utora vodi-
te računa o ispravnom ozubljenju držača stola za
bušenje (2) prema zupčanici (4).
4. Stavite zatim držač stola za bušenje (2) sa zup-
čanicom (4) na stup (5) i uvucite zupčanicu (4) u
donju vodilicu zupčanice na nozi stalka.
5. Blokirajte zupčanicu (4) prstenom (7). Pri-
tom se pobrinite za to da je vodilica zupča-
nice na prstenu (7) usmjerena prema dolje.
108 | HR
Fiksirajte prsten (7) pritezanjem integriranog svor-
69 dB
nog vijka.
6. Nataknite ručku regulatora visine (3) na vratilo
3 dB
držača stola za bušenje (2), a zatim je osigurajte
82 dB
svornim vijkom.
3 dB
8.5 Montiranje glave stroja (8) i stupa (5) (sl. 5)
1. Stavite glavu stroja (8) na stup (5).
2. Poravnajte vreteno (33) bušilice sa stolom za bu-
šenje (18) i temeljnom pločom (1), a zatim prite-
gnite 2 svorna vijka koja se nalaze bočno na glavi
stroja (8). (Imbus ključ širine 4)
8.6 Montiranje štitnika stezne glave (16) (sl. 6)
1. Stavite štitnik stezne glave (16) na cijev vretena, a
zatim pritegnite vijak s prorezom (17).
8.7 Montiranje ručki (9) na ručicu okomitog po-
gona (sl. 7)
1. Uvrnite ručke (9) čvrsto u navoj na glavini vretena.
8.8 Montiranje nazubljene stezne glave (23) (sl. 8)
1. Očistite stožastu rupu u nazubljenoj steznoj glavi
(23) i stožac vretena čistim komadom tkanine. Po-
brinite se za to da su s površine uklonjene sve če-
stice nečistoće. Već i najmanje onečišćenje na ne-
koj od površina onemogućava se ispravan položaj
nazubljene stezne glave (23). Zbog toga će svrdlo
možda udarati. Ako je stožasta rupa u nazubljenoj
steznoj glavi (23) jako onečišćena, uporabite oto-
pinu za čišćenje na čistom komadu tkanine.
2. Pomaknite nazubljenu steznu glavu (23) što dalje
na jezičak vretena.
3. Okrenite vanjski prsten nazubljene stezne glave
(23) nalijevo (gledano odozgo), a zatim otvorite
čeljusti nazubljene stezne glave (23).
4. Položite komad drva na stol stroja, a zatim spustite
vreteno (33) do samog komada drva. Pritisnite ga
kako bi stezna glava točno nalegla.
8.9 Montiranje bušilice sa stalkom na radni stol.
Navrnite bušilicu kroz provrte temeljne ploče (1) na rad-
ni stol kako biste spriječili naginjanje stroja
Radi vlastite sigurnosti ipak svakako preporučujemo
vijčani spoj na radni stol ili slično.
