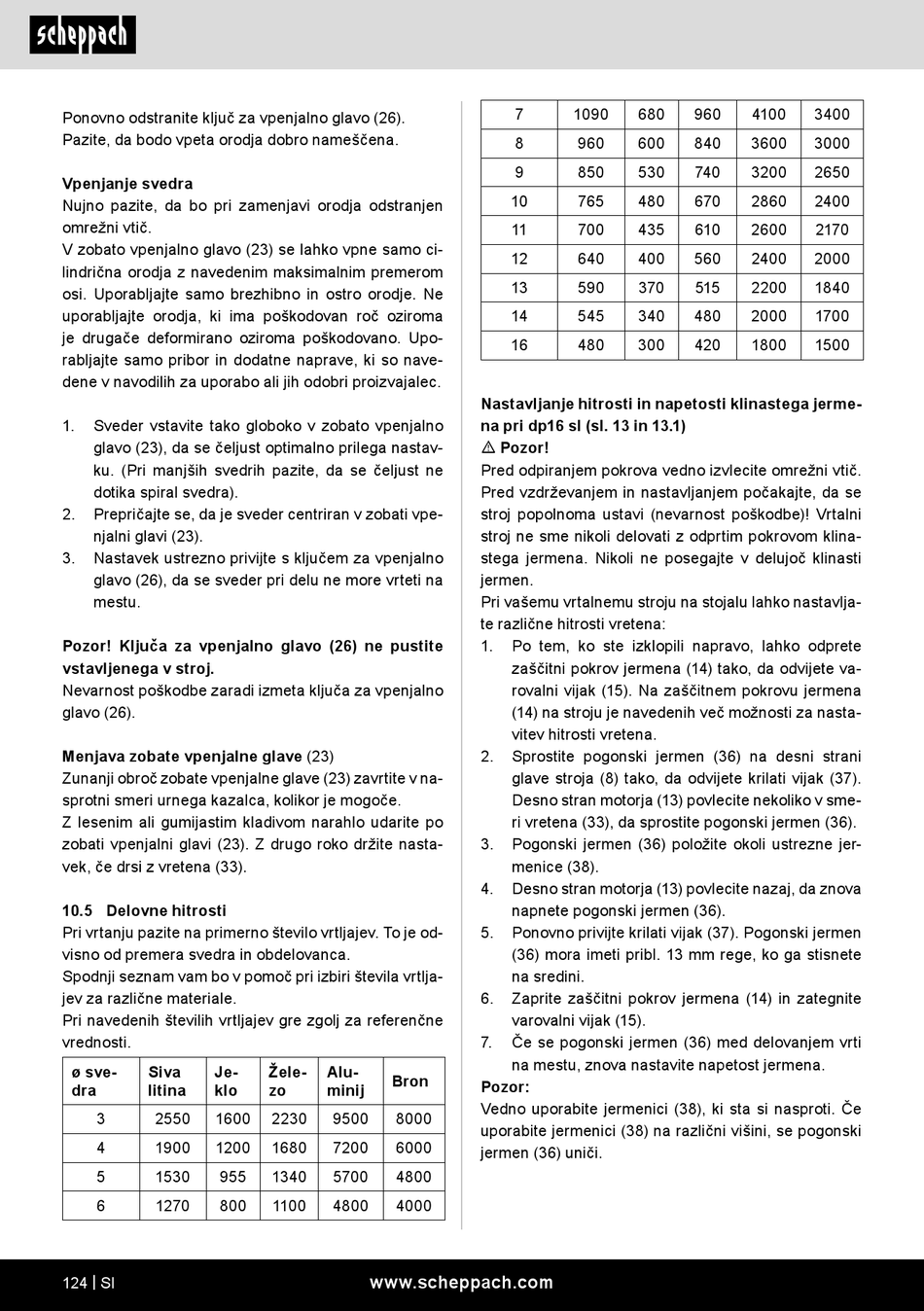

Scheppach DP16SL Originalbetriebsanleitung Seite 124

Ponovno odstranite ključ za vpenjalno glavo (26).
Pazite, da bodo vpeta orodja dobro nameščena.
Vpenjanje svedra
Nujno pazite, da bo pri zamenjavi orodja odstranjen
omrežni vtič.
V zobato vpenjalno glavo (23) se lahko vpne samo ci-
lindrična orodja z navedenim maksimalnim premerom
osi. Uporabljajte samo brezhibno in ostro orodje. Ne
uporabljajte orodja, ki ima poškodovan roč oziroma
je drugače deformirano oziroma poškodovano. Upo-
rabljajte samo pribor in dodatne naprave, ki so nave-
dene v navodilih za uporabo ali jih odobri proizvajalec.
1. Sveder vstavite tako globoko v zobato vpenjalno
glavo (23), da se čeljust optimalno prilega nastav-
ku. (Pri manjših svedrih pazite, da se čeljust ne
dotika spiral svedra).
2. Prepričajte se, da je sveder centriran v zobati vpe-
njalni glavi (23).
3. Nastavek ustrezno privijte s ključem za vpenjalno
glavo (26), da se sveder pri delu ne more vrteti na
mestu.
Pozor! Ključa za vpenjalno glavo (26) ne pustite
vstavljenega v stroj.
Nevarnost poškodbe zaradi izmeta ključa za vpenjalno
glavo (26).
Menjava zobate vpenjalne glave (23)
Zunanji obroč zobate vpenjalne glave (23) zavrtite v na-
sprotni smeri urnega kazalca, kolikor je mogoče.
Z lesenim ali gumijastim kladivom narahlo udarite po
zobati vpenjalni glavi (23). Z drugo roko držite nasta-
vek, če drsi z vretena (33).
10.5 Delovne hitrosti
Pri vrtanju pazite na primerno število vrtljajev. To je od-
visno od premera svedra in obdelovanca.
Spodnji seznam vam bo v pomoč pri izbiri števila vrtlja-
jev za različne materiale.
Pri navedenih številih vrtljajev gre zgolj za referenčne
vrednosti.
ø sve- Siva Je-
dra litina klo
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
124 | SI
Žele- Alu-
Bron
zo minij
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
www.scheppach.com
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Nastavljanje hitrosti in napetosti klinastega jerme-
na pri dp16 sl (sl. 13 in 13.1)
m Pozor!
Pred odpiranjem pokrova vedno izvlecite omrežni vtič.
Pred vzdrževanjem in nastavljanjem počakajte, da se
stroj popolnoma ustavi (nevarnost poškodbe)! Vrtalni
stroj ne sme nikoli delovati z odprtim pokrovom klina-
stega jermena. Nikoli ne posegajte v delujoč klinasti
jermen.
Pri vašemu vrtalnemu stroju na stojalu lahko nastavlja-
te različne hitrosti vretena:
1. Po tem, ko ste izklopili napravo, lahko odprete
zaščitni pokrov jermena (14) tako, da odvijete va-
rovalni vijak (15). Na zaščitnem pokrovu jermena
(14) na stroju je navedenih več možnosti za nasta-
vitev hitrosti vretena.
2. Sprostite pogonski jermen (36) na desni strani
glave stroja (8) tako, da odvijete krilati vijak (37).
Desno stran motorja (13) povlecite nekoliko v sme-
ri vretena (33), da sprostite pogonski jermen (36).
3. Pogonski jermen (36) položite okoli ustrezne jer-
menice (38).
4. Desno stran motorja (13) povlecite nazaj, da znova
napnete pogonski jermen (36).
5. Ponovno privijte krilati vijak (37). Pogonski jermen
(36) mora imeti pribl. 13 mm rege, ko ga stisnete
na sredini.
6. Zaprite zaščitni pokrov jermena (14) in zategnite
varovalni vijak (15).
7. Če se pogonski jermen (36) med delovanjem vrti
na mestu, znova nastavite napetost jermena.
Pozor:
Vedno uporabite jermenici (38), ki sta si nasproti. Če
uporabite jermenici (38) na različni višini, se pogonski
jermen (36) uniči.
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
