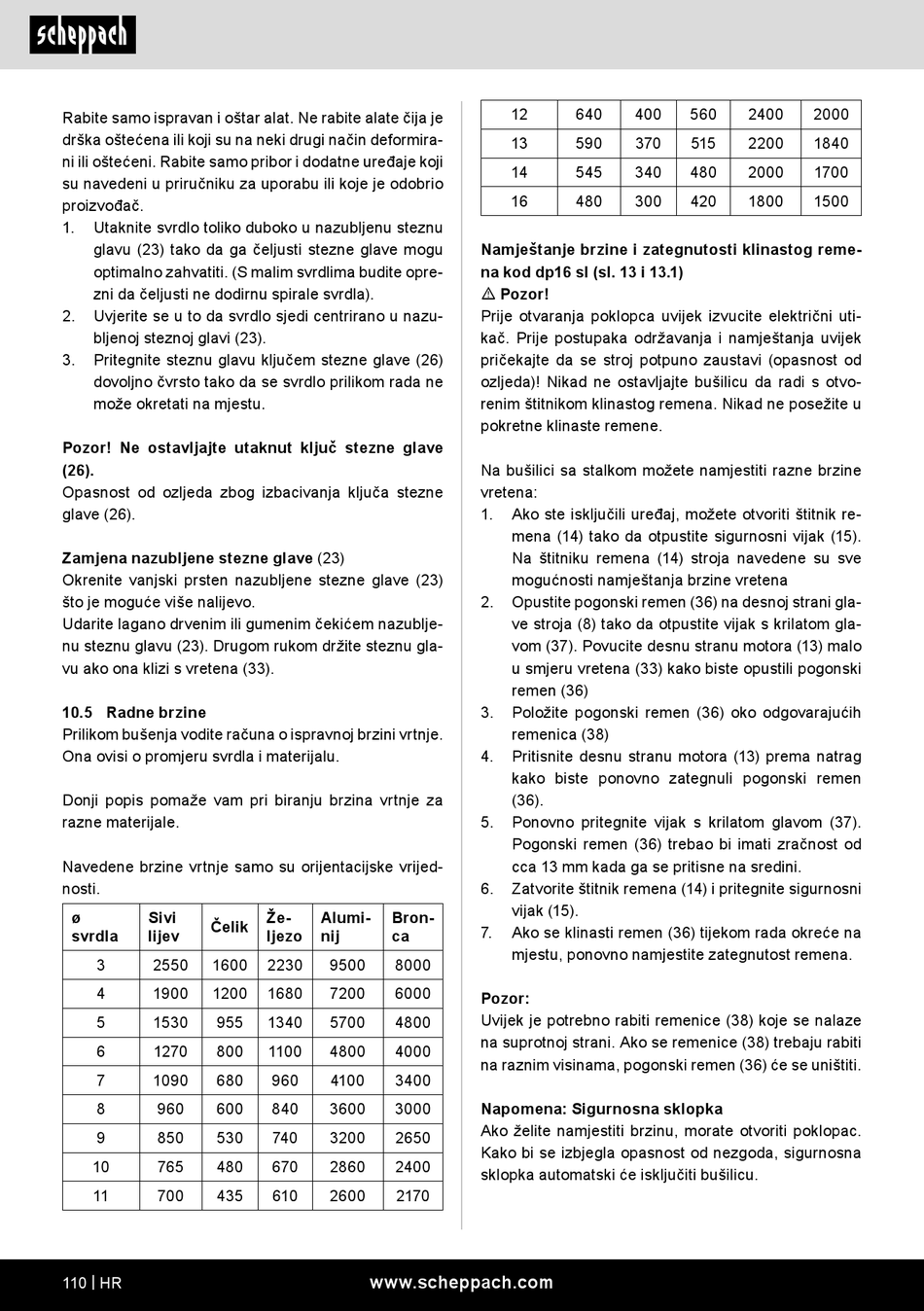

Scheppach DP16SL Originalbetriebsanleitung Seite 110

Rabite samo ispravan i oštar alat. Ne rabite alate čija je
drška oštećena ili koji su na neki drugi način deformira-
ni ili oštećeni. Rabite samo pribor i dodatne uređaje koji
su navedeni u priručniku za uporabu ili koje je odobrio
proizvođač.
1. Utaknite svrdlo toliko duboko u nazubljenu steznu
glavu (23) tako da ga čeljusti stezne glave mogu
optimalno zahvatiti. (S malim svrdlima budite opre-
zni da čeljusti ne dodirnu spirale svrdla).
2. Uvjerite se u to da svrdlo sjedi centrirano u nazu-
bljenoj steznoj glavi (23).
3. Pritegnite steznu glavu ključem stezne glave (26)
dovoljno čvrsto tako da se svrdlo prilikom rada ne
može okretati na mjestu.
Pozor! Ne ostavljajte utaknut ključ stezne glave
(26).
Opasnost od ozljeda zbog izbacivanja ključa stezne
glave (26).
Zamjena nazubljene stezne glave (23)
Okrenite vanjski prsten nazubljene stezne glave (23)
što je moguće više nalijevo.
Udarite lagano drvenim ili gumenim čekićem nazublje-
nu steznu glavu (23). Drugom rukom držite steznu gla-
vu ako ona klizi s vretena (33).
10.5 Radne brzine
Prilikom bušenja vodite računa o ispravnoj brzini vrtnje.
Ona ovisi o promjeru svrdla i materijalu.
Donji popis pomaže vam pri biranju brzina vrtnje za
razne materijale.
Navedene brzine vrtnje samo su orijentacijske vrijed-
nosti.
ø Sivi
Čelik
svrdla lijev
3 2550 1600
4 1900 1200
5 1530 955
6 1270 800
7 1090 680
8 960 600
9 850 530
10 765 480
11 700 435
110 | HR
Že- Alumi- Bron-
ljezo nij ca
2230 9500 8000
1680 7200 6000
1340 5700 4800
1100 4800 4000
960 4100 3400
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
www.scheppach.com
12 640 400
13 590 370
14 545 340
16 480 300
Namještanje brzine i zategnutosti klinastog reme-
na kod dp16 sl (sl. 13 i 13.1)
m Pozor!
Prije otvaranja poklopca uvijek izvucite električni uti-
kač. Prije postupaka održavanja i namještanja uvijek
pričekajte da se stroj potpuno zaustavi (opasnost od
ozljeda)! Nikad ne ostavljajte bušilicu da radi s otvo-
renim štitnikom klinastog remena. Nikad ne posežite u
pokretne klinaste remene.
Na bušilici sa stalkom možete namjestiti razne brzine
vretena:
1. Ako ste isključili uređaj, možete otvoriti štitnik re-
mena (14) tako da otpustite sigurnosni vijak (15).
Na štitniku remena (14) stroja navedene su sve
mogućnosti namještanja brzine vretena
2. Opustite pogonski remen (36) na desnoj strani gla-
ve stroja (8) tako da otpustite vijak s krilatom gla-
vom (37). Povucite desnu stranu motora (13) malo
u smjeru vretena (33) kako biste opustili pogonski
remen (36)
3. Položite pogonski remen (36) oko odgovarajućih
remenica (38)
4. Pritisnite desnu stranu motora (13) prema natrag
kako biste ponovno zategnuli pogonski remen
(36).
5. Ponovno pritegnite vijak s krilatom glavom (37).
Pogonski remen (36) trebao bi imati zračnost od
cca 13 mm kada ga se pritisne na sredini.
6. Zatvorite štitnik remena (14) i pritegnite sigurnosni
vijak (15).
7. Ako se klinasti remen (36) tijekom rada okreće na
mjestu, ponovno namjestite zategnutost remena.
Pozor:
Uvijek je potrebno rabiti remenice (38) koje se nalaze
na suprotnoj strani. Ako se remenice (38) trebaju rabiti
na raznim visinama, pogonski remen (36) će se uništiti.
Napomena: Sigurnosna sklopka
Ako želite namjestiti brzinu, morate otvoriti poklopac.
Kako bi se izbjegla opasnost od nezgoda, sigurnosna
sklopka automatski će isključiti bušilicu.
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
