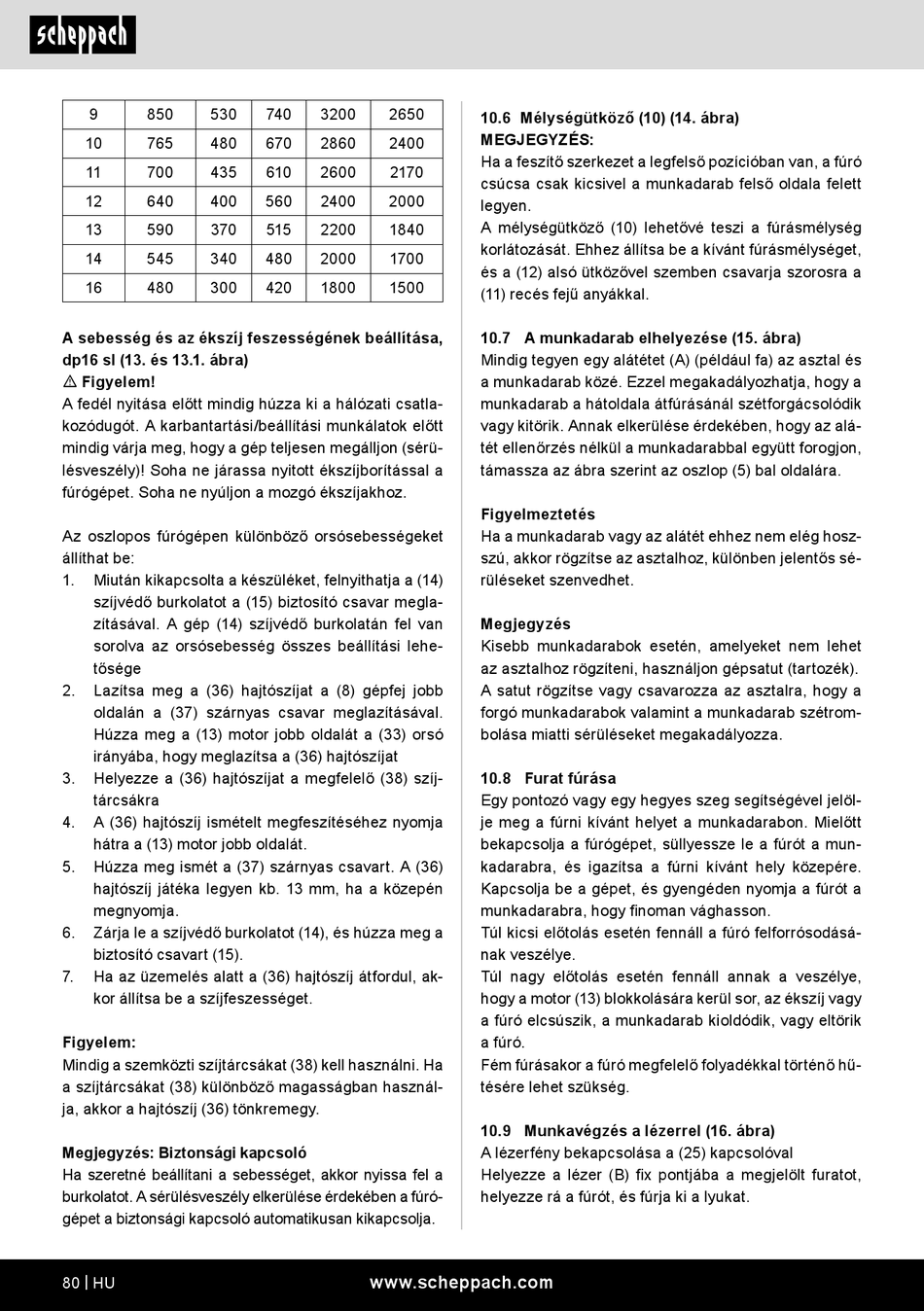

Scheppach DP16SL Originalbetriebsanleitung Seite 80

9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
A sebesség és az ékszíj feszességének beállítása,
dp16 sl (13. és 13.1. ábra)
m Figyelem!
A fedél nyitása előtt mindig húzza ki a hálózati csatla-
kozódugót. A karbantartási/beállítási munkálatok előtt
mindig várja meg, hogy a gép teljesen megálljon (sérü-
lésveszély)! Soha ne járassa nyitott ékszíjborítással a
fúrógépet. Soha ne nyúljon a mozgó ékszíjakhoz.
Az oszlopos fúrógépen különböző orsósebességeket
állíthat be:
1. Miután kikapcsolta a készüléket, felnyithatja a (14)
szíjvédő burkolatot a (15) biztosító csavar megla-
zításával. A gép (14) szíjvédő burkolatán fel van
sorolva az orsósebesség összes beállítási lehe-
tősége
2. Lazítsa meg a (36) hajtószíjat a (8) gépfej jobb
oldalán a (37) szárnyas csavar meglazításával.
Húzza meg a (13) motor jobb oldalát a (33) orsó
irányába, hogy meglazítsa a (36) hajtószíjat
3. Helyezze a (36) hajtószíjat a megfelelő (38) szíj-
tárcsákra
4. A (36) hajtószíj ismételt megfeszítéséhez nyomja
hátra a (13) motor jobb oldalát.
5. Húzza meg ismét a (37) szárnyas csavart. A (36)
hajtószíj játéka legyen kb. 13 mm, ha a közepén
megnyomja.
6. Zárja le a szíjvédő burkolatot (14), és húzza meg a
biztosító csavart (15).
7. Ha az üzemelés alatt a (36) hajtószíj átfordul, ak-
kor állítsa be a szíjfeszességet.
Figyelem:
Mindig a szemközti szíjtárcsákat (38) kell használni. Ha
a szíjtárcsákat (38) különböző magasságban használ-
ja, akkor a hajtószíj (36) tönkremegy.
Megjegyzés: Biztonsági kapcsoló
Ha szeretné beállítani a sebességet, akkor nyissa fel a
burkolatot. A sérülésveszély elkerülése érdekében a fúró-
gépet a biztonsági kapcsoló automatikusan kikapcsolja.
80 | HU
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
www.scheppach.com
10.6 Mélységütköző (10) (14. ábra)
MEGJEGYZÉS:
Ha a feszítő szerkezet a legfelső pozícióban van, a fúró
csúcsa csak kicsivel a munkadarab felső oldala felett
legyen.
A mélységütköző (10) lehetővé teszi a fúrásmélység
korlátozását. Ehhez állítsa be a kívánt fúrásmélységet,
és a (12) alsó ütközővel szemben csavarja szorosra a
(11) recés fejű anyákkal.
10.7 A munkadarab elhelyezése (15. ábra)
Mindig tegyen egy alátétet (A) (például fa) az asztal és
a munkadarab közé. Ezzel megakadályozhatja, hogy a
munkadarab a hátoldala átfúrásánál szétforgácsolódik
vagy kitörik. Annak elkerülése érdekében, hogy az alá-
tét ellenőrzés nélkül a munkadarabbal együtt forogjon,
támassza az ábra szerint az oszlop (5) bal oldalára.
Figyelmeztetés
Ha a munkadarab vagy az alátét ehhez nem elég hosz-
szú, akkor rögzítse az asztalhoz, különben jelentős sé-
rüléseket szenvedhet.
Megjegyzés
Kisebb munkadarabok esetén, amelyeket nem lehet
az asztalhoz rögzíteni, használjon gépsatut (tartozék).
A satut rögzítse vagy csavarozza az asztalra, hogy a
forgó munkadarabok valamint a munkadarab szétrom-
bolása miatti sérüléseket megakadályozza.
10.8 Furat fúrása
Egy pontozó vagy egy hegyes szeg segítségével jelöl-
je meg a fúrni kívánt helyet a munkadarabon. Mielőtt
bekapcsolja a fúrógépet, süllyessze le a fúrót a mun-
kadarabra, és igazítsa a fúrni kívánt hely közepére.
Kapcsolja be a gépet, és gyengéden nyomja a fúrót a
munkadarabra, hogy finoman vághasson.
Túl kicsi előtolás esetén fennáll a fúró felforrósodásá-
nak veszélye.
Túl nagy előtolás esetén fennáll annak a veszélye,
hogy a motor (13) blokkolására kerül sor, az ékszíj vagy
a fúró elcsúszik, a munkadarab kioldódik, vagy eltörik
a fúró.
Fém fúrásakor a fúró megfelelő folyadékkal történő hű-
tésére lehet szükség.
10.9 Munkavégzés a lézerrel (16. ábra)
A lézerfény bekapcsolása a (25) kapcsolóval
Helyezze a lézer (B) fix pontjába a megjelölt furatot,
helyezze rá a fúrót, és fúrja ki a lyukat.
