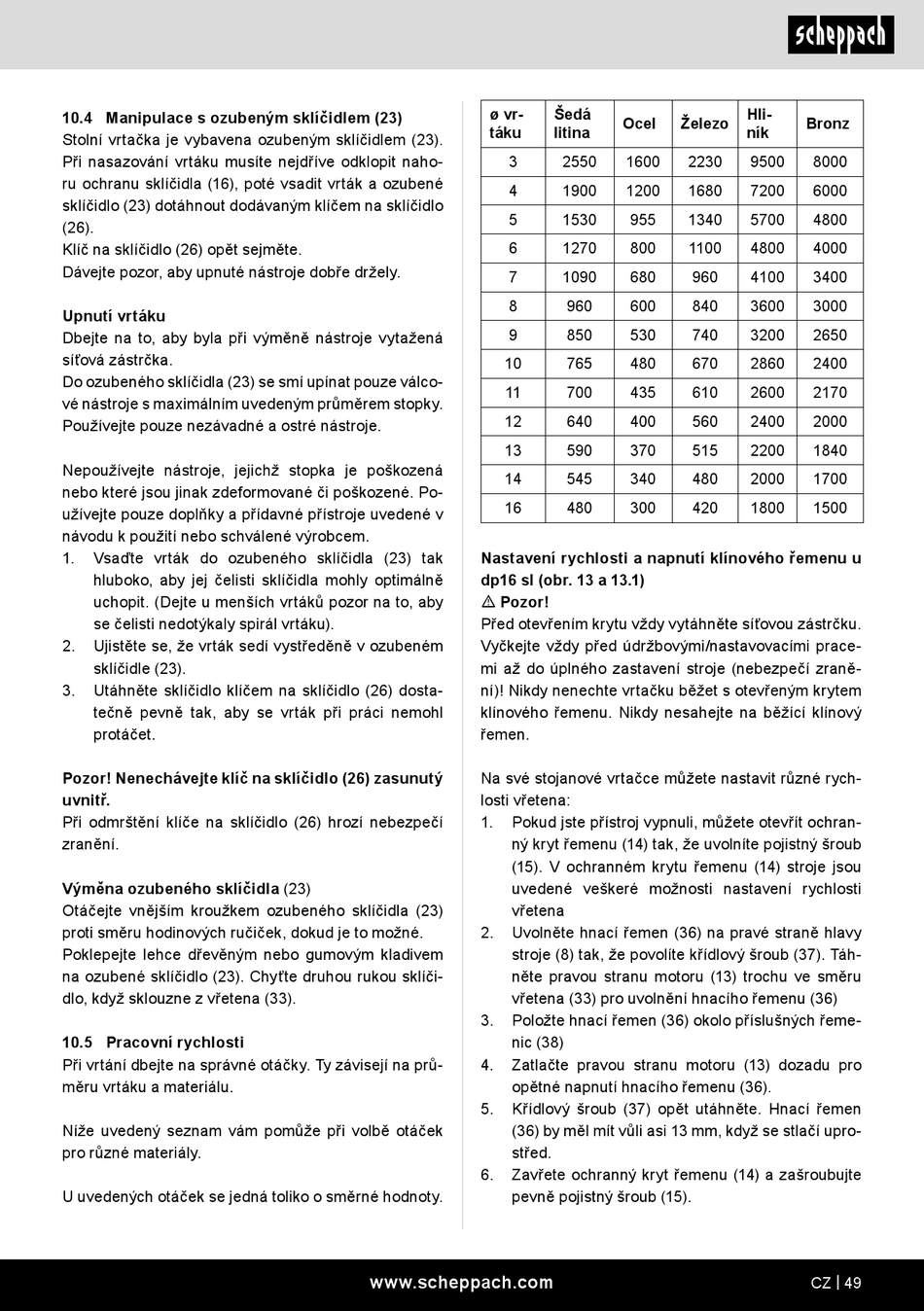

10.4 Manipulace s ozubeným sklíčidlem (23)
Stolní vrtačka je vybavena ozubeným sklíčidlem (23).
Při nasazování vrtáku musíte nejdříve odklopit naho-
ru ochranu sklíčidla (16), poté vsadit vrták a ozubené
sklíčidlo (23) dotáhnout dodávaným klíčem na sklíčidlo
(26).
Klíč na sklíčidlo (26) opět sejměte.
Dávejte pozor, aby upnuté nástroje dobře držely.
Upnutí vrtáku
Dbejte na to, aby byla při výměně nástroje vytažená
síťová zástrčka.
Do ozubeného sklíčidla (23) se smí upínat pouze válco-
vé nástroje s maximálním uvedeným průměrem stopky.
Používejte pouze nezávadné a ostré nástroje.
Nepoužívejte nástroje, jejichž stopka je poškozená
nebo které jsou jinak zdeformované či poškozené. Po-
užívejte pouze doplňky a přídavné přístroje uvedené v
návodu k použití nebo schválené výrobcem.
1. Vsaďte vrták do ozubeného sklíčidla (23) tak
hluboko, aby jej čelisti sklíčidla mohly optimálně
uchopit. (Dejte u menších vrtáků pozor na to, aby
se čelisti nedotýkaly spirál vrtáku).
2. Ujistěte se, že vrták sedí vystředěně v ozubeném
sklíčidle (23).
3. Utáhněte sklíčidlo klíčem na sklíčidlo (26) dosta-
tečně pevně tak, aby se vrták při práci nemohl
protáčet.
Pozor! Nenechávejte klíč na sklíčidlo (26) zasunutý
uvnitř.
Při odmrštění klíče na sklíčidlo (26) hrozí nebezpečí
zranění.
Výměna ozubeného sklíčidla (23)
Otáčejte vnějším kroužkem ozubeného sklíčidla (23)
proti směru hodinových ručiček, dokud je to možné.
Poklepejte lehce dřevěným nebo gumovým kladivem
na ozubené sklíčidlo (23). Chyťte druhou rukou sklíči-
dlo, když sklouzne z vřetena (33).
10.5 Pracovní rychlosti
Při vrtání dbejte na správné otáčky. Ty závisejí na prů-
měru vrtáku a materiálu.
Níže uvedený seznam vám pomůže při volbě otáček
pro různé materiály.
U uvedených otáček se jedná toliko o směrné hodnoty.
ø vr-
táku
3
4
5
6
7
8
9
10
11
12
13
14
16
Nastavení rychlosti a napnutí klínového řemenu u
dp16 sl (obr. 13 a 13.1)
m Pozor!
Před otevřením krytu vždy vytáhněte síťovou zástrčku.
Vyčkejte vždy před údržbovými/nastavovacími prace-
mi až do úplného zastavení stroje (nebezpečí zraně-
ní)! Nikdy nenechte vrtačku běžet s otevřeným krytem
klínového řemenu. Nikdy nesahejte na běžící klínový
řemen.
Na své stojanové vrtačce můžete nastavit různé rych-
losti vřetena:
1. Pokud jste přístroj vypnuli, můžete otevřít ochran-
ný kryt řemenu (14) tak, že uvolníte pojistný šroub
(15). V ochranném krytu řemenu (14) stroje jsou
uvedené veškeré možnosti nastavení rychlosti
vřetena
2. Uvolněte hnací řemen (36) na pravé straně hlavy
stroje (8) tak, že povolíte křídlový šroub (37). Táh-
něte pravou stranu motoru (13) trochu ve směru
vřetena (33) pro uvolnění hnacího řemenu (36)
3. Položte hnací řemen (36) okolo příslušných řeme-
nic (38)
4. Zatlačte pravou stranu motoru (13) dozadu pro
opětné napnutí hnacího řemenu (36).
5. Křídlový šroub (37) opět utáhněte. Hnací řemen
(36) by měl mít vůli asi 13 mm, když se stlačí upro-
střed.
6. Zavřete ochranný kryt řemenu (14) a zašroubujte
pevně pojistný šroub (15).
www.scheppach.com
Šedá
Ocel Železo
litina
2550 1600 2230
1900 1200 1680
1530 955 1340
1270 800 1100
1090 680 960
960 600 840
850 530 740
765 480 670
700 435 610
640 400 560
590 370 515
545 340 480
480 300 420
Hli-
Bronz
ník
9500 8000
7200 6000
5700 4800
4800 4000
4100 3400
3600 3000
3200 2650
2860 2400
2600 2170
2400 2000
2200 1840
2000 1700
1800 1500
CZ | 49
