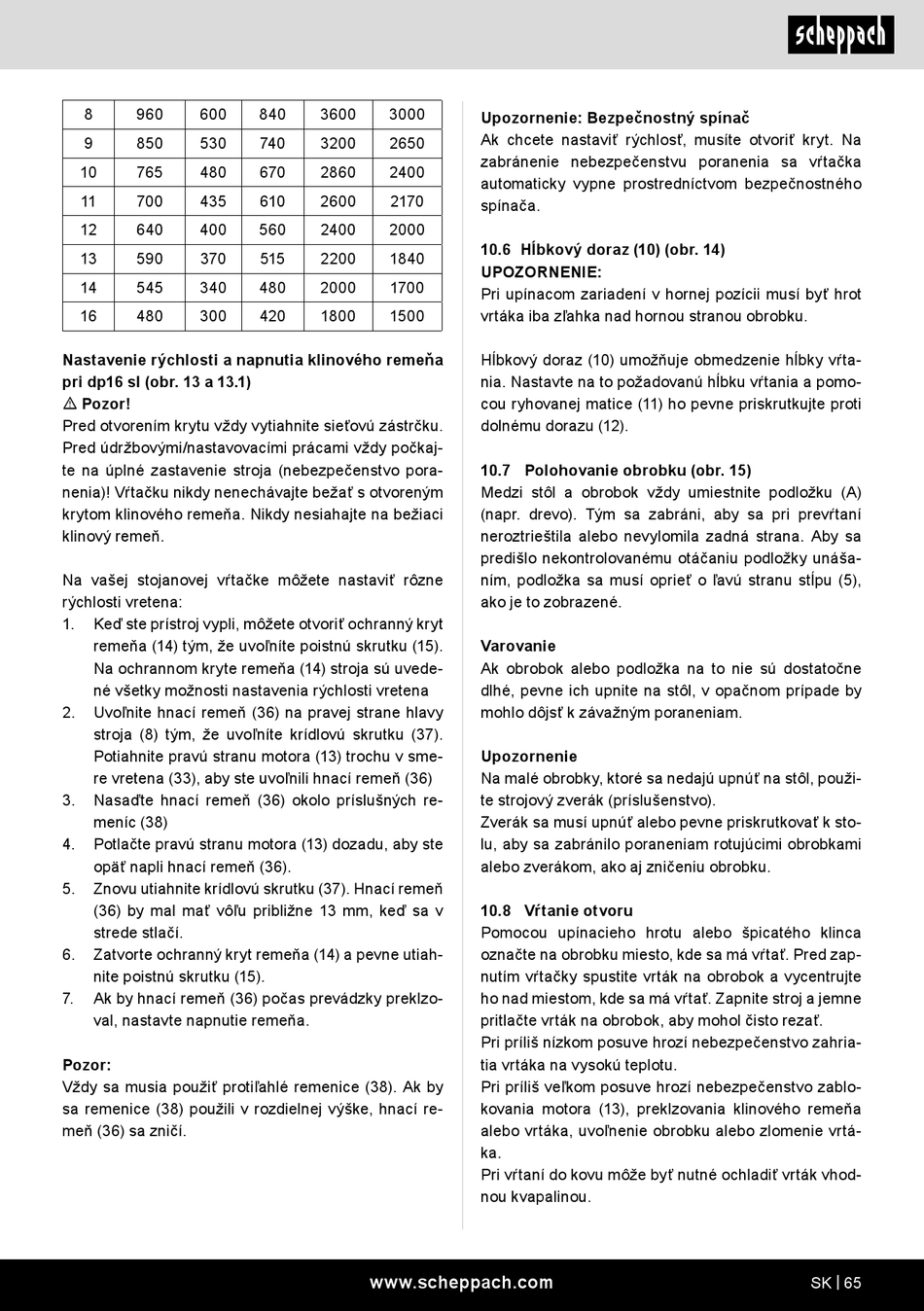

8 960 600
9 850 530
10 765 480
11 700 435
12 640 400
13 590 370
14 545 340
16 480 300
Nastavenie rýchlosti a napnutia klinového remeňa
pri dp16 sl (obr. 13 a 13.1)
m Pozor!
Pred otvorením krytu vždy vytiahnite sieťovú zástrčku.
Pred údržbovými/nastavovacími prácami vždy počkaj-
te na úplné zastavenie stroja (nebezpečenstvo pora-
nenia)! Vŕtačku nikdy nenechávajte bežať s otvoreným
krytom klinového remeňa. Nikdy nesiahajte na bežiaci
klinový remeň.
Na vašej stojanovej vŕtačke môžete nastaviť rôzne
rýchlosti vretena:
1. Keď ste prístroj vypli, môžete otvoriť ochranný kryt
remeňa (14) tým, že uvoľníte poistnú skrutku (15).
Na ochrannom kryte remeňa (14) stroja sú uvede-
né všetky možnosti nastavenia rýchlosti vretena
2. Uvoľnite hnací remeň (36) na pravej strane hlavy
stroja (8) tým, že uvoľníte krídlovú skrutku (37).
Potiahnite pravú stranu motora (13) trochu v sme-
re vretena (33), aby ste uvoľnili hnací remeň (36)
3. Nasaďte hnací remeň (36) okolo príslušných re-
meníc (38)
4. Potlačte pravú stranu motora (13) dozadu, aby ste
opäť napli hnací remeň (36).
5. Znovu utiahnite krídlovú skrutku (37). Hnací remeň
(36) by mal mať vôľu približne 13 mm, keď sa v
strede stlačí.
6. Zatvorte ochranný kryt remeňa (14) a pevne utiah-
nite poistnú skrutku (15).
7. Ak by hnací remeň (36) počas prevádzky preklzo-
val, nastavte napnutie remeňa.
Pozor:
Vždy sa musia použiť protiľahlé remenice (38). Ak by
sa remenice (38) použili v rozdielnej výške, hnací re-
meň (36) sa zničí.
840 3600 3000
740 3200 2650
670 2860 2400
610 2600 2170
560 2400 2000
515 2200 1840
480 2000 1700
420 1800 1500
www.scheppach.com
Upozornenie: Bezpečnostný spínač
Ak chcete nastaviť rýchlosť, musíte otvoriť kryt. Na
zabránenie nebezpečenstvu poranenia sa vŕtačka
automaticky vypne prostredníctvom bezpečnostného
spínača.
10.6 Hĺbkový doraz (10) (obr. 14)
UPOZORNENIE:
Pri upínacom zariadení v hornej pozícii musí byť hrot
vrtáka iba zľahka nad hornou stranou obrobku.
Hĺbkový doraz (10) umožňuje obmedzenie hĺbky vŕta-
nia. Nastavte na to požadovanú hĺbku vŕtania a pomo-
cou ryhovanej matice (11) ho pevne priskrutkujte proti
dolnému dorazu (12).
10.7 Polohovanie obrobku (obr. 15)
Medzi stôl a obrobok vždy umiestnite podložku (A)
(napr. drevo). Tým sa zabráni, aby sa pri prevŕtaní
neroztrieštila alebo nevylomila zadná strana. Aby sa
predišlo nekontrolovanému otáčaniu podložky unáša-
ním, podložka sa musí oprieť o ľavú stranu stĺpu (5),
ako je to zobrazené.
Varovanie
Ak obrobok alebo podložka na to nie sú dostatočne
dlhé, pevne ich upnite na stôl, v opačnom prípade by
mohlo dôjsť k závažným poraneniam.
Upozornenie
Na malé obrobky, ktoré sa nedajú upnúť na stôl, použi-
te strojový zverák (príslušenstvo).
Zverák sa musí upnúť alebo pevne priskrutkovať k sto-
lu, aby sa zabránilo poraneniam rotujúcimi obrobkami
alebo zverákom, ako aj zničeniu obrobku.
10.8 Vŕtanie otvoru
Pomocou upínacieho hrotu alebo špicatého klinca
označte na obrobku miesto, kde sa má vŕtať. Pred zap-
nutím vŕtačky spustite vrták na obrobok a vycentrujte
ho nad miestom, kde sa má vŕtať. Zapnite stroj a jemne
pritlačte vrták na obrobok, aby mohol čisto rezať.
Pri príliš nízkom posuve hrozí nebezpečenstvo zahria-
tia vrtáka na vysokú teplotu.
Pri príliš veľkom posuve hrozí nebezpečenstvo zablo-
kovania motora (13), preklzovania klinového remeňa
alebo vrtáka, uvoľnenie obrobku alebo zlomenie vrtá-
ka.
Pri vŕtaní do kovu môže byť nutné ochladiť vrták vhod-
nou kvapalinou.
