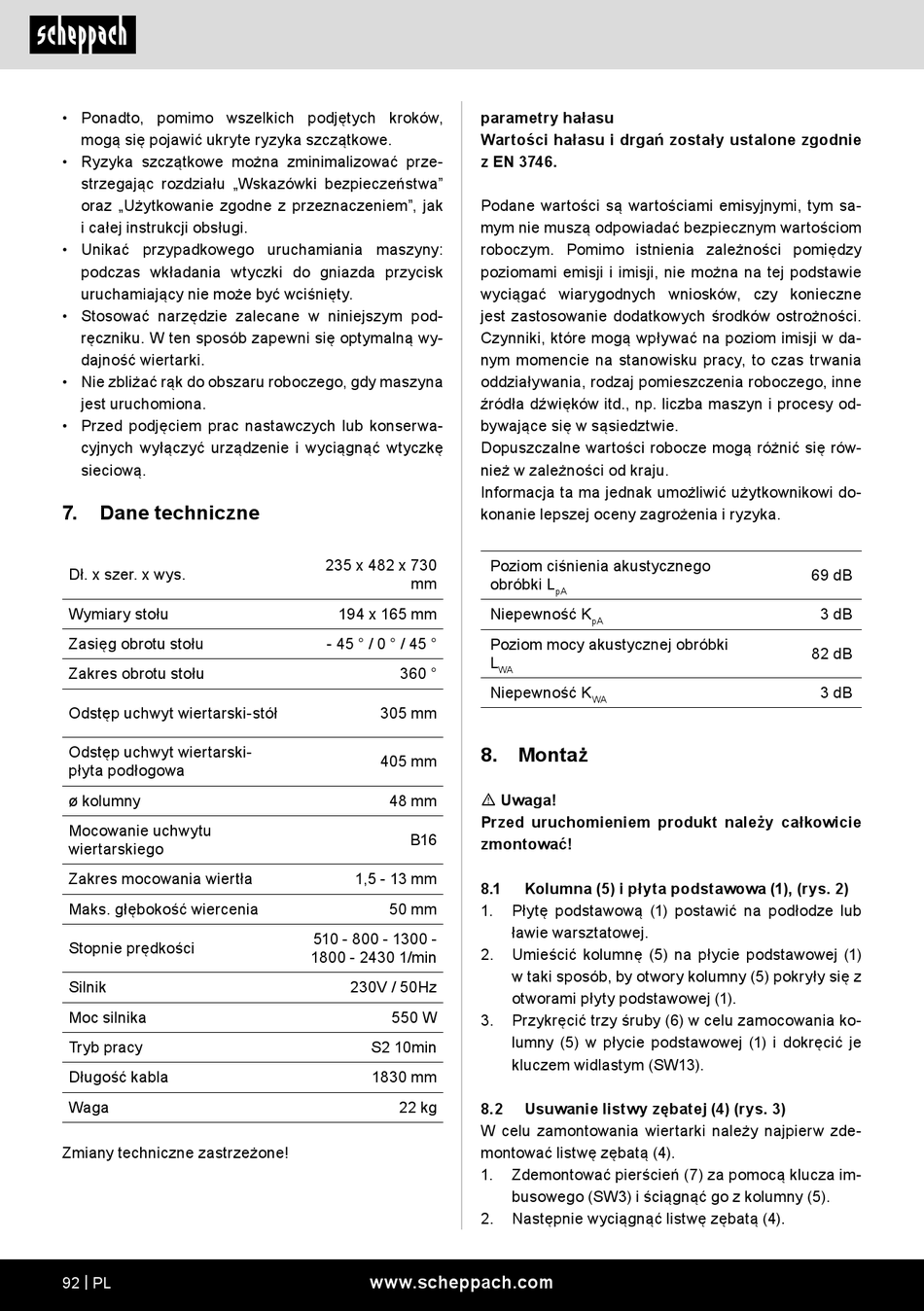

Scheppach DP16SL Originalbetriebsanleitung Seite 92

• Ponadto, pomimo wszelkich podjętych kroków,
mogą się pojawić ukryte ryzyka szczątkowe.
• Ryzyka szczątkowe można zminimalizować prze-
strzegając rozdziału „Wskazówki bezpieczeństwa"
oraz „Użytkowanie zgodne z przeznaczeniem", jak
i całej instrukcji obsługi.
• Unikać przypadkowego uruchamiania maszyny:
podczas wkładania wtyczki do gniazda przycisk
uruchamiający nie może być wciśnięty.
• Stosować narzędzie zalecane w niniejszym pod-
ręczniku. W ten sposób zapewni się optymalną wy-
dajność wiertarki.
• Nie zbliżać rąk do obszaru roboczego, gdy maszyna
jest uruchomiona.
• Przed podjęciem prac nastawczych lub konserwa-
cyjnych wyłączyć urządzenie i wyciągnąć wtyczkę
sieciową.
7. Dane techniczne
Dł. x szer. x wys.
Wymiary stołu
Zasięg obrotu stołu
Zakres obrotu stołu
Odstęp uchwyt wiertarski-stół
Odstęp uchwyt wiertarski-
płyta podłogowa
ø kolumny
Mocowanie uchwytu
wiertarskiego
Zakres mocowania wiertła
Maks. głębokość wiercenia
Stopnie prędkości
Silnik
Moc silnika
Tryb pracy
Długość kabla
Waga
Zmiany techniczne zastrzeżone!
92 | PL
parametry hałasu
Wartości hałasu i drgań zostały ustalone zgodnie
z EN 3746.
Podane wartości są wartościami emisyjnymi, tym sa-
mym nie muszą odpowiadać bezpiecznym wartościom
roboczym. Pomimo istnienia zależności pomiędzy
poziomami emisji i imisji, nie można na tej podstawie
wyciągać wiarygodnych wniosków, czy konieczne
jest zastosowanie dodatkowych środków ostrożności.
Czynniki, które mogą wpływać na poziom imisji w da-
nym momencie na stanowisku pracy, to czas trwania
oddziaływania, rodzaj pomieszczenia roboczego, inne
źródła dźwięków itd., np. liczba maszyn i procesy od-
bywające się w sąsiedztwie.
Dopuszczalne wartości robocze mogą różnić się rów-
nież w zależności od kraju.
Informacja ta ma jednak umożliwić użytkownikowi do-
konanie lepszej oceny zagrożenia i ryzyka.
235 x 482 x 730
mm
194 x 165 mm
- 45 ° / 0 ° / 45 °
360 °
305 mm
8. Montaż
405 mm
48 mm m Uwaga!
Przed uruchomieniem produkt należy całkowicie
B16
zmontować!
1,5 - 13 mm
8.1
50 mm
1.
510 - 800 - 1300 -
2.
1800 - 2430 1/min
230V / 50Hz
550 W
3.
S2 10min
1830 mm
22 kg
8.2
W celu zamontowania wiertarki należy najpierw zde-
montować listwę zębatą (4).
1.
2.
www.scheppach.com
Poziom ciśnienia akustycznego
obróbki L
pA
Niepewność K
pA
Poziom mocy akustycznej obróbki
L
WA
Niepewność K
WA
Kolumna (5) i płyta podstawowa (1), (rys. 2)
Płytę podstawową (1) postawić na podłodze lub
ławie warsztatowej.
Umieścić kolumnę (5) na płycie podstawowej (1)
w taki sposób, by otwory kolumny (5) pokryły się z
otworami płyty podstawowej (1).
Przykręcić trzy śruby (6) w celu zamocowania ko-
lumny (5) w płycie podstawowej (1) i dokręcić je
kluczem widlastym (SW13).
Usuwanie listwy zębatej (4) (rys. 3)
Zdemontować pierścień (7) za pomocą klucza im-
busowego (SW3) i ściągnąć go z kolumny (5).
Następnie wyciągnąć listwę zębatą (4).
69 dB
3 dB
82 dB
3 dB
