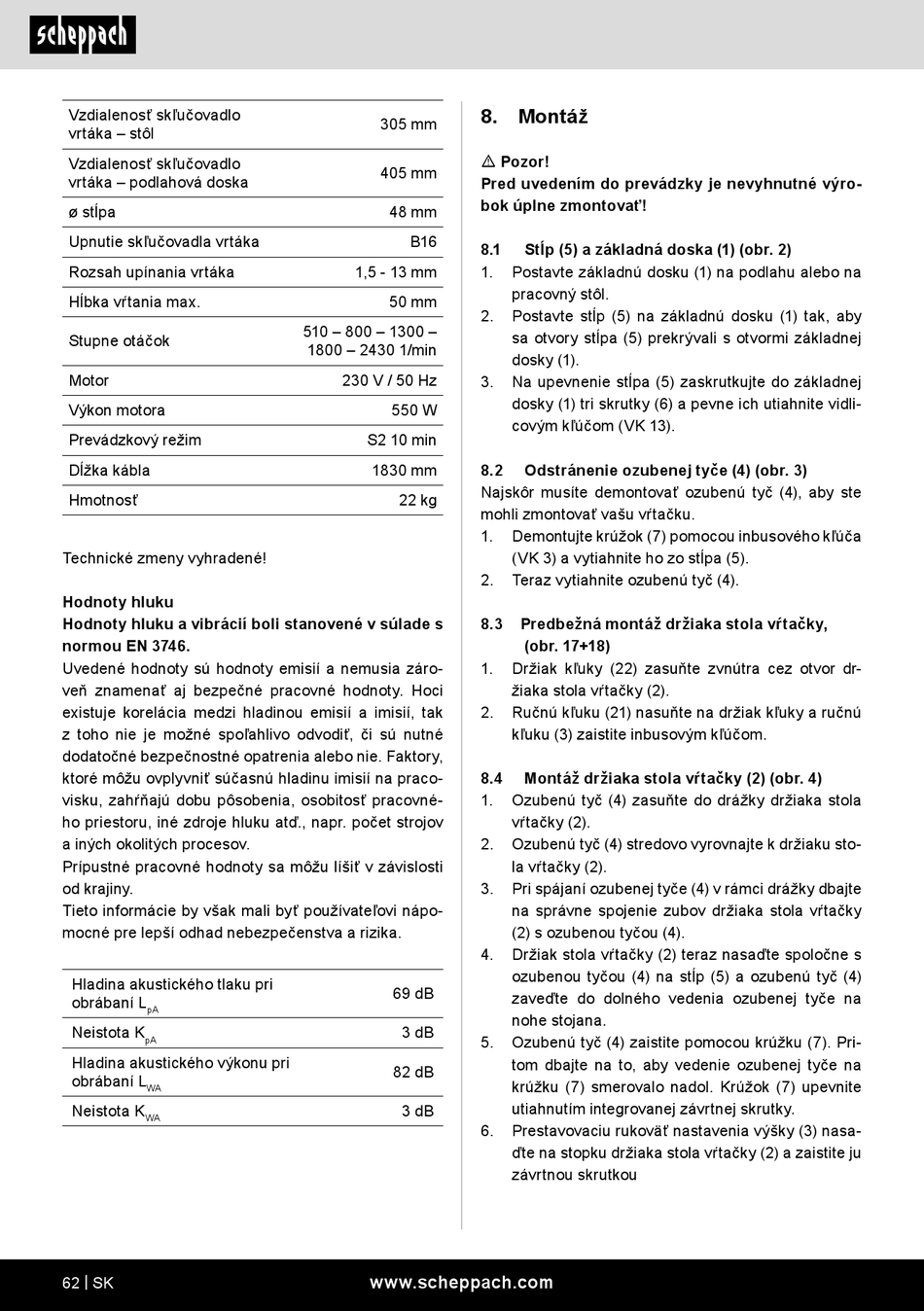

Vzdialenosť skľučovadlo
vrtáka – stôl
Vzdialenosť skľučovadlo
vrtáka – podlahová doska
ø stĺpa
Upnutie skľučovadla vrtáka
Rozsah upínania vrtáka
Hĺbka vŕtania max.
Stupne otáčok
Motor
Výkon motora
Prevádzkový režim
Dĺžka kábla
Hmotnosť
Technické zmeny vyhradené!
Hodnoty hluku
Hodnoty hluku a vibrácií boli stanovené v súlade s
normou EN 3746.
Uvedené hodnoty sú hodnoty emisií a nemusia záro-
veň znamenať aj bezpečné pracovné hodnoty. Hoci
existuje korelácia medzi hladinou emisií a imisií, tak
z toho nie je možné spoľahlivo odvodiť, či sú nutné
dodatočné bezpečnostné opatrenia alebo nie. Faktory,
ktoré môžu ovplyvniť súčasnú hladinu imisií na praco-
visku, zahŕňajú dobu pôsobenia, osobitosť pracovné-
ho priestoru, iné zdroje hluku atď., napr. počet strojov
a iných okolitých procesov.
Prípustné pracovné hodnoty sa môžu líšiť v závislosti
od krajiny.
Tieto informácie by však mali byť používateľovi nápo-
mocné pre lepší odhad nebezpečenstva a rizika.
Hladina akustického tlaku pri
obrábaní L
pA
Neistota K
pA
Hladina akustického výkonu pri
obrábaní L
WA
Neistota K
WA
62 | SK
305 mm
405 mm
48 mm
B16
1,5 - 13 mm
50 mm
510 – 800 – 1300 –
1800 – 2430 1/min
230 V / 50 Hz
550 W
S2 10 min
1830 mm
22 kg
69 dB
3 dB
82 dB
3 dB
www.scheppach.com
8. Montáž
m Pozor!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
8.1 Stĺp (5) a základná doska (1) (obr. 2)
1. Postavte základnú dosku (1) na podlahu alebo na
pracovný stôl.
2. Postavte stĺp (5) na základnú dosku (1) tak, aby
sa otvory stĺpa (5) prekrývali s otvormi základnej
dosky (1).
3. Na upevnenie stĺpa (5) zaskrutkujte do základnej
dosky (1) tri skrutky (6) a pevne ich utiahnite vidli-
covým kľúčom (VK 13).
8.2 Odstránenie ozubenej tyče (4) (obr. 3)
Najskôr musíte demontovať ozubenú tyč (4), aby ste
mohli zmontovať vašu vŕtačku.
1. Demontujte krúžok (7) pomocou inbusového kľúča
(VK 3) a vytiahnite ho zo stĺpa (5).
2. Teraz vytiahnite ozubenú tyč (4).
8.3 Predbežná montáž držiaka stola vŕtačky,
(obr. 17+18)
1. Držiak kľuky (22) zasuňte zvnútra cez otvor dr-
žiaka stola vŕtačky (2).
2. Ručnú kľuku (21) nasuňte na držiak kľuky a ručnú
kľuku (3) zaistite inbusovým kľúčom.
8.4 Montáž držiaka stola vŕtačky (2) (obr. 4)
1. Ozubenú tyč (4) zasuňte do drážky držiaka stola
vŕtačky (2).
2. Ozubenú tyč (4) stredovo vyrovnajte k držiaku sto-
la vŕtačky (2).
3. Pri spájaní ozubenej tyče (4) v rámci drážky dbajte
na správne spojenie zubov držiaka stola vŕtačky
(2) s ozubenou tyčou (4).
4. Držiak stola vŕtačky (2) teraz nasaďte spoločne s
ozubenou tyčou (4) na stĺp (5) a ozubenú tyč (4)
zaveďte do dolného vedenia ozubenej tyče na
nohe stojana.
5. Ozubenú tyč (4) zaistite pomocou krúžku (7). Pri-
tom dbajte na to, aby vedenie ozubenej tyče na
krúžku (7) smerovalo nadol. Krúžok (7) upevnite
utiahnutím integrovanej závrtnej skrutky.
6. Prestavovaciu rukoväť nastavenia výšky (3) nasa-
ďte na stopku držiaka stola vŕtačky (2) a zaistite ju
závrtnou skrutkou
