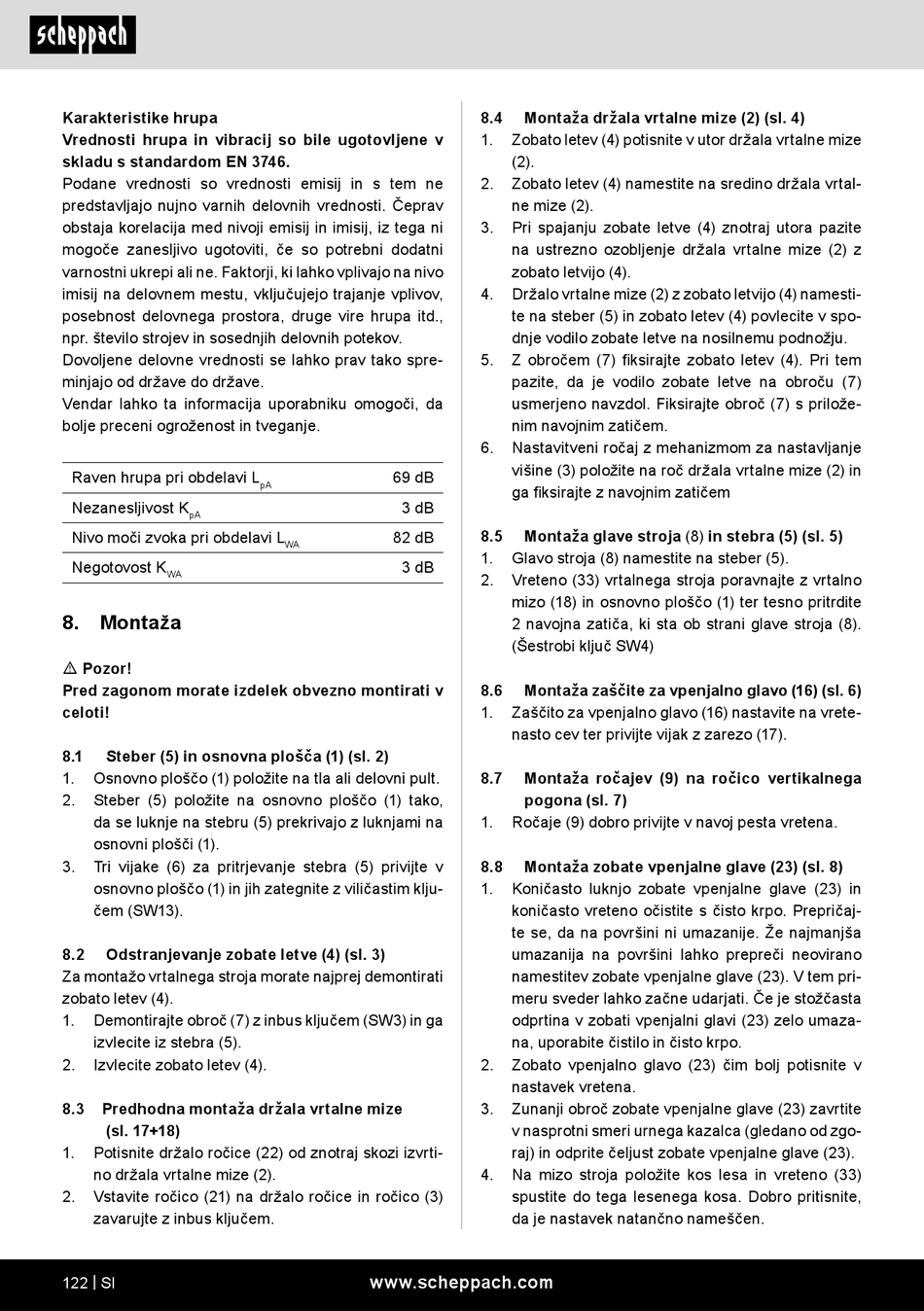

Karakteristike hrupa
Vrednosti hrupa in vibracij so bile ugotovljene v
skladu s standardom EN 3746.
Podane vrednosti so vrednosti emisij in s tem ne
predstavljajo nujno varnih delovnih vrednosti. Čeprav
obstaja korelacija med nivoji emisij in imisij, iz tega ni
mogoče zanesljivo ugotoviti, če so potrebni dodatni
varnostni ukrepi ali ne. Faktorji, ki lahko vplivajo na nivo
imisij na delovnem mestu, vključujejo trajanje vplivov,
posebnost delovnega prostora, druge vire hrupa itd.,
npr. število strojev in sosednjih delovnih potekov.
Dovoljene delovne vrednosti se lahko prav tako spre-
minjajo od države do države.
Vendar lahko ta informacija uporabniku omogoči, da
bolje preceni ogroženost in tveganje.
Raven hrupa pri obdelavi L
Nezanesljivost K
pA
Nivo moči zvoka pri obdelavi L
Negotovost K
WA
8. Montaža
m Pozor!
Pred zagonom morate izdelek obvezno montirati v
celoti!
8.1 Steber (5) in osnovna plošča (1) (sl. 2)
1. Osnovno ploščo (1) položite na tla ali delovni pult.
2. Steber (5) položite na osnovno ploščo (1) tako,
da se luknje na stebru (5) prekrivajo z luknjami na
osnovni plošči (1).
3. Tri vijake (6) za pritrjevanje stebra (5) privijte v
osnovno ploščo (1) in jih zategnite z viličastim klju-
čem (SW13).
8.2 Odstranjevanje zobate letve (4) (sl. 3)
Za montažo vrtalnega stroja morate najprej demontirati
zobato letev (4).
1. Demontirajte obroč (7) z inbus ključem (SW3) in ga
izvlecite iz stebra (5).
2. Izvlecite zobato letev (4).
8.3 Predhodna montaža držala vrtalne mize
(sl. 17+18)
1. Potisnite držalo ročice (22) od znotraj skozi izvrti-
no držala vrtalne mize (2).
2. Vstavite ročico (21) na držalo ročice in ročico (3)
zavarujte z inbus ključem.
122 | SI
69 dB
pA
3 dB
82 dB
WA
3 dB
www.scheppach.com
8.4 Montaža držala vrtalne mize (2) (sl. 4)
1. Zobato letev (4) potisnite v utor držala vrtalne mize
(2).
2. Zobato letev (4) namestite na sredino držala vrtal-
ne mize (2).
3. Pri spajanju zobate letve (4) znotraj utora pazite
na ustrezno ozobljenje držala vrtalne mize (2) z
zobato letvijo (4).
4. Držalo vrtalne mize (2) z zobato letvijo (4) namesti-
te na steber (5) in zobato letev (4) povlecite v spo-
dnje vodilo zobate letve na nosilnemu podnožju.
5. Z obročem (7) fiksirajte zobato letev (4). Pri tem
pazite, da je vodilo zobate letve na obroču (7)
usmerjeno navzdol. Fiksirajte obroč (7) s prilože-
nim navojnim zatičem.
6. Nastavitveni ročaj z mehanizmom za nastavljanje
višine (3) položite na roč držala vrtalne mize (2) in
ga fiksirajte z navojnim zatičem
8.5 Montaža glave stroja (8) in stebra (5) (sl. 5)
1. Glavo stroja (8) namestite na steber (5).
2. Vreteno (33) vrtalnega stroja poravnajte z vrtalno
mizo (18) in osnovno ploščo (1) ter tesno pritrdite
2 navojna zatiča, ki sta ob strani glave stroja (8).
(Šestrobi ključ SW4)
8.6 Montaža zaščite za vpenjalno glavo (16) (sl. 6)
1. Zaščito za vpenjalno glavo (16) nastavite na vrete-
nasto cev ter privijte vijak z zarezo (17).
8.7 Montaža ročajev (9) na ročico vertikalnega
pogona (sl. 7)
1. Ročaje (9) dobro privijte v navoj pesta vretena.
8.8 Montaža zobate vpenjalne glave (23) (sl. 8)
1. Koničasto luknjo zobate vpenjalne glave (23) in
koničasto vreteno očistite s čisto krpo. Prepričaj-
te se, da na površini ni umazanije. Že najmanjša
umazanija na površini lahko prepreči neovirano
namestitev zobate vpenjalne glave (23). V tem pri-
meru sveder lahko začne udarjati. Če je stožčasta
odprtina v zobati vpenjalni glavi (23) zelo umaza-
na, uporabite čistilo in čisto krpo.
2. Zobato vpenjalno glavo (23) čim bolj potisnite v
nastavek vretena.
3. Zunanji obroč zobate vpenjalne glave (23) zavrtite
v nasprotni smeri urnega kazalca (gledano od zgo-
raj) in odprite čeljust zobate vpenjalne glave (23).
4. Na mizo stroja položite kos lesa in vreteno (33)
spustite do tega lesenega kosa. Dobro pritisnite,
da je nastavek natančno nameščen.
