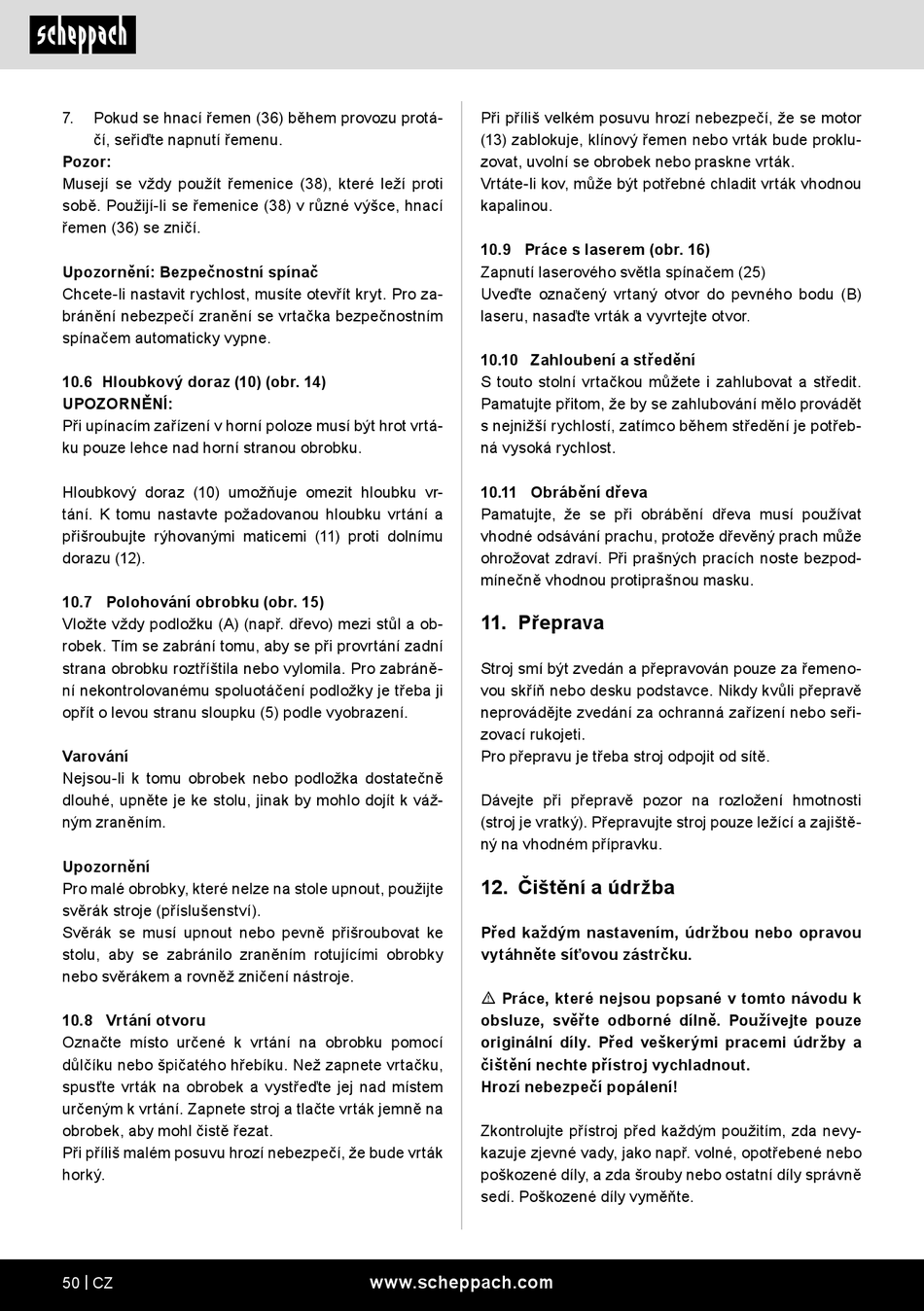

Scheppach DP16SL Originalbetriebsanleitung Seite 50

7. Pokud se hnací řemen (36) během provozu protá-
čí, seřiďte napnutí řemenu.
Pozor:
Musejí se vždy použít řemenice (38), které leží proti
sobě. Použijí-li se řemenice (38) v různé výšce, hnací
řemen (36) se zničí.
Upozornění: Bezpečnostní spínač
Chcete-li nastavit rychlost, musíte otevřít kryt. Pro za-
bránění nebezpečí zranění se vrtačka bezpečnostním
spínačem automaticky vypne.
10.6 Hloubkový doraz (10) (obr. 14)
UPOZORNĚNÍ:
Při upínacím zařízení v horní poloze musí být hrot vrtá-
ku pouze lehce nad horní stranou obrobku.
Hloubkový doraz (10) umožňuje omezit hloubku vr-
tání. K tomu nastavte požadovanou hloubku vrtání a
přišroubujte rýhovanými maticemi (11) proti dolnímu
dorazu (12).
10.7 Polohování obrobku (obr. 15)
Vložte vždy podložku (A) (např. dřevo) mezi stůl a ob-
robek. Tím se zabrání tomu, aby se při provrtání zadní
strana obrobku roztříštila nebo vylomila. Pro zabráně-
ní nekontrolovanému spoluotáčení podložky je třeba ji
opřít o levou stranu sloupku (5) podle vyobrazení.
Varování
Nejsou-li k tomu obrobek nebo podložka dostatečně
dlouhé, upněte je ke stolu, jinak by mohlo dojít k váž-
ným zraněním.
Upozornění
Pro malé obrobky, které nelze na stole upnout, použijte
svěrák stroje (příslušenství).
Svěrák se musí upnout nebo pevně přišroubovat ke
stolu, aby se zabránilo zraněním rotujícími obrobky
nebo svěrákem a rovněž zničení nástroje.
10.8 Vrtání otvoru
Označte místo určené k vrtání na obrobku pomocí
důlčíku nebo špičatého hřebíku. Než zapnete vrtačku,
spusťte vrták na obrobek a vystřeďte jej nad místem
určeným k vrtání. Zapnete stroj a tlačte vrták jemně na
obrobek, aby mohl čistě řezat.
Při příliš malém posuvu hrozí nebezpečí, že bude vrták
horký.
50 | CZ
Při příliš velkém posuvu hrozí nebezpečí, že se motor
(13) zablokuje, klínový řemen nebo vrták bude proklu-
zovat, uvolní se obrobek nebo praskne vrták.
Vrtáte-li kov, může být potřebné chladit vrták vhodnou
kapalinou.
10.9 Práce s laserem (obr. 16)
Zapnutí laserového světla spínačem (25)
Uveďte označený vrtaný otvor do pevného bodu (B)
laseru, nasaďte vrták a vyvrtejte otvor.
10.10 Zahloubení a středění
S touto stolní vrtačkou můžete i zahlubovat a středit.
Pamatujte přitom, že by se zahlubování mělo provádět
s nejnižší rychlostí, zatímco během středění je potřeb-
ná vysoká rychlost.
10.11 Obrábění dřeva
Pamatujte, že se při obrábění dřeva musí používat
vhodné odsávání prachu, protože dřevěný prach může
ohrožovat zdraví. Při prašných pracích noste bezpod-
mínečně vhodnou protiprašnou masku.
11. Přeprava
Stroj smí být zvedán a přepravován pouze za řemeno-
vou skříň nebo desku podstavce. Nikdy kvůli přepravě
neprovádějte zvedání za ochranná zařízení nebo seři-
zovací rukojeti.
Pro přepravu je třeba stroj odpojit od sítě.
Dávejte při přepravě pozor na rozložení hmotnosti
(stroj je vratký). Přepravujte stroj pouze ležící a zajiště-
ný na vhodném přípravku.
12. Čištění a údržba
Před každým nastavením, údržbou nebo opravou
vytáhněte síťovou zástrčku.
m Práce, které nejsou popsané v tomto návodu k
obsluze, svěřte odborné dílně. Používejte pouze
originální díly. Před veškerými pracemi údržby a
čištění nechte přístroj vychladnout.
Hrozí nebezpečí popálení!
Zkontrolujte přístroj před každým použitím, zda nevy-
kazuje zjevné vady, jako např. volné, opotřebené nebo
poškozené díly, a zda šrouby nebo ostatní díly správně
sedí. Poškozené díly vyměňte.
