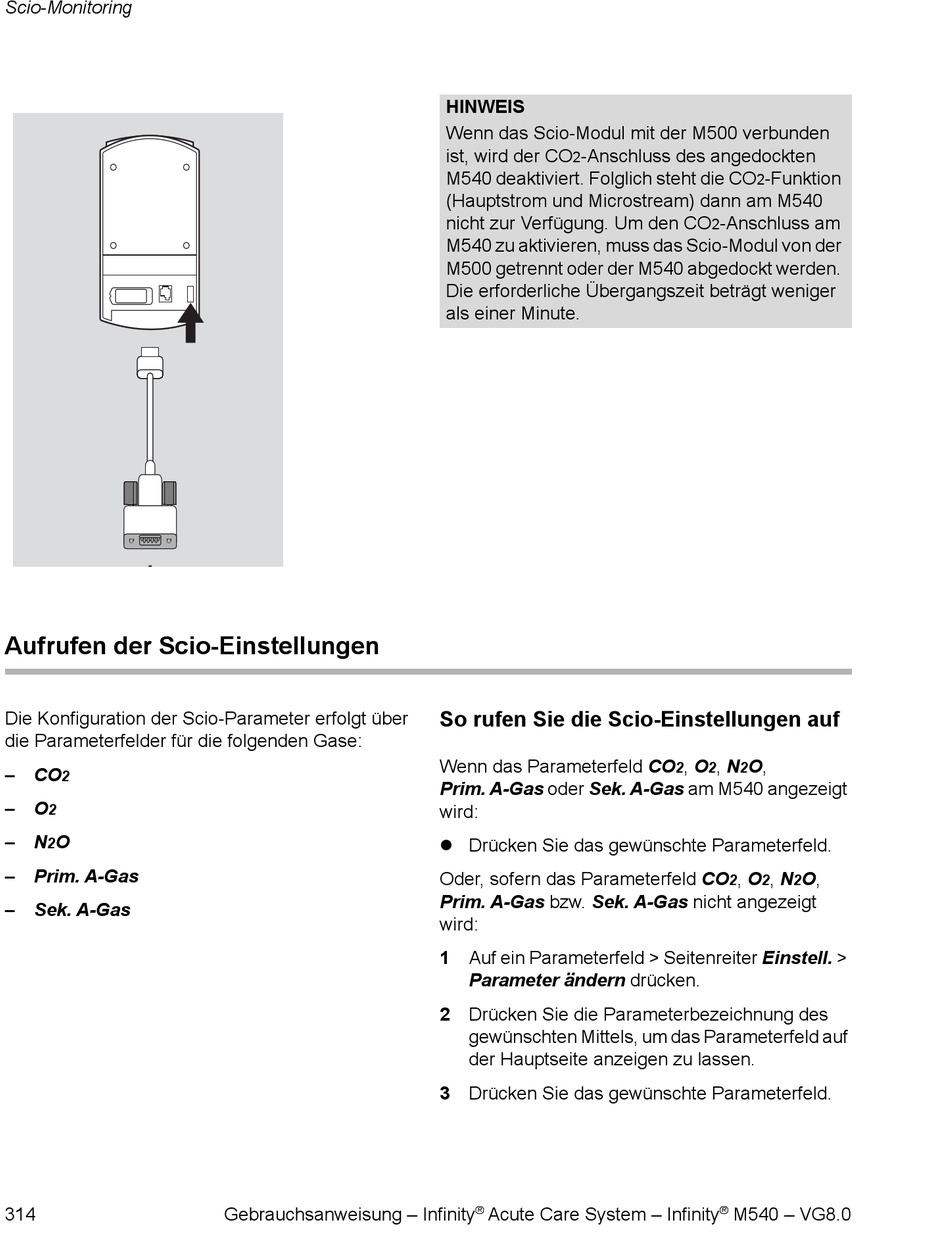

Dräger Infinity Acute Care System Gebrauchsanweisung Seite 314

Scio-Monitoring
Aufrufen der Scio-Einstellungen
Die Konfiguration der Scio-Parameter erfolgt über
die Parameterfelder für die folgenden Gase:
– CO
2
– O
2
– N O
2
– Prim. A-Gas
– Sek. A-Gas
314 Gebrauchsanweisung – Infinity
HINWEIS
Wenn das Scio-Modul mit der M500 verbunden
ist, wird der CO -Anschluss des angedockten
2
M540 deaktiviert. Folglich steht die CO
(Hauptstrom und Microstream) dann am M540
nicht zur Verfügung. Um den CO
M540 zu aktivieren, muss das Scio-Modul von der
M500 getrennt oder der M540 abgedockt werden.
Die erforderliche Übergangszeit beträgt weniger
als einer Minute.
So rufen Sie die Scio-Einstellungen auf
Wenn das Parameterfeld CO
Prim. A-Gas oder Sek. A-Gas am M540 angezeigt
wird:
 Drücken Sie das gewünschte Parameterfeld.
Oder, sofern das Parameterfeld CO
Prim. A-Gas bzw. Sek. A-Gas nicht angezeigt
wird:
1 Auf ein Parameterfeld > Seitenreiter Einstell. >
Parameter ändern drücken.
2 Drücken Sie die Parameterbezeichnung des
gewünschten Mittels, um das Parameterfeld auf
der Hauptseite anzeigen zu lassen.
3 Drücken Sie das gewünschte Parameterfeld.
® Acute Care System – Infinity
-Funktion
2
-Anschluss am
2
, O , N O,
2 2 2
, O , N O,
2 2 2
® M540 – VG8.0
