b) Einbau in die Unterputzdose
Dies ist die übliche und bevorzugte Montage, da die Sensoreinheit platzsparend in einer Un-
terputzdose bündig zur Wand installiert wird und die Möglichkeit einer sicheren räumlichen
Trennung von Sensor- und Auswerteeinheit besteht.
Gehen Sie wie folgt vor:
• Befestigen Sie den Montagebügel mit drei Senkkopfschrauben (3x12) auf der Unterputzdose
(Orientierung beachten, so dass sich die Sensoreinheit entsprechend in der richtigen Position
montieren lässt).
• Das 75cm lange Verbindungskabel wird durch eine beliebige Ausbruchöffnung der Unterputz-
dose gezogen und mit der Sensoreinheit verbunden (Anschlussbuchse 1).
• Die montierte Sensoreinheit wird inklusive Rahmen auf die Unterputzdose gesetzt und mit den
zwei beiliegenden Sechskantschrauben mit dem Metallbügel verschraubt.

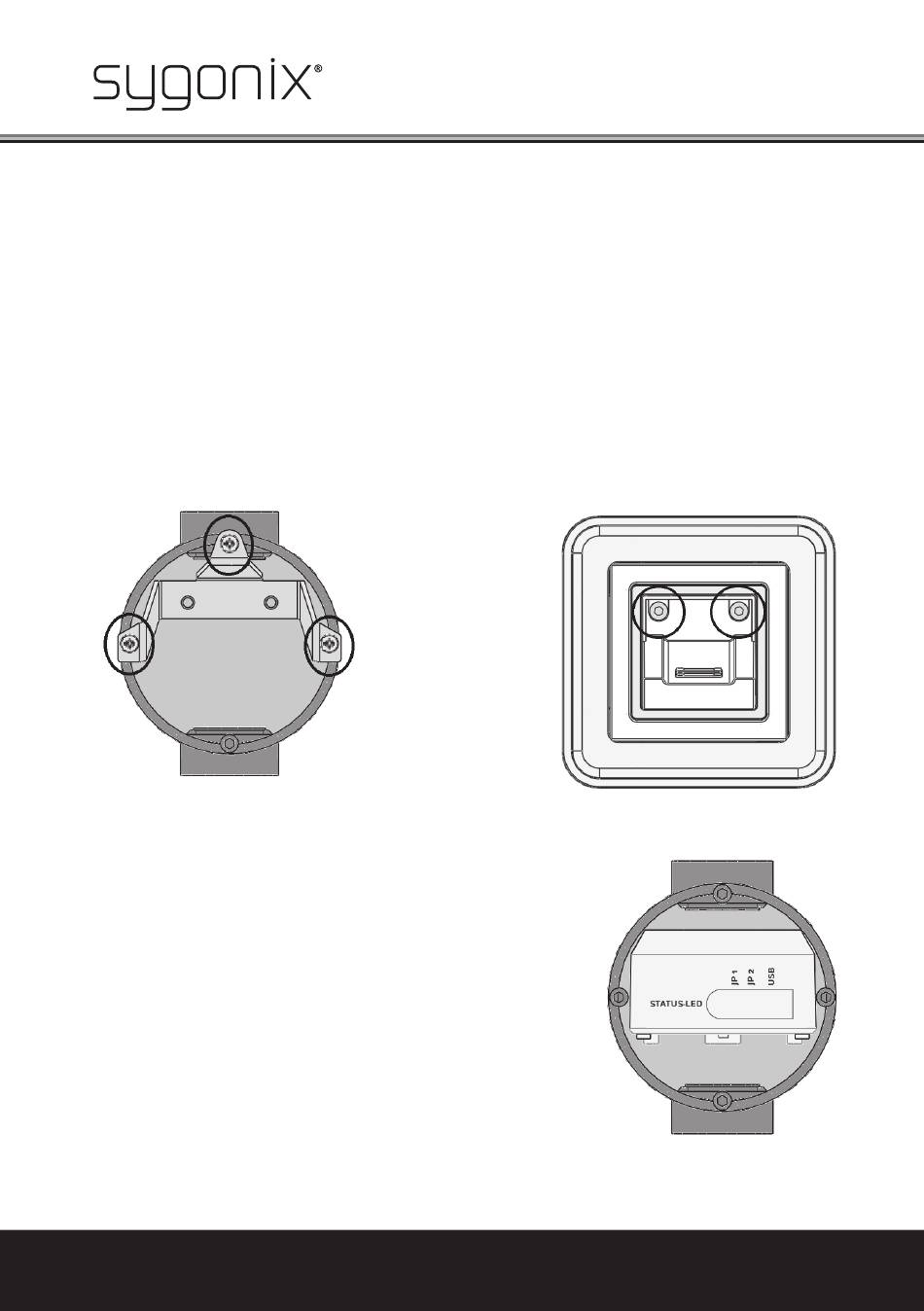

Montage in der Unterputzdose
• Verbinden Sie die Sensoreinheit über das Verbindungskabel
mit der entsprechenden Buchse „Sensor Unit" der Auswer-
teeinheit.
• Die Auswerteeinheit kann (sofern erforderlich) ebenfalls
in einer Unterputzdose eingebaut oder an der Wand
befestigt werden (Montagelöcher in der Bodenplatte der
Auswerteeinheit).
Bevor
die
eingesteckt wird, sind die Anschlusskabel für die Betriebs-
spannung und die Relaisausgänge anzuschließen.
8
Die Haustechnik-Marke für das ganze Haus. Mehr Informationen unter www.sygonix.com
Auswerteeinheit
in
Montagebeispiel mit Einfachrahmen
die
Unterputzdose
Eingebaute Auswerteeinheit in der Unterputzdose
