15. Weitere Montagemöglichkeiten
a) Aufputz-Gehäuse und Einfachrahmen
Um eine Montage des Fingerprint-Moduls „FP530" auch ohne Unterputzdose zu ermöglichen,
finden Sie im Lieferumfang je ein Einzel- und Doppelgehäuse für die Aufputz-Montage.
Aus Sicherheitsgründen sollte sich die Auswerteeinheit räumlich getrennt von der Sensoreinheit
befinden (z.B. durch eine Wand getrennt).

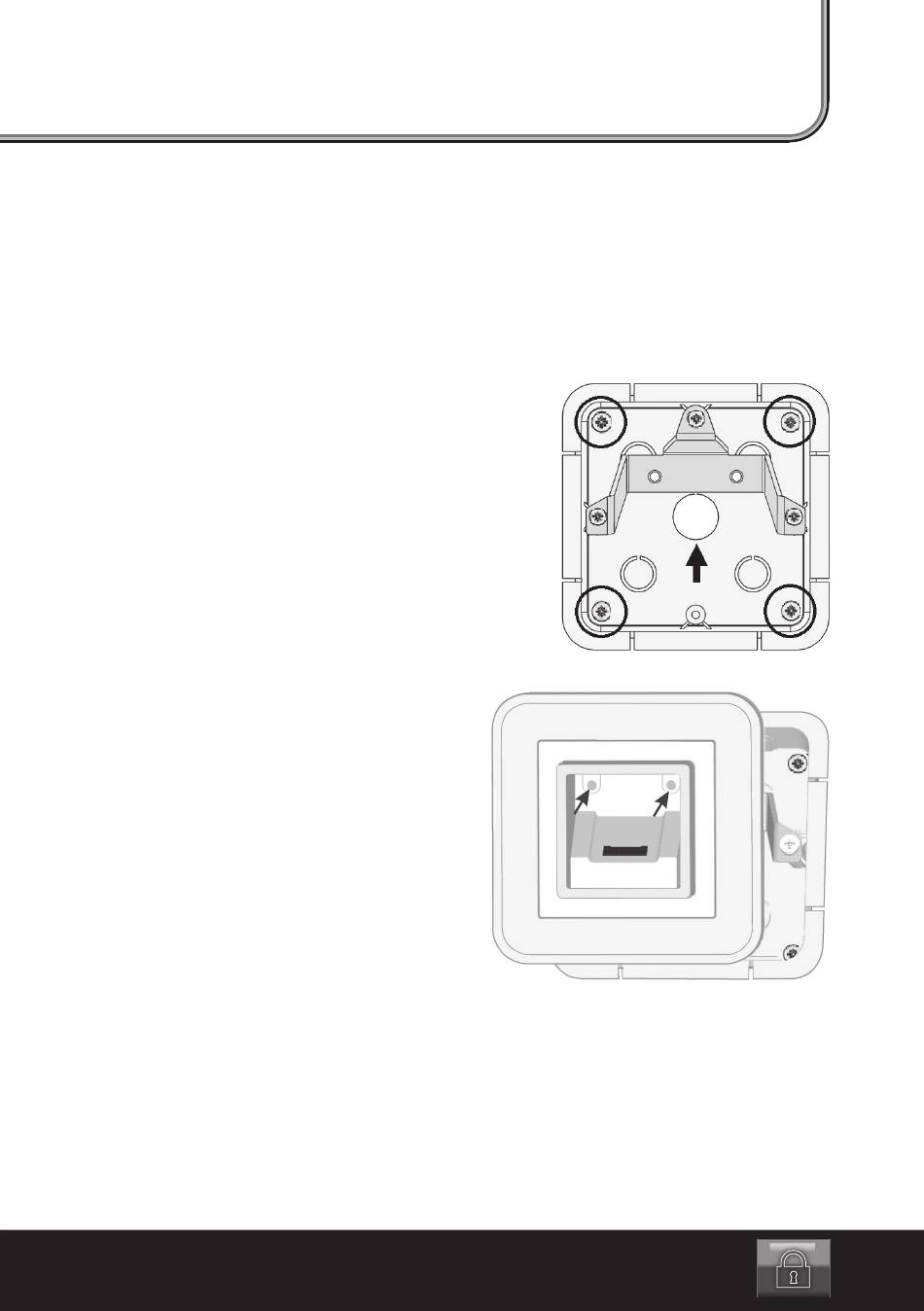

Montage der Sensoreinheit im Einfachrahmen:
• Befestigen Sie den Metallbügel mit drei Senkkopf-
schrauben (3x12) im Rahmen.
• Verbinden Sie den Sensor und die Auswerteeinheit
mit beiliegendem Kabel durch das mittlere Ausbruch-
loch (eine passende Kabeltülle liegt bei).
• Montieren Sie den Einfachrahmen an der Wand mit
den vier mitgelieferten Dübeln und Linsenkopfschrau-
ben (3,5x22).
Abhängig von der Wand sind ggf. andere Dübel und
andere Schrauben erforderlich.
• Befestigen Sie die Sensoreinheit inklusive dem
vorderen Rahmen mit zwei Sechskantschrau-
ben auf der Aufputzdose.
• Setzen Sie die Auswerteeinheit in eine Unterputzdose ein oder befestigen Sie sie im mitgeliefer-
ten Gehäuse direkt an der Wand.
• Nehmen Sie dann den Anschluss an die Spannungsversorgung und z.B. den Türöffner vor.
19
