7. Inbetriebnahme
An der Auswerteeinheit befindet sich eine
8polige Anschlussklemme für die Betriebs-
spannung und die Relaisausgänge.
Das Fingerprintmodul kann z.B. direkt einen
Türöffner ansteuern. Dafür wird der Türöffner
an die beiden Klemmen eines der drei Relais-
Schaltausgänge „REL1", REL2" oder „REL3"
der Auswerteeinheit angeschlossen.
Die Relaiskontakte sind potentialfrei, bei den
beiden Klemmen der drei Schaltausgänge
handelt es sich jeweils um die Schließkontak-
te der Relais.
Der Anschluss darf nur im spannungs-/strom-
losen Zustand erfolgen, da es andernfalls zu
einem Kurzschluss kommen könnte.
Verbinden Sie die Stromversorgung mit
den beiden Klemmen „Power". Die Polarität
braucht dabei nicht beachtet werden.
Bevor die Stromversorgung zugeschaltet
wird, sollten nochmals alle Verbindungen auf
korrekten und festen Sitz überprüft werden.

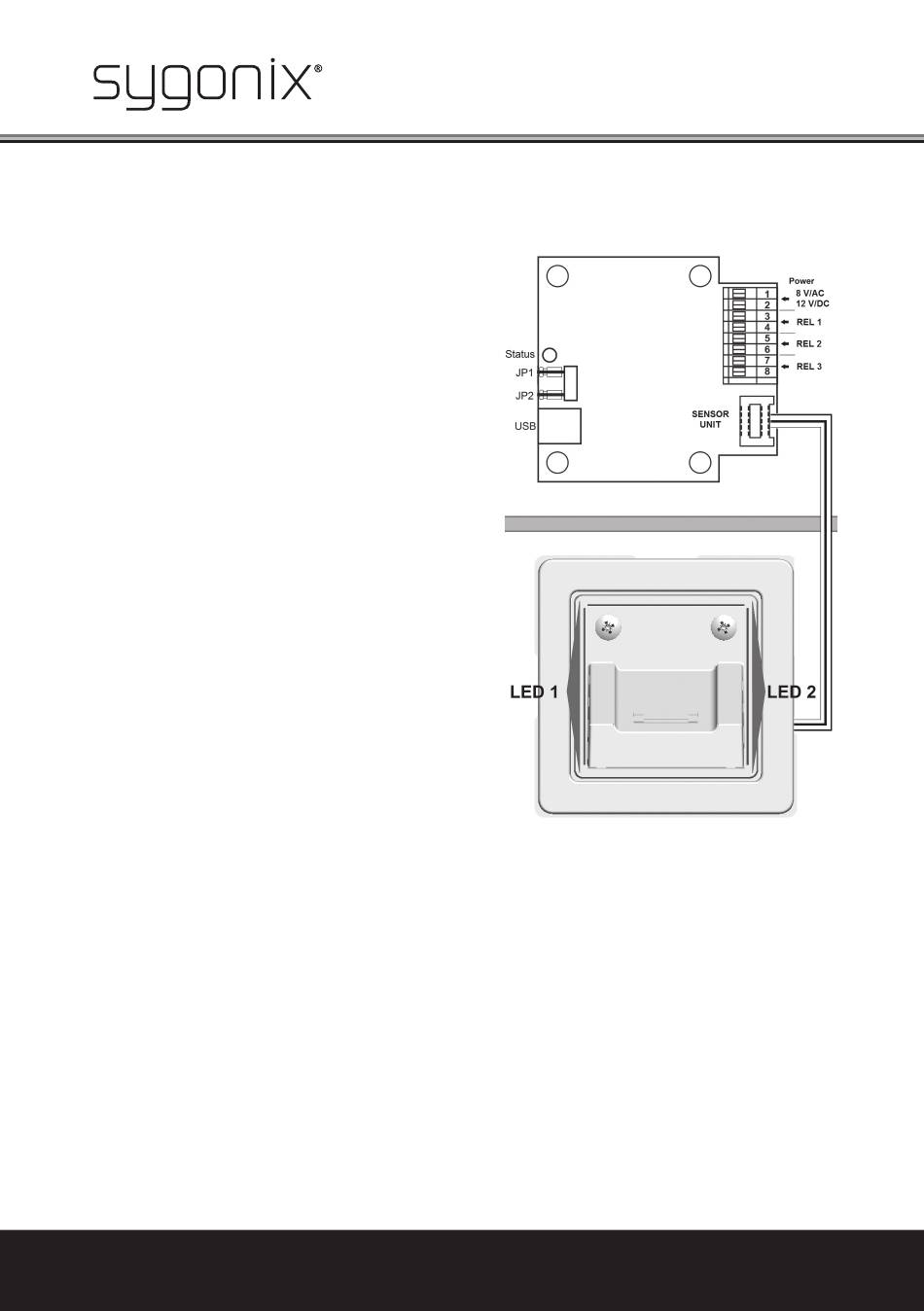

Nach dem Zuschalten der Stromversorgung beginnen die LEDs (siehe Bild oben, „LED1", „LED2"
und „Status") zu leuchten.
Nach ca. zwei Sekunden erlischt die „Status"-LED.
Während dieser Startzeit wird das System intern überprüft. Das Fingerprintmodul ist anschlie-
ßend betriebsbereit, es kann mit dem Anlernen der Fingerabdrücke der Benutzer begonnen wer-
den.
