6. Montage und Anschluss

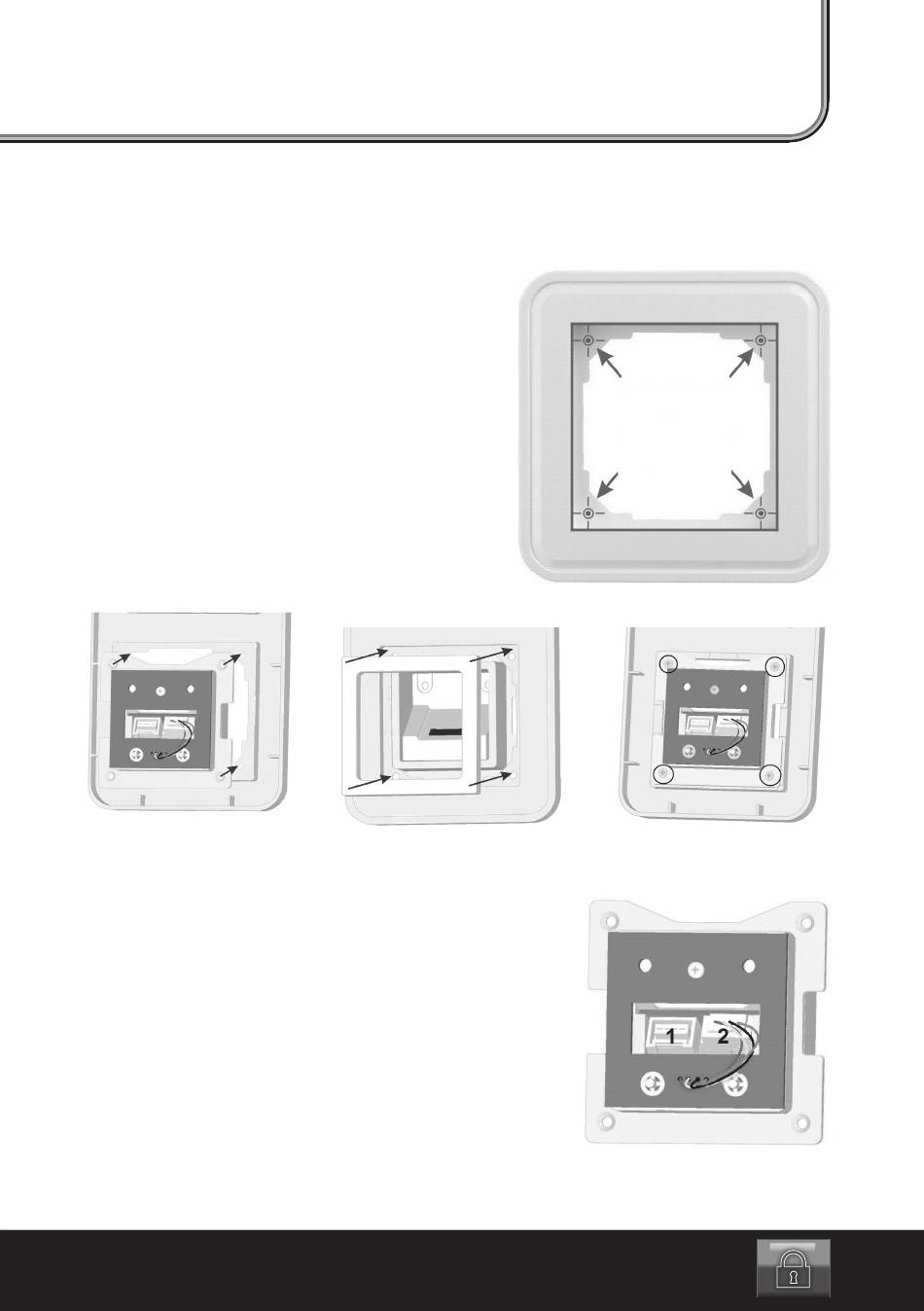

a) Montage der Sensoreinheit
Mit Hilfe der im Lieferumfang beiliegenden Bohr-
schablone können die Befestigungslöcher für die
Sensoreinheit in den Sygonix SX.11 Rahmen (nicht im
Lieferumfang, getrennt bestellbar, siehe Kapitel 19)
präzise gebohrt werden, siehe Pfeile im Bild rechts.
Hierfür wird ein Bohrer mit 3,0 mm Durchmesser be-
nötigt.
Anschließend wird die vormontierte Sensoreinheit
rückseitig in den Sygonix Einzel- oder Doppelrahmen
gesetzt.
Von vorne wird nun der Abdeckrahmen aufgesetzt
und von der Rückseite durch die zuvor gebohrten
Löcher mit den 4 mitgelieferten Senkkopfschrauben
(2x8) befestigt.
Montagebeispiel mit Doppelrahmen
Anschlussbuchse 1:
Dies ist die Buchse für die Verbindungsleitung zur
Auswerteeinheit. Der Abstand zwischen Auswerteein-
heit und Sensoreinheit beträgt maximal 75 cm. Eine
Verlängerung ist nicht zulässig.
Anschlussbuchse 2:
Hierbei handelt es sich um den Anschluss für die
Leuchtringbeleuchtung.
Anschlüsse auf der Rückseite der Sensoreinheit
7
