Austauschen des Netzschalters

HINWEIS
Um Beschädigungen der Karten zu vermeiden,
sollte der Techniker bei Wartungsarbeiten am
elektrischen Steuerkasten ein Erdungsband
(Teilenr. 112190) am Handgelenk tragen.
Um Schäden an elektrischen Komponenten
zu vermeiden, muss das System vor dem
Herstellen oder Trennen von Steckverbindungen
spannungsfrei geschaltet werden.
1. Nach dem in Vor der Wartung, page
49 beschriebenen Verfahren vorgehen.
2. Die Schrauben (124) lösen und die
Gehäuseabdeckung (117) abnehmen.
3. Die Positionen der Ein- und Ausgangsdrähte
des Netzschalters notieren. Siehe
Stromlaufpläne, page
vom Netzschalter (112) abklemmen.
4. Die Schalterklemmenblöcke entfernen, die
Haltemutter abschrauben und den Schalter
abnehmen.
5. Den neuen Schalter installieren.
334056F
35. Die Drähte
6. Die Drähte an den zuvor notierten Positionen
anschließen.
7. Die Abdeckung (117) installieren und die
Schrauben (124) anziehen.
8. Den Strom am Hauptschalter einschalten.

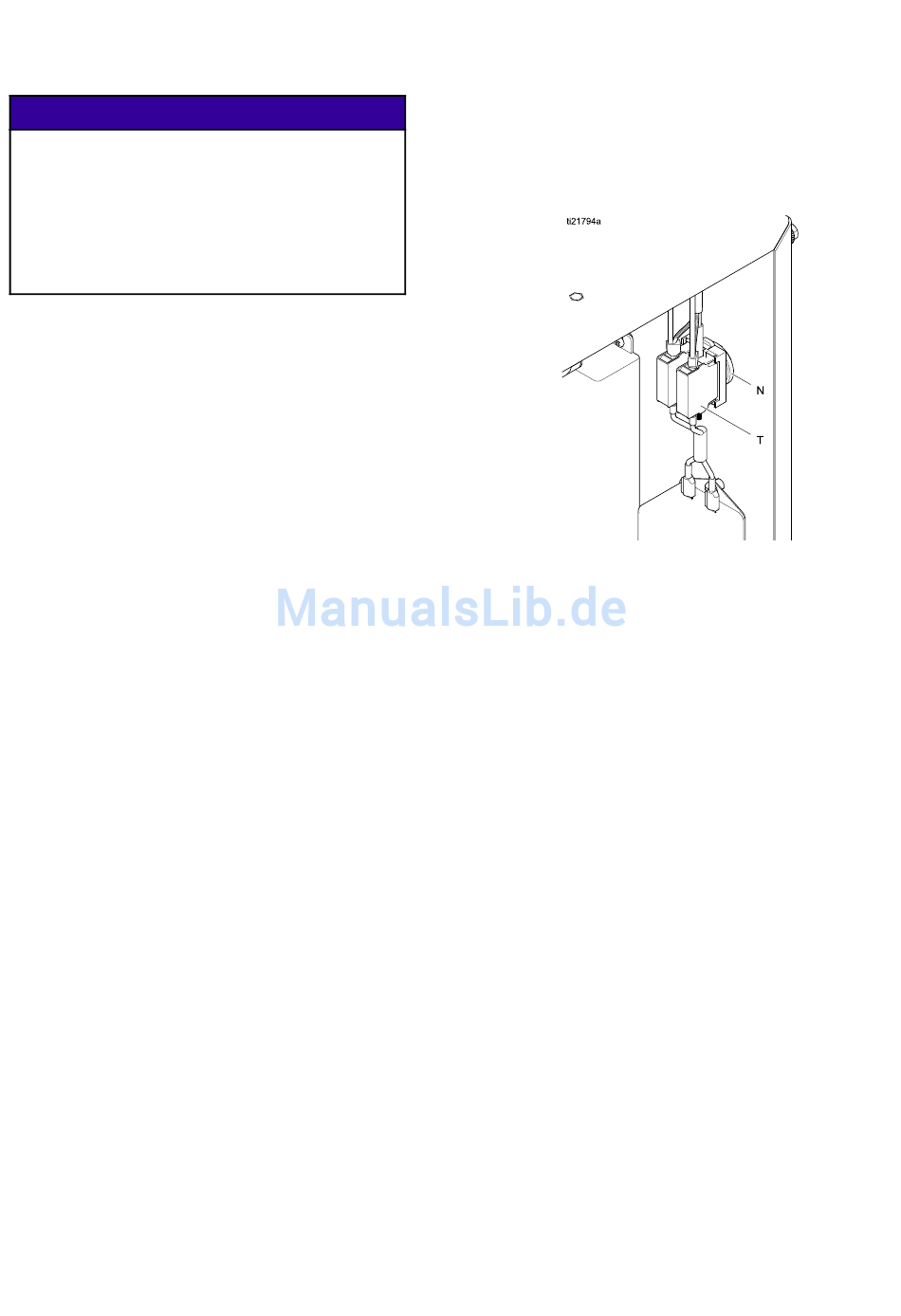

Figure 40 Austauschen des Netzschalters
