Reparatur

Wartung des Steuerkastens

Austauschen der Isolierkarte

HINWEIS
Um Beschädigungen der Karten zu vermeiden,
sollte der Techniker bei Wartungsarbeiten am
elektrischen Steuerkasten ein Erdungsband
(Teilenr. 112190) am Handgelenk tragen.
Um Schäden an elektrischen Komponenten
zu vermeiden, muss das System vor dem
Herstellen oder Trennen von Steckverbindungen
spannungsfrei geschaltet werden.
1. Nach dem in Vor der Wartung, page
49 beschriebenen Verfahren vorgehen.
2. Die Schrauben (124) lösen und die
Gehäuseabdeckung (117) abnehmen.
3. Die Positionen der Ein- und Ausgangskabel der
Isolierkarte notieren. Siehe die nachstehende
Tabelle und Stromlaufpläne, page
Kabel von der Isolierkarte (111) trennen. Die
Halterungen (110) entfernen.
Isolierkartenan-
schluss
J1 (nicht eigensicher)
J2 (nicht eigensicher)
J3 (eigensicher)
J4 (eigensicher)
4. Die Schrauben (128) entfernen, mit
denen die Isolierkarte (111) an der
Sicherheitsbarrierenabdeckung (107) befestigt
ist. Die Isolierkarte entfernen.
5. Die neue Isolierkarte mit den Schrauben (128)
befestigen.
6. Die Halterungen (110) installieren. Die Kabel an
der zuvor notierten Position anschließen.
7. Den Strom am Hauptschalter einschalten.
8. Den Netzschalter des Steuerkastens einschalten.
Sicherstellen, dass die beiden grünen LEDs
(D7, D8) und die beiden gelben LEDs (D6, D14)
leuchten.
9. Die Abdeckung (117) installieren und die
Schrauben (124) anziehen.
52
35. Die
Kabelziel
EFCM
Optionales
Farbwechsel-Modul
Sicherheitsbarri-
erenkarte
Kabinenregelung

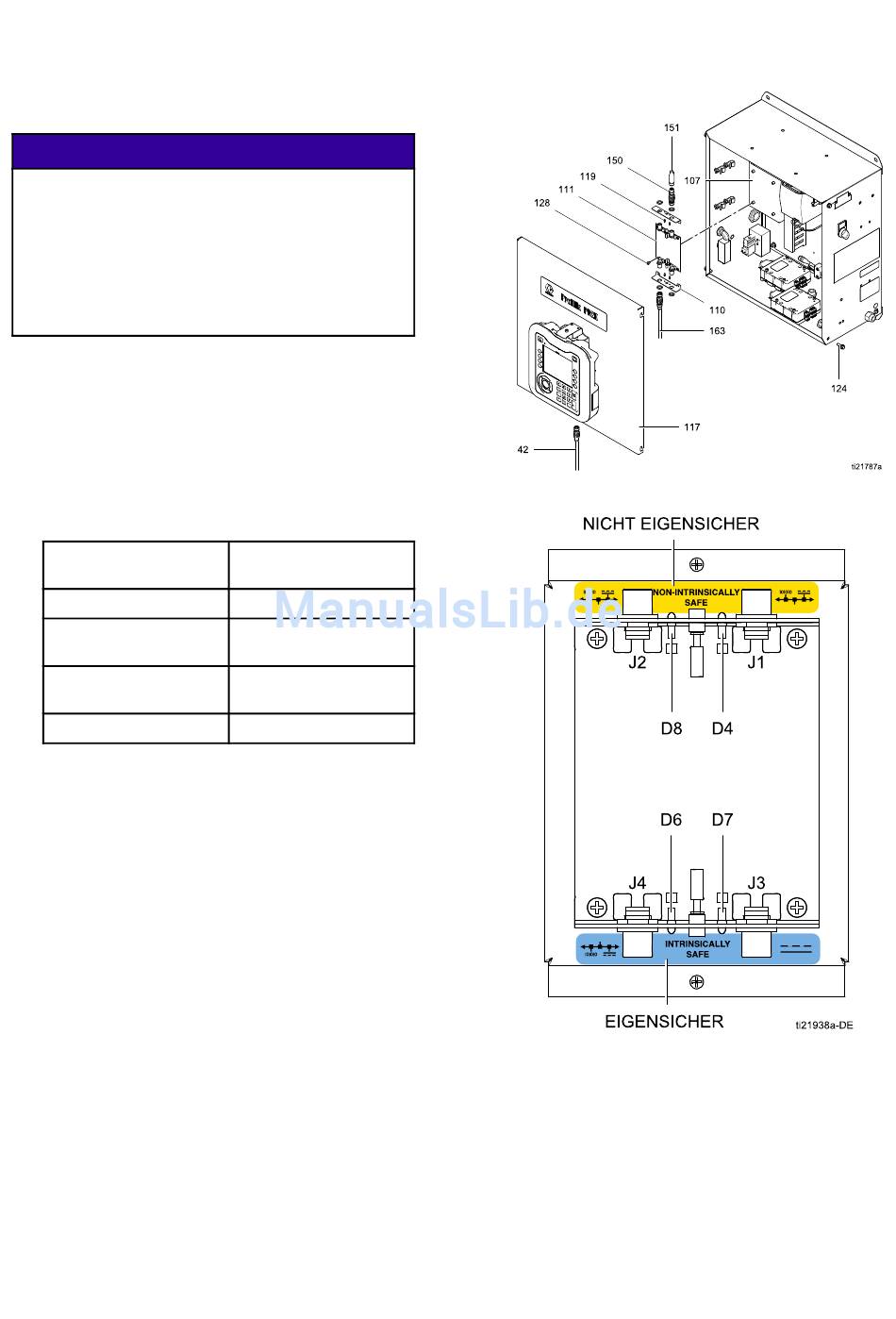

Figure 32 Austauschen der Isolierkarte
Figure 33 Detailansicht der Kabelanschlüsse an der
Isolierkarte
334056F
