Anleitung
™
InvisiPac
Für das Zuführen von Klebern am InvisiPac Heißschmelz-Zufuhrsystem
Anwendung nur durch geschultes Personal.
Wichtige Sicherheitshinweise
Alle Warnungen und Hinweise im vorliegenden Handbuch und
im Handbuch des InvisiPac Heißschmelz-Zufuhrsystems lesen.
Alle Anweisungen an einem sicheren Ort aufbewahren.

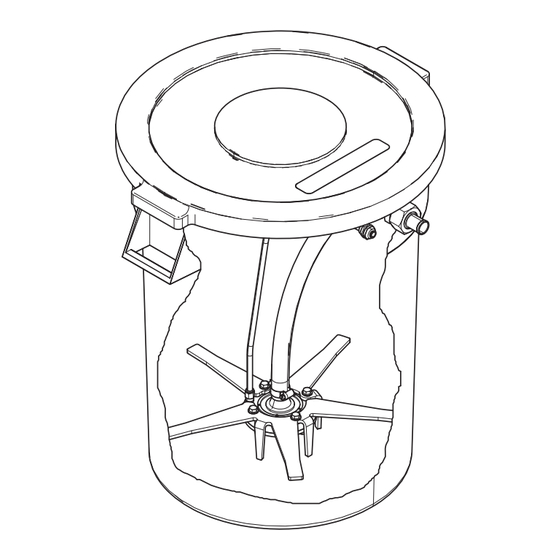

Zuführsatz 25C193
(Mit 3 m Vakuumrohr und 3 m 3/8" Luftrohr)
Zufuhrsystem
3A5391C
DE
Werbung
Verwandte Anleitungen für Graco InvisiPac 25C193
Inhaltszusammenfassung für Graco InvisiPac 25C193
- Seite 1 Anleitung 3A5391C ™ InvisiPac Zufuhrsystem Für das Zuführen von Klebern am InvisiPac Heißschmelz-Zufuhrsystem Anwendung nur durch geschultes Personal. Wichtige Sicherheitshinweise Alle Warnungen und Hinweise im vorliegenden Handbuch und im Handbuch des InvisiPac Heißschmelz-Zufuhrsystems lesen. Alle Anweisungen an einem sicheren Ort aufbewahren. Zuführsatz 25C193 (Mit 3 m Vakuumrohr und 3 m 3/8"...
-
Seite 2: Installation
Installation Installation Keine Schwankungen 9,1 m im Schlauch für (30 ft) Vakuumübertragung Hauptluftleitung Sicherstellen, dass Trichterluft angeschlossen ist 3 m (10 ft) Vakuum Pumpe Vakuum: 4 Zoll 0,28-0,55 MPa (2,8-5,5 bar; 40-80 psi) Luftzufuhr zu Applikatoren Für optimale Leistung die Rüttlerarme stets mit Klebepellets (ca. 4“) bedeckt lassen. HINWEIS: Zu den erforderlichen Systeminstallationseinstellungen siehe das Systemhandbuch. - Seite 3 Teile Teile Pos. Teil Beschreibung Pos. Teil Beschreibung ✿ 125370‡ SCHLAUCHKLEMME, BEHÄLTER, Chicklet-Zuführung Durchmesser 11/16–1–1/2" 17C470 ABDECKUNG, Behälter 17N572 ARM, Rüttler 26A287 RÜTTLER, Kugel/VAC 17P233 ARM, Rüttler - - - - - STECKVERBINDER, VAC 110963 SCHRAUBE, Kappe, Flanschkopf - - - - - GEHÄUSE, VAC, Oberseite 17P382 ETIKETT...
-
Seite 4: Technische Spezifikationen
Zubehör Zubehör Teil Beschreibung 9,1 m-Schlauchsatz, mit Schlauchklemme (2) transparentem PVC-Rohr (9.1 m), 24R043 3/8"-Nylonschlauch 10,4 m, Kabelbinder (10) 129745 Zuführbehälter-Gegenhalter 17D747 Gefilterte Abdeckung Technische Spezifikationen Spezifikationen zur Vakuumübertragung Metrisch Maximale Schlauchlänge für Vakuumübertragung 30 ft 9,1 m Maximale Schlauchlänge für Vakuumübertragung 10 ft 3,0 m bei maximaler vertikaler Steigung... - Seite 5 Hinweise Hinweise 3A5391C...
-
Seite 6: Graco-Standardgarantie
Garantie, die von Graco bekannt gegeben wurde, garantiert Graco für eine Dauer von zwölf Monaten ab Kaufdatum die Reparatur oder den Austausch jedes Teiles, das von Graco als defekt anerkannt wird. Diese Garantie gilt nur dann, wenn das Gerät in Übereinstimmung mit den schriftlichen Graco-Empfehlungen installiert, betrieben und gewartet wurde.
