Reparatur
Austausch des Leitungsfilters
HINWEIS
Um Beschädigungen der Karten zu vermeiden,
sollte der Techniker bei Wartungsarbeiten am
elektrischen Steuerkasten ein Erdungsband
(Teilenr. 112190) am Handgelenk tragen.
Um Schäden an elektrischen Komponenten
zu vermeiden, muss das System vor dem
Herstellen oder Trennen von Steckverbindungen
spannungsfrei geschaltet werden.
1. Nach dem in Vor der Wartung, page
49 beschriebenen Verfahren vorgehen.
2. Die Schrauben (124) lösen und die
Gehäuseabdeckung (117) abnehmen.
3. Die Positionen der Ein- und Ausgangsdrähte
des Leitungsfilters notieren. Siehe
Stromlaufpläne, page
vom Leitungsfilter (115) abklemmen.
4. Die Schrauben (142) entfernen, mit denen der
Leitungsfilter am Gehäuse befestigt ist. Den
Leitungsfilter entfernen.
5. Den neuen Leitungsfilter mit den Schrauben
(142) befestigen.
6. Die Drähte an den zuvor notierten Positionen
anschließen.
7. Die Abdeckung (117) installieren und die
Schrauben (124) anziehen.
8. Den Strom am Hauptschalter einschalten.
58
35. Die Drähte

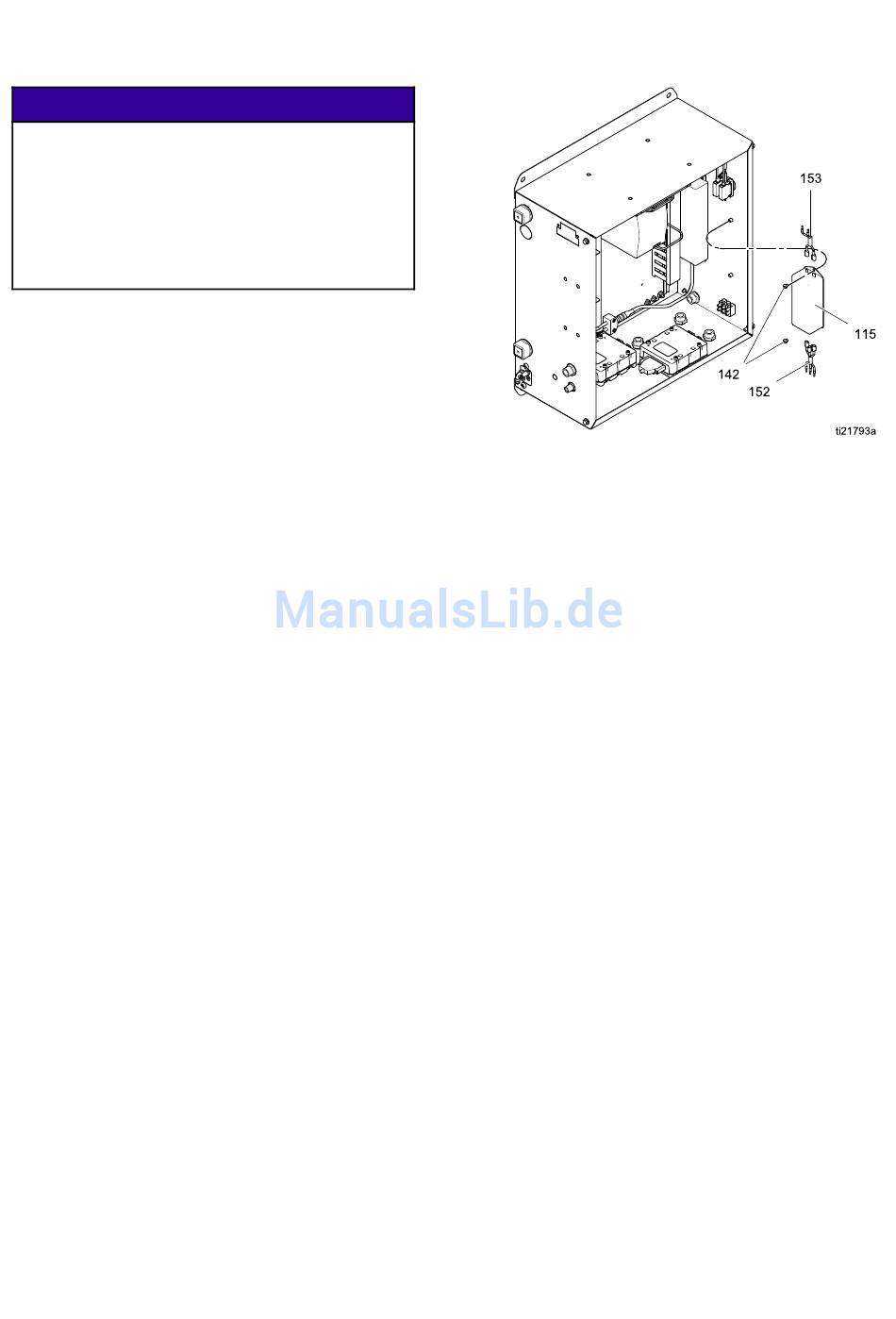

Figure 39 Austausch des Leitungsfilters
334056F
