Austauschen des 24 VDC Netzteils

ACHTUNG
Um Beschädigungen der Karten zu vermeiden,
sollte der Techniker bei Wartungsarbeiten am
elektrischen Steuerkasten ein Erdungsband
(Teilenr. 112190) am Handgelenk tragen.
Um Schäden an elektrischen Komponenten
zu vermeiden, muss das System vor dem
Herstellen oder Trennen von Steckverbindungen
spannungsfrei geschaltet werden.
1. Nach dem in Vor der Wartung, page
49 beschriebenen Verfahren vorgehen.
2. Die Schrauben (124) lösen und die
Gehäuseabdeckung (117, ohne Abb.)
abnehmen.
3. Die Position der Ein- und Ausgangskabel
des Netzteils notieren. Siehe
Stromlaufpläne, page
vom Netzteil (120) abklemmen.
4. Die Schrauben (129) entfernen, mit denen das
Netzteil an der Gehäuseseite befestigt ist. Das
Netzteil abnehmen.
5. Das neue Netzteil mit den Schrauben (129)
befestigen.
6. Die Drähte wieder am Netzteil anschließen.
Wenn der Schaltplan nicht berücksichtigt
wird, können Schäden an den elektrischen
Komponenten die Folge sein.
334056F
35. Die Drähte
ACHTUNG
7. Die Abdeckung (117) installieren und die
Schrauben (124) anziehen.
8. Den Strom am Hauptschalter einschalten.
9. Den Netzschalter des Steuerkastens einschalten.
HINWEIS: Die grüne LED auf der
Sicherheitsbarrierenkarte (106), die grüne
Stromversorgungs-LED am Verbesserten
Materialregelmodul (139) und die grünen
24-V-LEDs an jedem Pumpenregelmodul (132)
leuchten auf, wenn das System in Betrieb
genommen wird.

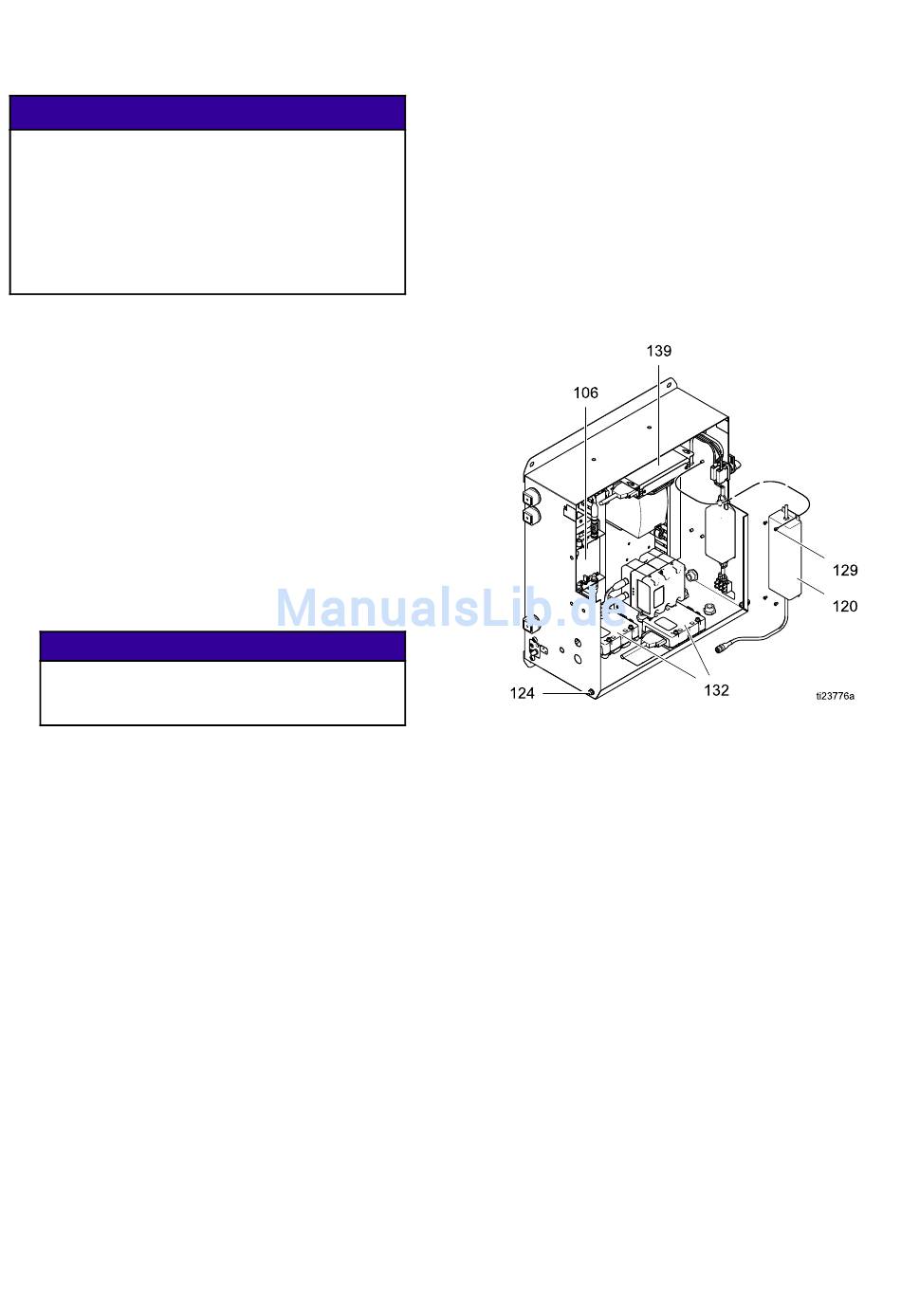

Figure 36 Austauschen des 24-VDC-Netzteils
Reparatur
