Kabinenregelungsfehlersuche

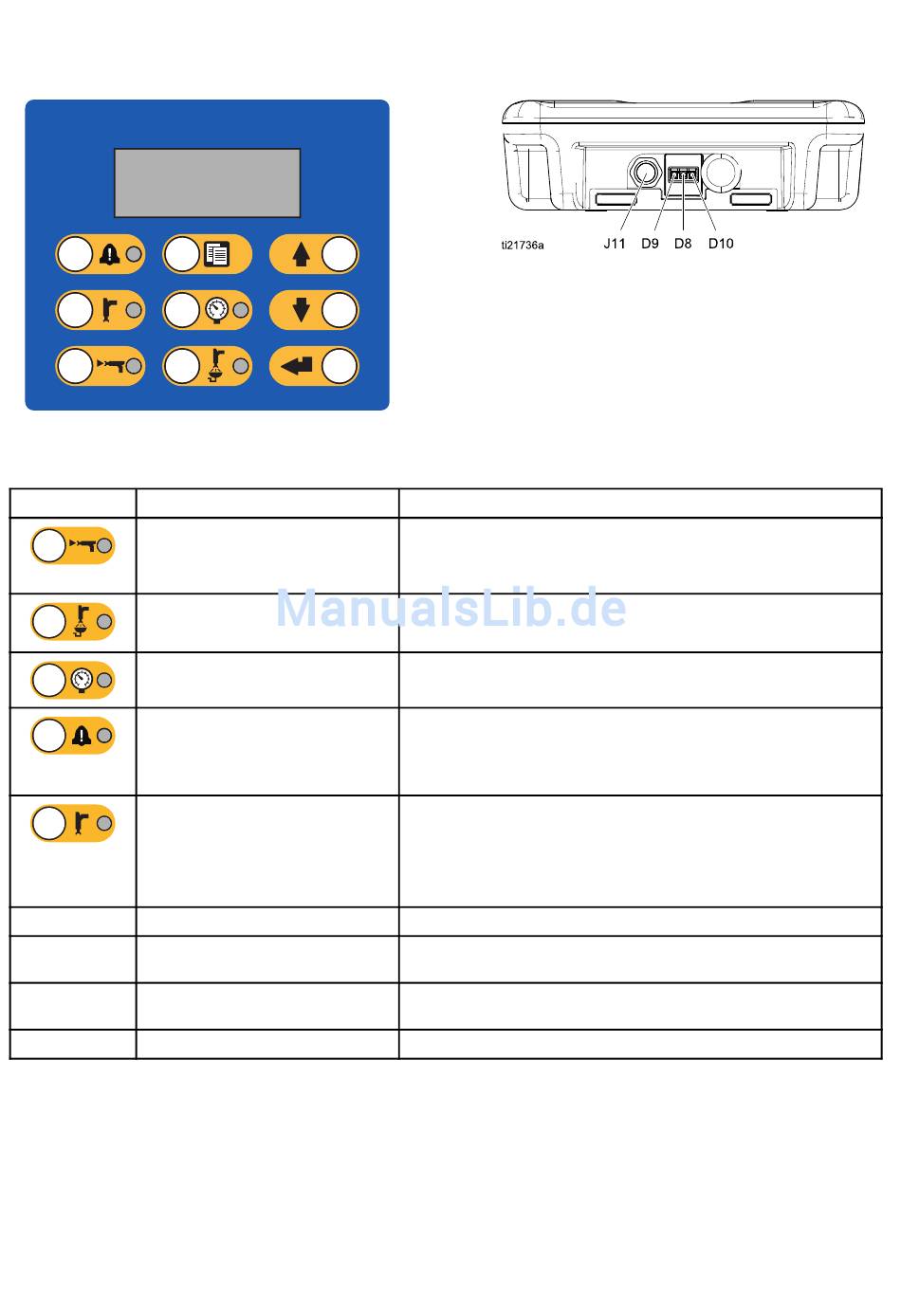

Figure 8 Kabinenregelung
Table 1 . Kabinenregelungsdiagnose
Anzeige Bezeichnung
Mischmodus (grün)
Spülmodus (grün)
Druckänderungs-Modus (grün)
Alarm (rot)
Standby-Modus (grün)
D8 Herzschlag (grün)
D9 Kommunikation (gelb)
D10 Stromversorgung (grün)
J11 Stecker
334056F
Figure 9 Unteransicht der Kabinenregelung
Diagnose
LED leuchtet im Mischmodus.
LED blinkt im Misch-/Füllmodus. Blinkt auch im Misch-Leerlauf
(zusammen mit der Standby-LED)
LED leuchtet im Spülmodus.
LED blinkt bei Spülbedarf.
LED blinkt im Druckänderungs-Modus.
LED leuchtet, wenn ein Ereignis quittiert wurde.
LED blinkt, wenn ein Ereignis nicht quittiert worden ist.
LED erlischt, sobald das Ereignis gelöscht wurde.
LED leuchtet im Standby-Modus.
LED blinkt bei Farbwechsel, Inbetriebnahme, Abschalten,
Vorpumpen, Befüllen, Kalibrierung, Wartung und
Pumpendruckprüfung. Blinkt auch im Misch-Leerlauf
(zusammen mit der Misch-LED)
LED blinkt im normalen Betrieb.
LED leuchtet auf, wenn die Karte mit der Isolierkarte der
elektronischen Steuerung kommuniziert.
LED leuchtet auf, wenn die Karte mit Strom versorgt wird
(Anschluss J11).
Strom-/CAN-Anschluss
