Austauschen der Sicherheitsbarrierenkarte

ACHTUNG
Um Beschädigungen der Karten zu vermeiden,
sollte der Techniker bei Wartungsarbeiten am
elektrischen Steuerkasten ein Erdungsband
(Teilenr. 112190) am Handgelenk tragen.
Um Schäden an elektrischen Komponenten
zu vermeiden, muss das System vor dem
Herstellen oder Trennen von Steckverbindungen
spannungsfrei geschaltet werden.
1. Nach dem in Vor der Wartung, page
49 beschriebenen Verfahren vorgehen.
2. Die Schrauben (124) lösen und die
Gehäuseabdeckung (117) abnehmen.
3. Die Schrauben (125) lösen und die Abdeckung
(107) der Sicherheitsbarriere mitsamt der
Isolierkarte (111) abnehmen.
4. Die Positionen der Ein- und Ausgangskabel
der Sicherheitsbarrierenkarte notieren. Siehe
Stromlaufpläne, page
Sicherheitsbarrierenkarte (106) trennen.
5. Die beiden Schrauben (108) sowie die drei
Schrauben (109), die Distanzstücke (105)
und die Federringe (104) entfernen. Die
Sicherheitsbarrierenkarte (106) entfernen.
6. Die neue Sicherheitsbarrierenkarte mit den
Schrauben, Distanzstücken und Federringen
befestigen.
7. Die Kabel an den zuvor notierten Positionen der
Sicherheitsbarrierenkarte anschließen.
8. Die Abdeckung (107) der Sicherheitsbarrieren
und die Isolierkarte (111) installieren.
9. Den Strom am Hauptschalter einschalten.
10. Den Netzschalter des Steuerkastens einschalten.
Überprüfen, ob das System in Betrieb geht.
HINWEIS: Die beiden grünen LEDs (D4, D5) an
der Sicherheitsbarrierenkarte leuchten auf, wenn
die Karte mit Strom versorgt wird.
11. Die Abdeckung (117) installieren und die
Schrauben (124) anziehen.
334056F
35. Das Kabel von der

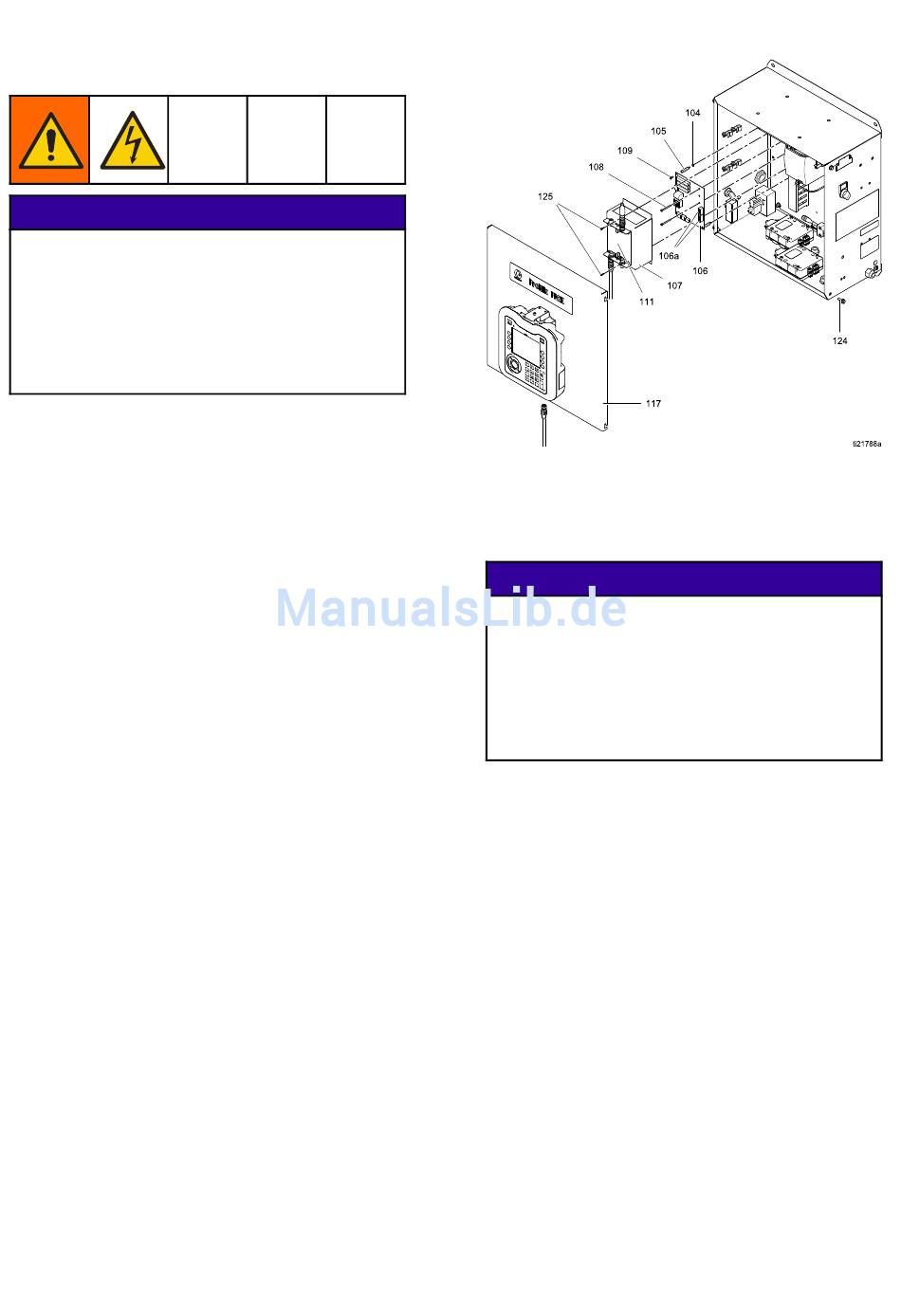

Figure 34 Austauschen der Sicherheitsbarrierenkarte
Austauschen der Sicherungen der
Sicherheitsbarrierenkarte
HINWEIS
Um Beschädigungen der Karten zu vermeiden,
sollte der Techniker bei Wartungsarbeiten am
elektrischen Steuerkasten ein Erdungsband
(Teilenr. 112190) am Handgelenk tragen.
Um Schäden an elektrischen Komponenten
zu vermeiden, muss das System vor dem
Herstellen oder Trennen von Steckverbindungen
spannungsfrei geschaltet werden.
1. Die Schritte 1 bis 4 unter
Sicherheitsbarrierenkarte, page 53
2. Die Sicherung (F3 oder F4) aus der Halterung
nehmen.
3. Die neue Sicherung einsetzen.
4. Die Schritte 7 bis 11 unter
Sicherheitsbarrierenkarte, page 53
Reparatur
Austauschen der
durchführen.
Austauschen der
durchführen.
