Austauschen eines Pumpenregelmoduls

HINWEIS
Um Beschädigungen der Karten zu vermeiden,
sollte der Techniker bei Wartungsarbeiten am
elektrischen Steuerkasten ein Erdungsband
(Teilenr. 112190) am Handgelenk tragen.
Um Schäden an elektrischen Komponenten
zu vermeiden, muss das System vor dem
Herstellen oder Trennen von Steckverbindungen
spannungsfrei geschaltet werden.
1. Nach dem in Vor der Wartung, page
49 beschriebenen Verfahren vorgehen.
2. Die Schrauben (124) lösen und die
Gehäuseabdeckung (117) abnehmen.
3. Die Position der Ein- und Ausgangskabel
des Pumpenregelmoduls notieren. Siehe
Stromlaufpläne, page
Pumpenregelmodul (132) trennen.
4. Die Schrauben (143) entfernen, mit denen das
Pumpenregelmodul am Gehäuse befestigt ist.
Das Pumpenregelmodul abnehmen.
5. Das neue Pumpenregelmodul mit den Schrauben
(143) befestigen.
6. Die Kabel an der zuvor notierten Position
anschließen.
7. Den Strom am Hauptschalter einschalten.
334056F
35. Die Kabel vom
8. Den Netzschalter des Steuerkastens einschalten.
Sicherstellen, dass die grüne 48-V-LED und die
grüne 24-V-LED an jedem Pumpenregelmodul
(132) leuchten.
9. Die Abdeckung (117) installieren und die
Schrauben (124) anziehen.

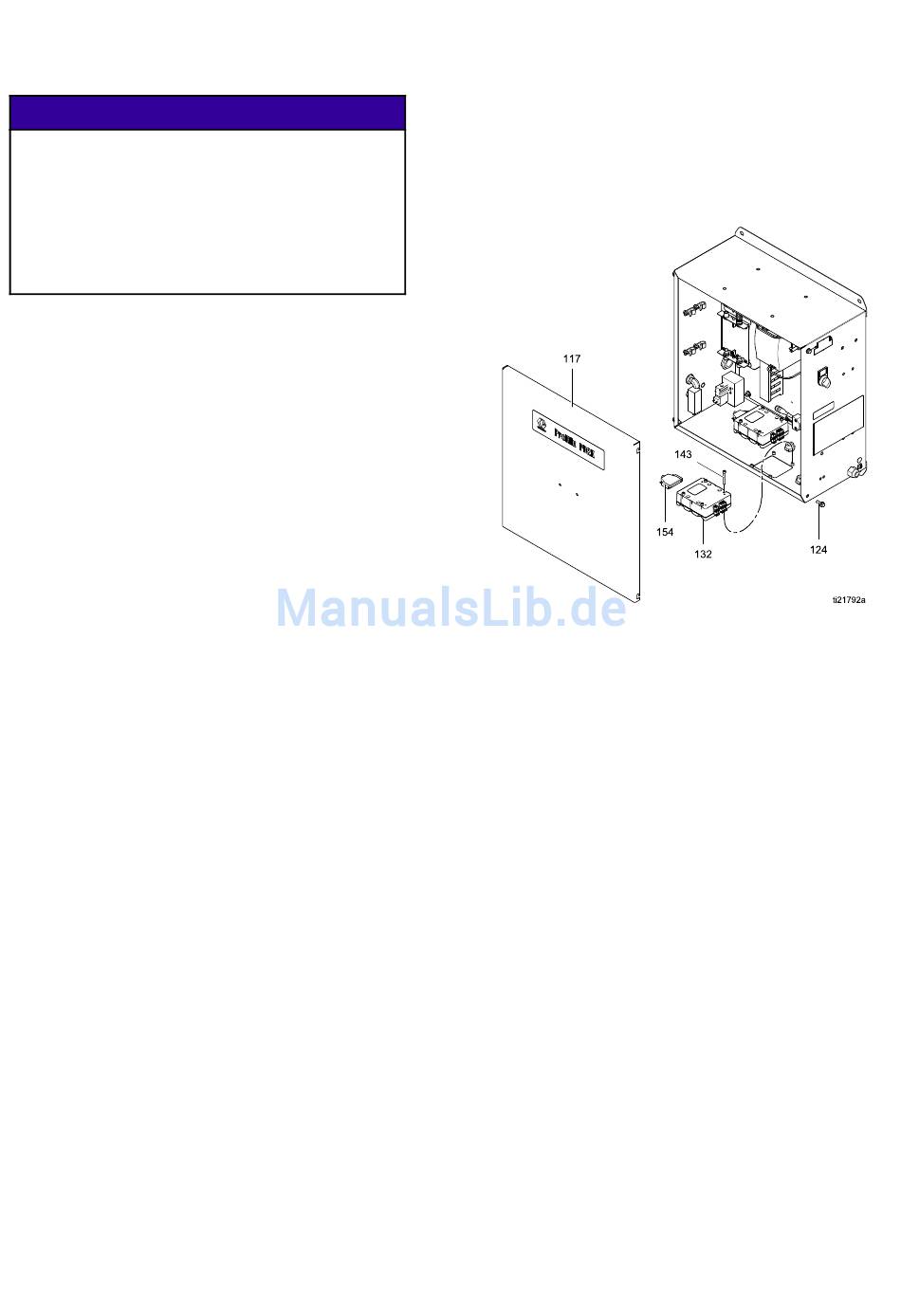

Figure 38 Austauschen eines Pumpenregelmoduls
Reparatur
57
