Installation
Einrichten des Materialverteilers
für dynamische Dosierung
HINWEIS: Zu weiteren Informationen über Dynamische
Dosierung, siehe Seite 55.
HINWEIS: Bei Verwendung der dynamischen Dosierung
ist es sehr wichtig, eine konstante und ausgewogene
Materialversorgung zu gewährleisten. An den
Zufuhrleitungen A und B vor den Volumenzählern einen
Materialregler einbauen, um eine ordnungsgemäße
Druckregelung und ein minimales Pulsieren der Pumpe
zu erreichen.
Falls Sie mit dynamischer Dosierung arbeiten, muss der
Materialverteiler ordnungsgemäß für Ihre Anwendung
eingestellt sein. Bestellen Sie den Einspritzsatz 15U955
(Zubehör).
1. Siehe A
. 7. Die Schrauben (A) und die Halterung
BB
der Statikmischer-Baugruppe (B) entfernen.
2. Die Mutter des Statikmischers (N1) lösen.
Statikmischer (SM) ausbauen und beiseite legen.
3. Muttern des U-Rohrs (N2 und N3) lösen. Das U-Rohr
(C) und das Anschlussstück des Statikmischers (D)
entsorgen.
4. Das 1/4-Zoll-NPT(a)-Anschlussstück (F) ausbauen
und beiseite legen. Den Integrator (G) ausbauen
und ablegen
5. Siehe A
. 8. Die restlichen Teile aus dem Gehäuse
BB
der Drosseleinheit (H) ausbauen. Den Stopfen (J)
und die Basis (K) beiseite legen. Alle gebrauchten
O-Ringen entsorgen.
6. Das Gehäuse der Drosseleinheit (H) um 180°
drehen, so dass die Einstellschraube (S),
wie in A
. 8 abgebildet, oben links liegt. Die beiden
BB
Einstellschrauben (S) ausbauen und beiseite legen.
Die Schrauben werden beim Wiedereinbau in
umgekehrter Reihenfolge eingesetzt.
7. Einen der größeren O-Ringe (L1*) in das Gehäuse
(H) einbauen. Schrauben Sie die Einspritzkappe (M*)
in das Gehäuse.
8. Die gewünschte Durchflussmenge für Ihre Anwendung
ermitteln. Die Drosseleinheit mit der entsprechenden
Größe für die von Ihnen gewählte Durchflussmenge
und das von Ihnen gewählte Mischverhältnis mit
Hilfe des Abschnitts Auswahldiagramme für die
Drosselgröße beim dynamischen Dosieren,
Seite 68-70 als Richtlinie auswählen. Die
Drosseleinheit (R*) in die Basis (K) einbauen.
9. Den kleineren O-Ring (L2*), die Drosseleinheit (R*)
und die Basis (K), einen größeren O-Ring (L1*)
und den Stopfen (J) wie abgebildet einbauen.
10. Die beiden Stellschrauben einbauen. Um den
Zugang zu erleichtern, die lange Stellschraube (S)
an der Vorderseite des Gehäuses einbauen.
18
.
N2
D
N1
SM
B
A
A

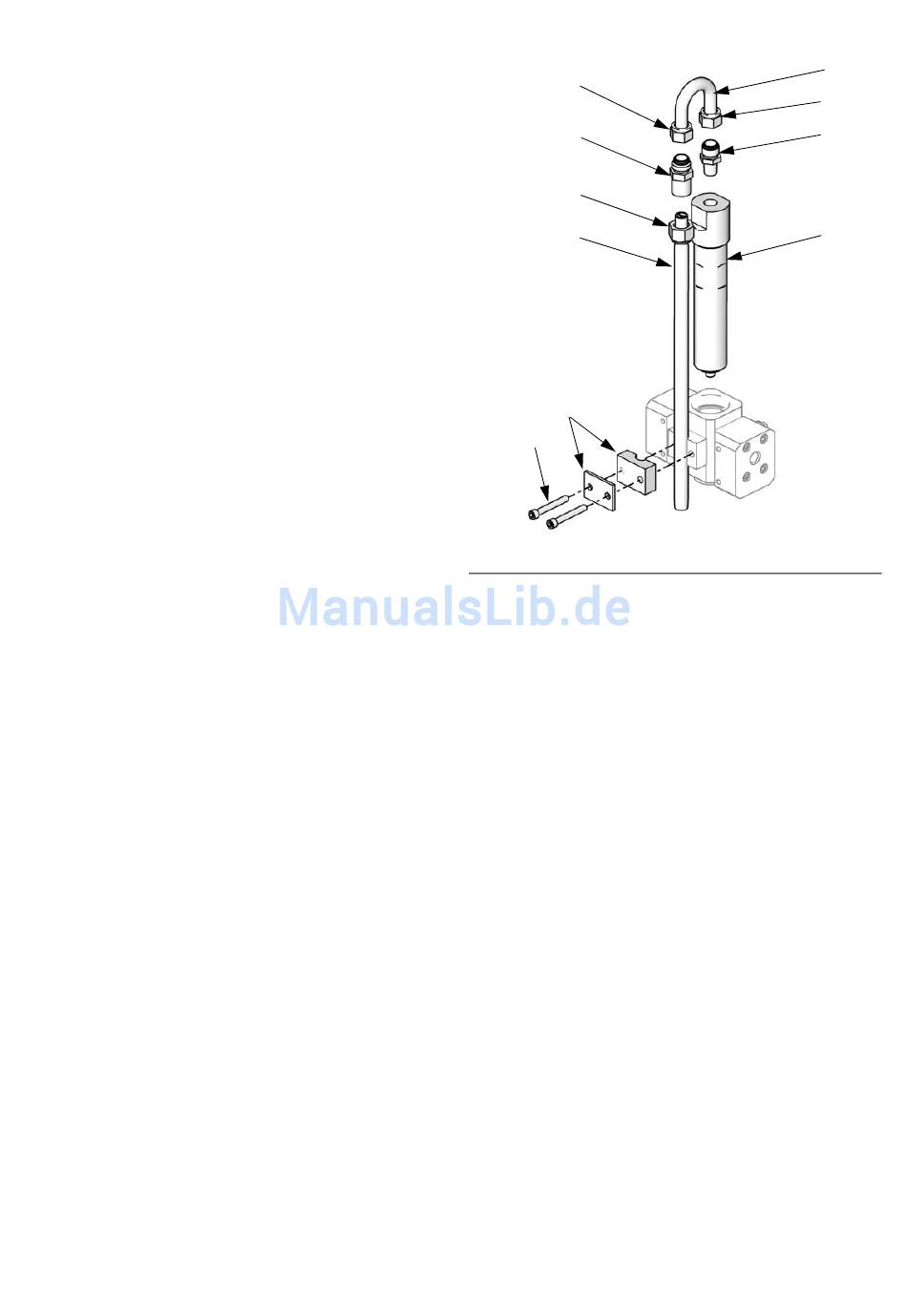

. 7. Integrator und Statikmischer ausbauen
BB
C
N3
F
G
ti16334a
3A1676M
