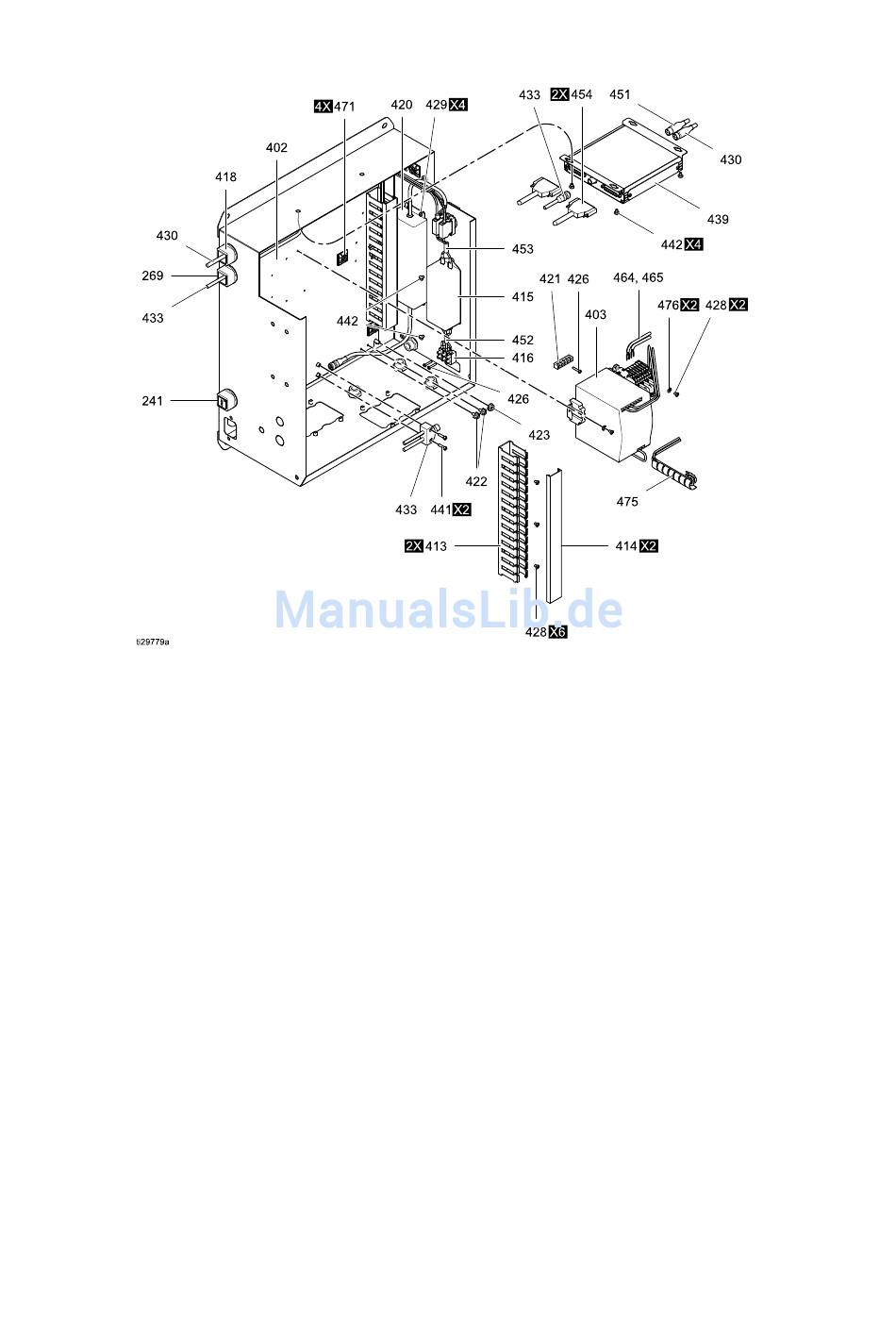

Elektrischer Steuerkasten (Forts.)
Pos. Teil Bezeichnung
— — —
401
GEHÄUSE
— — —
402
RÜCKWAND
403 24T769 NETZTEIL, 48 VDC, 10
A, 480 W
— — —
404
SICHERUNGSS-
CHEIBE; Nr. 6
— — —
405 ABSTANDSHALTER
406 255786 SICHERHEITSBARRI-
ERENKARTE, enthält
Pos. 106a
406a 15D979 FLINKE SICHERUNG,
400 mA
— — —
407 ABDECKUNG,
Sicherheitsbarriere
— — —
408 MASCHINEN-
SCHRAUBE, Flachkopf,
6-32 x 1,5 Zoll (38 mm)
— — —
409 MASCHINEN-
SCHRAUBE, Flachkopf,
6-32 x 0,375 Zoll (10
mm)
334056F
St. Pos.
1 410
1
411
1
412
3
413
3
414
1
415
416
2
417
1
418
2
419
420
3
Teil Bezeichnung
— — —
HALTERUNG,
Leiterplatte
24M485 ISOLIERKARTE,
eigensicher
16U725 WAHLSCHALTER, 2
Positionen
— — —
KABELFÜHRUNG
— — —
ABDECKUNG,
Kabelkanal
16V446 FILTER, 10A
— — —
ANSCHLUSSLEISTE
— — —
GEHÄUSEABDECK-
UNG
— — —
DURCHFÜHRUNGS-
DICHTUNG
— — —
LAMPE
16T660 NETZTEIL, 24 VDC, 4
A, 96 W
Teile
St.
2
1
1
1
2
1
1
1
2
4
1
