Servicearbeiten am EasyKey

Aktualisieren der Software

Wollen Sie die Software aktualisieren, laden Sie die neue
Software von Ihrem PC über die grundlegende
Internetschnittstelle in das Gerät. Siehe
Betriebsanleitung 313386.
Austauschen der Display-Platine
oder des Graphikdisplays
ACHTUNG
Um die Beschädigung der Platine während der
Wartung zu vermeiden, sollte der Techniker ein
ordnungsgemäß geerdetes Erdungsband
(Teile-Nr. 112190) am Handgelenk tragen.
1. Vor der Wartung, Seite 36 befolgen.
2. Entriegeln und öffnen Sie die EasyKey-Tür mit dem
Schlüssel.
3. Notieren Sie die Positionen aller Anschlüsse (J4, J5,
J6, J7, J8, J9, J10) auf der Display-Platine und
ziehen Sie dann die Stecker ab. Siehe A
Seite 20.
4. Entfernen Sie die 4 Schrauben (210e) und bauen Sie
die Display-Platine (210b, 210c) aus. A
210a
210d
J1
210e

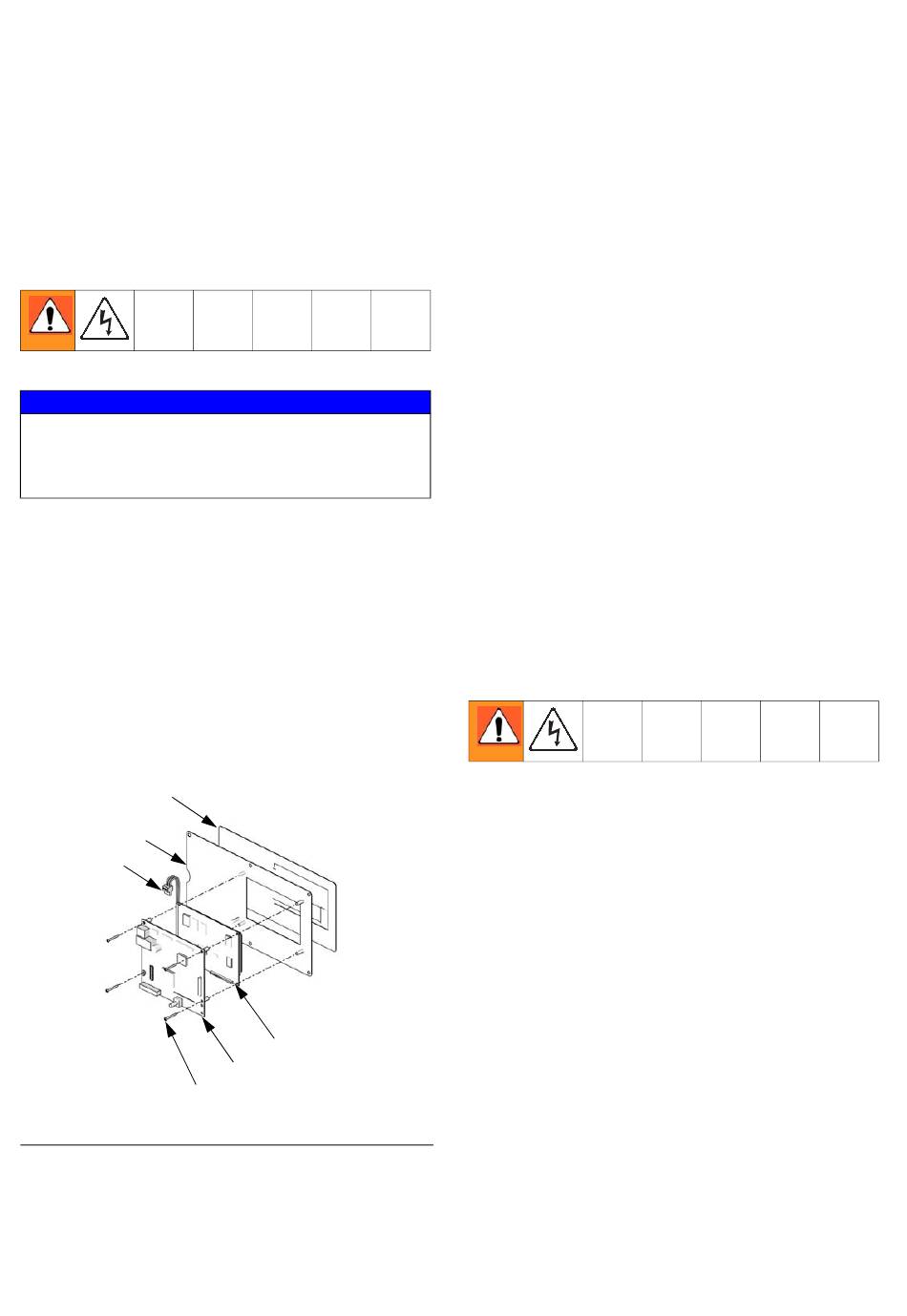

A . 13: Display-Schnittstelle
BB
313979H
. 7 auf
BB
. 13.
BB
210b
210c
TI12554a
5. Ziehen Sie das Stromkabel des Graphikdisplays (J1)
von der Display-Platine (210c) ab.
6. Trennen Sie das Graphikdisplay (210b) von der
Display-Platine (210c) [Stecker J2 auf der Rückseite
der Platine].
7. Um die neuen Teile einzubauen, müssen Sie den
Stecker J2 auf der Display-Platine (210c) mit der
Buchse am Graphikdisplay (210b) verbinden.
Drücken Sie die Teile zusammen. Siehe A
8. Verbinden Sie das Stromkabel des Graphikdisplays
(J1) wieder mit der Display-Platine (210c).
9. Schrauben Sie die Display-Platine (210e) fest.
10. Verbinden Sie wieder alle Stecker mit der
Display-Platine (210c). A
dass die Kabel nicht gequetscht werden, wenn
die Tür geöffnet oder geschlossen wird.
11. Machen Sie die Position der Batterie auf der Platine
aus (siehe A . 7 auf Seite 20). Ziehen Sie den
BB
Streifen ab, um den Schutz zu entfernen und die
Batterie zu aktivieren.
12. Schließen und verriegeln Sie die EasyKey-Tür
mit dem Schlüssel.
13. Schalten Sie das EasyKey-Gerät zum Test
der Platine ein.

Austauschen des Netzteils

1. Vor der Wartung, Seite 36 befolgen.
2. Entriegeln und öffnen Sie die EasyKey-Tür
mit dem Schlüssel.
3. Notieren Sie die Positionen der Ein- und
Ausgangsdrähte des Netzteils. Siehe EasyKey
Elektrischer Schaltplan, Seite 31. Lösen Sie
die Drähte vom Netzteil (214f). Siehe A
4. Nehmen Sie das Netzteil aus der DIN-Schiene.
5. Bauen Sie ein neues Netzteil (214f) ein. Schließen
Sie die Ein- und Ausgangsdrähte, wie in Schritt 3
notiert, wieder an.
6. Schließen und verriegeln Sie die EasyKey-Tür mit
dem Schlüssel.
7. Schalten Sie den Strom am Hauptschalter ein.
8. Schalten Sie den EasyKey für einen
Funktionstest ein.
Wartung
. 13.
BB
. 13. Stellen Sie sicher,
BB
. 14.
BB
