Technische Daten

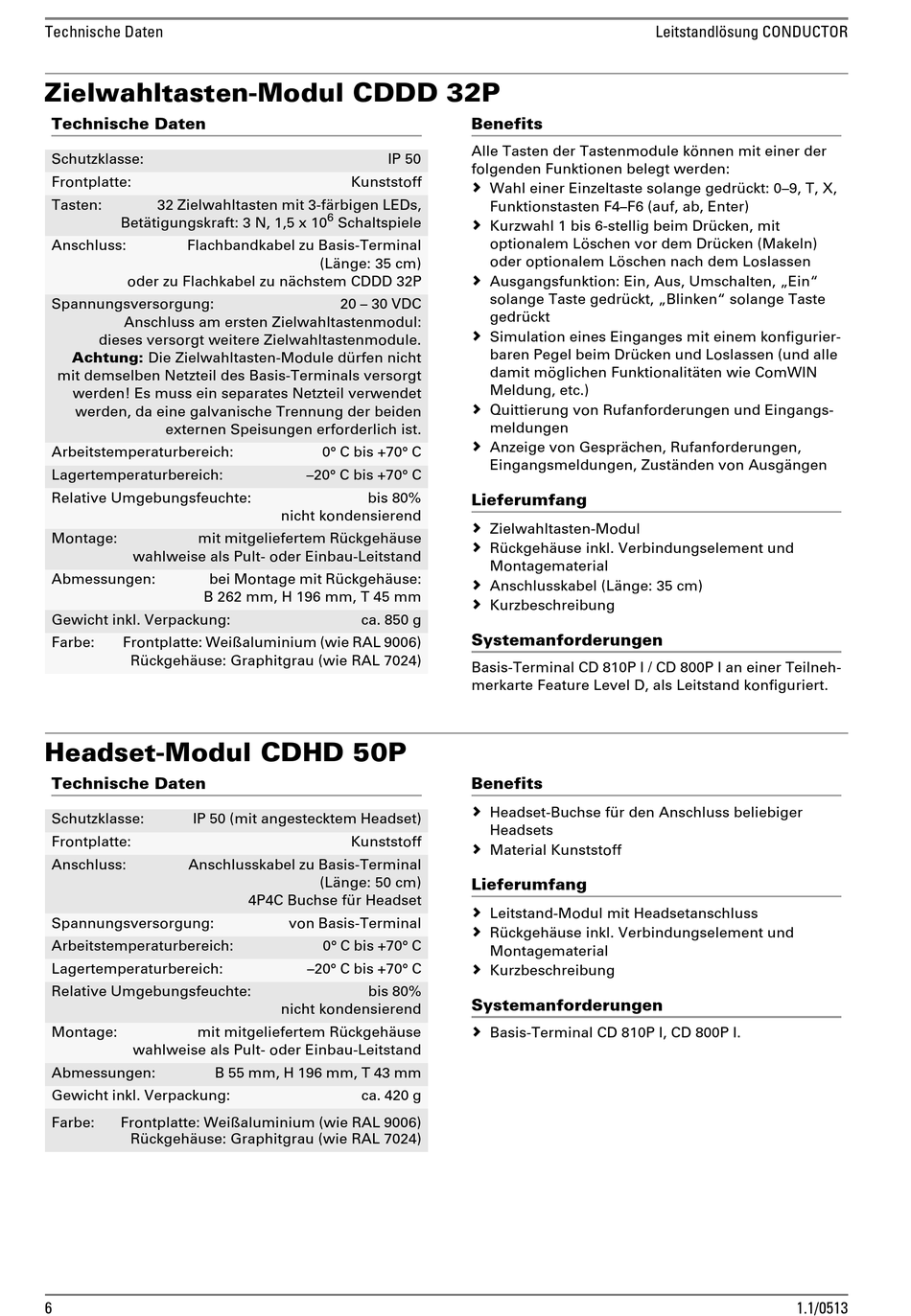

Zielwahltasten-Modul CDDD 32P
Technische Daten
Schutzklasse:
Frontplatte:
Tasten:
32 Zielwahltasten mit 3-färbigen LEDs,
Betätigungskraft: 3 N, 1,5 x 10
Anschluss:
Flachbandkabel zu Basis-Terminal
oder zu Flachkabel zu nächstem CDDD 32P
Spannungsversorgung:
Anschluss am ersten Zielwahltastenmodul:
dieses versorgt weitere Zielwahltastenmodule.
Achtung: Die Zielwahltasten-Module dürfen nicht
mit demselben Netzteil des Basis-Terminals versorgt
werden! Es muss ein separates Netzteil verwendet
werden, da eine galvanische Trennung der beiden
externen Speisungen erforderlich ist.
Arbeitstemperaturbereich:
Lagertemperaturbereich:
Relative Umgebungsfeuchte:
Montage:
mit mitgeliefertem Rückgehäuse
wahlweise als Pult- oder Einbau-Leitstand
Abmessungen:
bei Montage mit Rückgehäuse:
B 262 mm, H 196 mm, T 45 mm
Gewicht inkl. Verpackung:
Farbe:
Frontplatte: Weißaluminium (wie RAL 9006)
Rückgehäuse: Graphitgrau (wie RAL 7024)
Headset-Modul CDHD 50P
Technische Daten
Schutzklasse:
IP 50 (mit angestecktem Headset)
Frontplatte:
Anschluss:
Anschlusskabel zu Basis-Terminal
Spannungsversorgung:
Arbeitstemperaturbereich:
Lagertemperaturbereich:
Relative Umgebungsfeuchte:
Montage:
mit mitgeliefertem Rückgehäuse
wahlweise als Pult- oder Einbau-Leitstand
Abmessungen:
B 55 mm, H 196 mm, T 43 mm
Gewicht inkl. Verpackung:
Farbe:
Frontplatte: Weißaluminium (wie RAL 9006)
Rückgehäuse: Graphitgrau (wie RAL 7024)
6
IP 50
Kunststoff
6
Schaltspiele
(Länge: 35 cm)
20 – 30 VDC
0° C bis +70° C
–20° C bis +70° C
bis 80%
nicht kondensierend
ca. 850 g
Kunststoff
(Länge: 50 cm)
4P4C Buchse für Headset
von Basis-Terminal
0° C bis +70° C
–20° C bis +70° C
bis 80%
nicht kondensierend
ca. 420 g
Benefits
Alle Tasten der Tastenmodule können mit einer der
folgenden Funktionen belegt werden:
Wahl einer Einzeltaste solange gedrückt: 0–9, T, X,
Funktionstasten F4–F6 (auf, ab, Enter)
Kurzwahl 1 bis 6-stellig beim Drücken, mit
optionalem Löschen vor dem Drücken (Makeln)
oder optionalem Löschen nach dem Loslassen
Ausgangsfunktion: Ein, Aus, Umschalten, „Ein"
solange Taste gedrückt, „Blinken" solange Taste
gedrückt
Simulation eines Einganges mit einem konfigurier-
baren Pegel beim Drücken und Loslassen (und alle
damit möglichen Funktionalitäten wie ComWIN
Meldung, etc.)
Quittierung von Rufanforderungen und Eingangs-
meldungen
Anzeige von Gesprächen, Rufanforderungen,
Eingangsmeldungen, Zuständen von Ausgängen
Lieferumfang
Zielwahltasten-Modul
Rückgehäuse inkl. Verbindungselement und
Montagematerial
Anschlusskabel (Länge: 35 cm)
Kurzbeschreibung
Systemanforderungen
Basis-Terminal CD 810P I / CD 800P I an einer Teilneh-
merkarte Feature Level D, als Leitstand konfiguriert.
Benefits
Headset-Buchse für den Anschluss beliebiger
Headsets
Material Kunststoff
Lieferumfang
Leitstand-Modul mit Headsetanschluss
Rückgehäuse inkl. Verbindungselement und
Montagematerial
Kurzbeschreibung
Systemanforderungen
Basis-Terminal CD 810P I, CD 800P I.
Leitstandlösung CONDUCTOR
