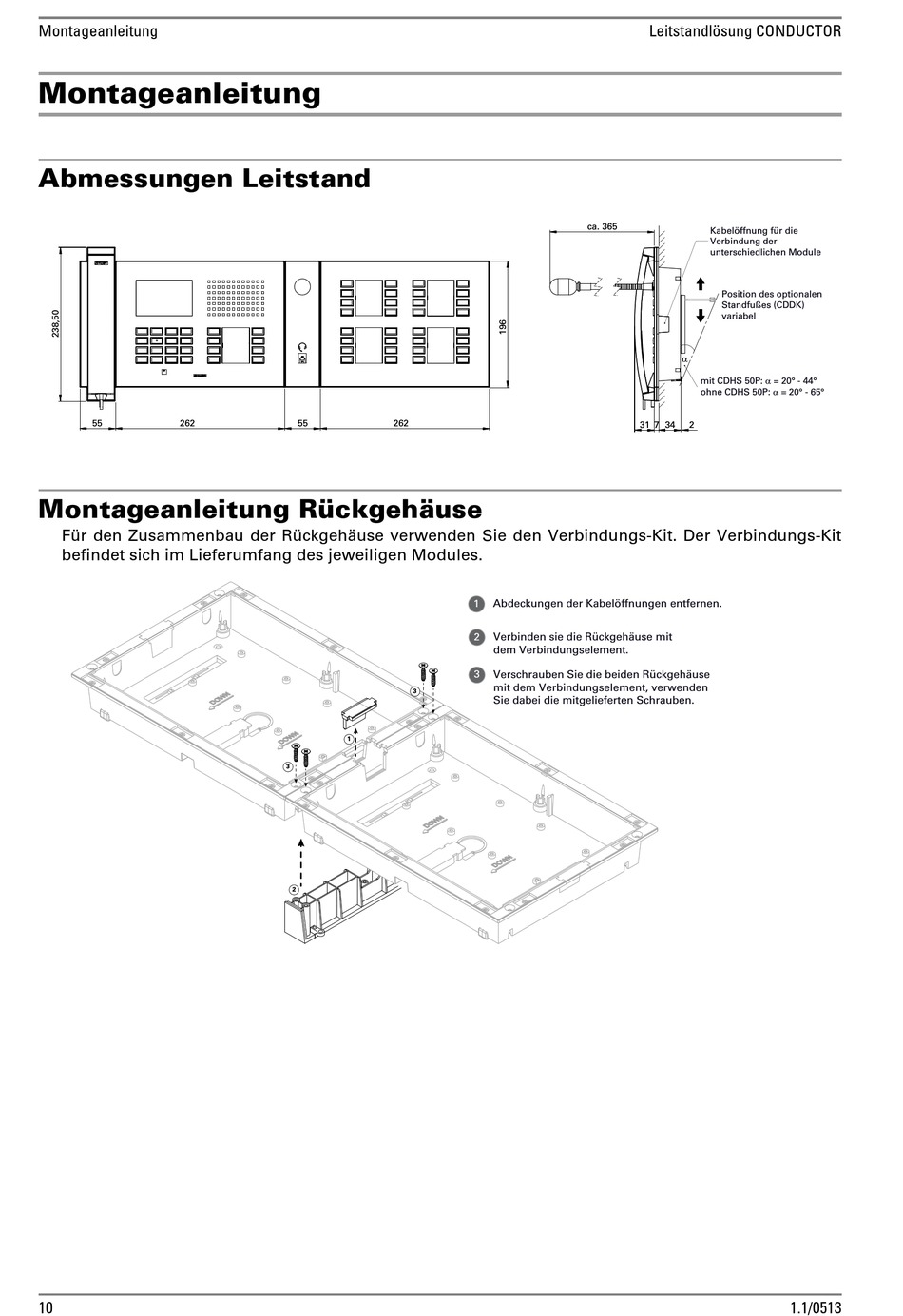

Montageanleitung
Montageanleitung
Abmessungen Leitstand
55
262
Montageanleitung Rückgehäuse
Für den Zusammenbau der Rückgehäuse verwenden Sie den Verbindungs-Kit. Der Verbindungs-Kit
befindet sich im Lieferumfang des jeweiligen Modules.
10
55
262
3
1
3
2
ca. 365
31 7
1
Abdeckungen der Kabelöffnungen entfernen.
Verbinden sie die Rückgehäuse mit
2
dem Verbindungselement.
3
Verschrauben Sie die beiden Rückgehäuse
mit dem Verbindungselement, verwenden
Sie dabei die mitgelieferten Schrauben.
Leitstandlösung CONDUCTOR
Kabelöffnung für die
Verbindung der
unterschiedlichen Module
Position des optionalen
Standfußes (CDDK)
variabel
D
mit CDHS 50P: D = 20° - 44°
ohne CDHS 50P: D = 20° - 65°
34
2
1.1/0513
