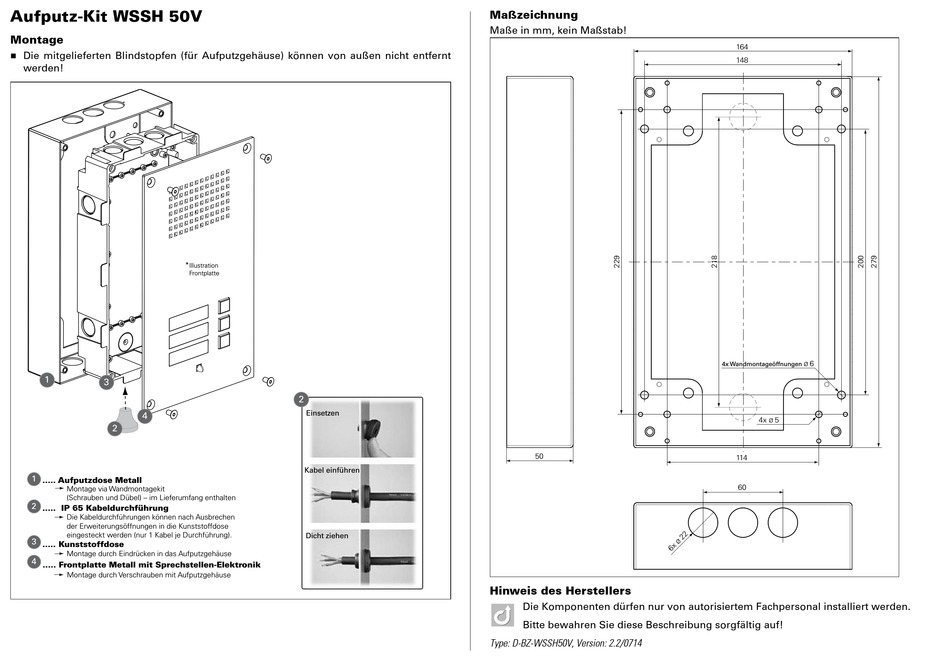

Aufputz-Kit WSSH 50V
Montage
Die mitgelieferten Blindstopfen (für Aufputzgehäuse) können von außen nicht entfernt
werden!
*
1
3
4
2
1

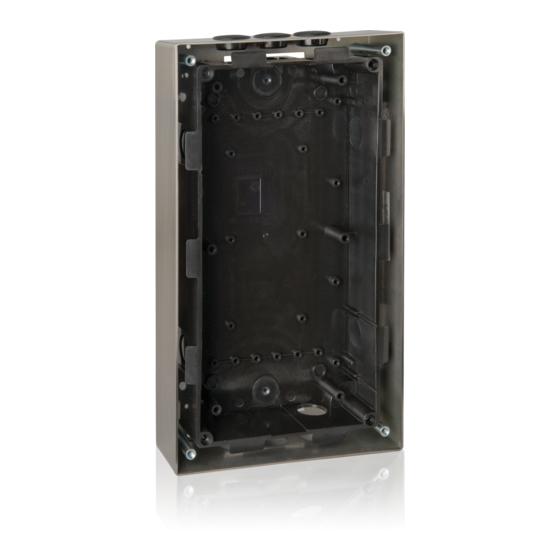

..... Aufputzdose Metall
Montage via Wandmontagekit
(Schrauben und Dübel) – im Lieferumfang enthalten
2
..... IP 65 Kabeldurchführung
Die Kabeldurchführungen können nach Ausbrechen
der Erweiterungsöffnungen in die Kunststoffdose
eingesteckt werden (nur 1 Kabel je Durchführung).
3
..... Kunststoffdose
Montage durch Eindrücken in das Aufputzgehäuse
4
..... Frontplatte Metall mit Sprechstellen-Elektronik
Montage durch Verschrauben mit Aufputzgehäuse
Illustration
Frontplatte
2
Einsetzen
Kabel einführen
Dicht ziehen
Maßzeichnung
Maße in mm, kein Maßstab!
50
Hinweis des Herstellers
Die Komponenten dürfen nur von autorisiertem Fachpersonal installiert werden.
Bitte bewahren Sie diese Beschreibung sorgfältig auf!
Type: D-BZ-WSSH50V, Version: 2.2/0714
164
148
6
4x Wandmontageöffnungen
Ø
4x
5
Ø
114
60
