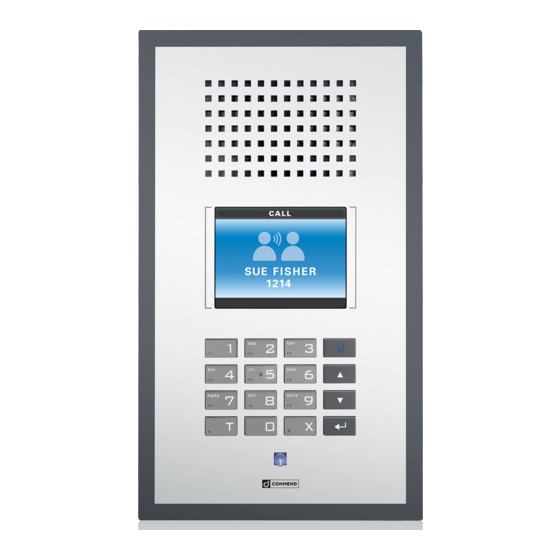

Commend WS 810F Serie Kurzanleitung

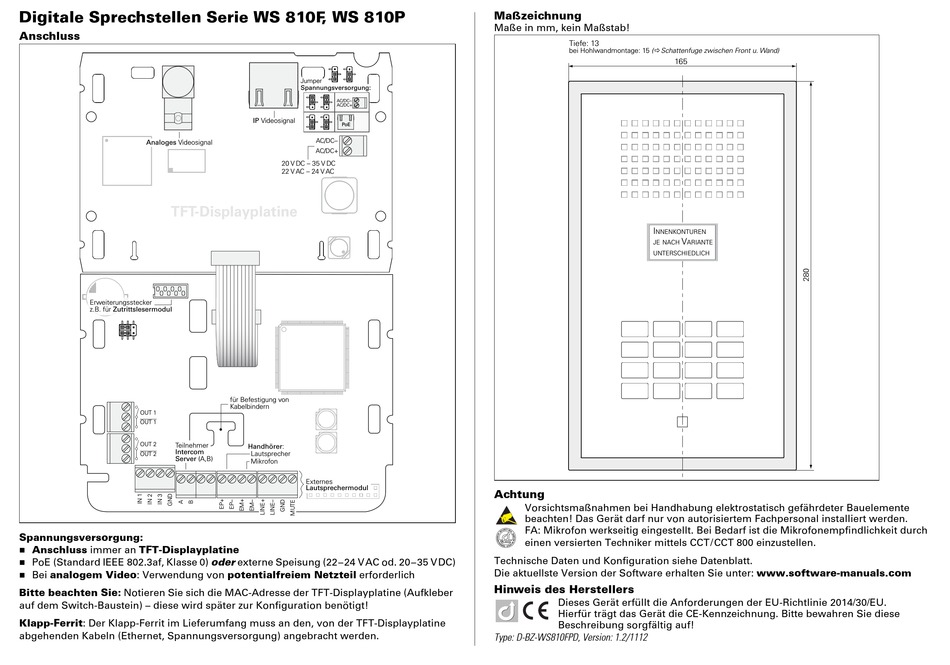

Digitale Sprechstellen Serie WS 810F , WS 810P
Anschluss
Analoges Videosignal
TFT-Displayplatine
Erweiterungsstecker
z.B. für Zutrittslesermodul
OUT 1
OUT 1
OUT 2 Teilnehmer
Intercom
OUT 2
Server (A,B)
Spannungsversorgung:
 Anschluss immer an TFT-Displayplatine
PoE (Standard IEEE 802.3af, Klasse 0) oder externe Speisung (22–24 VAC od. 20–35 VDC)

 Bei analogem Video: Verwendung von potentialfreiem Netzteil erforderlich
Bitte beachten Sie: Notieren Sie sich die MAC-Adresse der TFT-Displayplatine (Aufkleber
auf dem Switch-Baustein) – diese wird später zur Konfiguration benötigt!
Klapp-Ferrit: Der Klapp-Ferrit im Lieferumfang muss an den, von der TFT-Displayplatine
abgehenden Kabeln (Ethernet, Spannungsversorgung) angebracht werden.
Jumper Jumper
Spannungsversorgung: Spannungsversorgung:
AC/DC–
AC/DC+
IP Videosignal
PoE
AC/DC–
AC/DC+
20 V DC – 35 V DC
22 V AC – 24 V AC
für Befestigung von
Kabelbindern
Handhörer:
Lautsprecher
Mikrofon
Externes
Lautsprechermodul
Maßzeichnung
Maße in mm, kein Maßstab!
Tiefe: 13
bei Hohlwandmontage: 15 (Schattenfuge zwischen Front u. Wand)
I
NNENKONTUREN
JE NACH
UNTERSCHIEDLICH
Achtung
Vorsichtsmaßnahmen bei Handhabung elektrostatisch gefährdeter Bauelemente
beachten! Das Gerät darf nur von autorisiertem Fachpersonal installiert werden.
FA: Mikrofon werkseitig eingestellt. Bei Bedarf ist die Mikrofonempfindlichkeit durch
einen versierten Techniker mittels CCT/CCT 800 einzustellen.
Technische Daten und Konfiguration siehe Datenblatt.
Die aktuellste Version der Software erhalten Sie unter: www.software-manuals.com
Hinweis des Herstellers
Dieses Gerät erfüllt die Anforderungen der EU-Richtlinie 2014/30/EU.
Hierfür trägt das Gerät die CE-Kennzeichnung. Bitte bewahren Sie diese
Beschreibung sorgfältig auf!
Type: D-BZ-WS810FPD, Version: 1.2/1112
165
V
ARIANTE
