Leitstandlösung CONDUCTOR

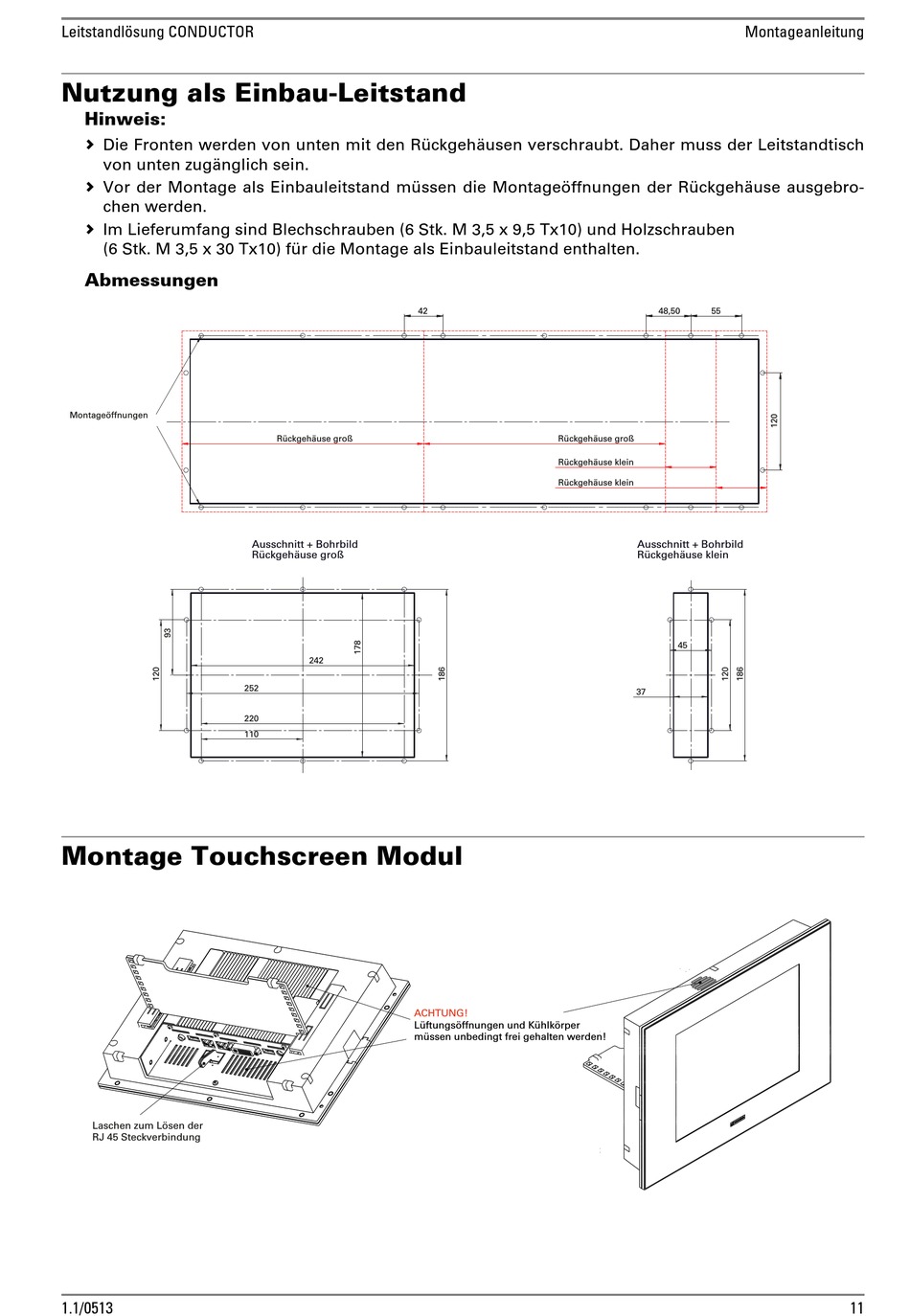

Nutzung als Einbau-Leitstand

Hinweis:
 Die Fronten werden von unten mit den Rückgehäusen verschraubt. Daher muss der Leitstandtisch
von unten zugänglich sein.
 Vor der Montage als Einbauleitstand müssen die Montageöffnungen der Rückgehäuse ausgebro-
chen werden.
 Im Lieferumfang sind Blechschrauben (6 Stk. M 3,5 x 9,5 Tx10) und Holzschrauben
(6 Stk. M 3,5 x 30 Tx10) für die Montage als Einbauleitstand enthalten.
Abmessungen
Montageöffnungen

Montage Touchscreen Modul

Laschen zum Lösen der
RJ 45 Steckverbindung
1.1/0513
Rückgehäuse groß
Ausschnitt + Bohrbild
Rückgehäuse groß
242
252
220
110
ACHTUNG!
Lüftungsöffnungen und Kühlkörper
müssen unbedingt frei gehalten werden!
42
Rückgehäuse groß
Rückgehäuse klein
Rückgehäuse klein
Montageanleitung
48,50 55
Ausschnitt + Bohrbild
Rückgehäuse klein
45
37
11
